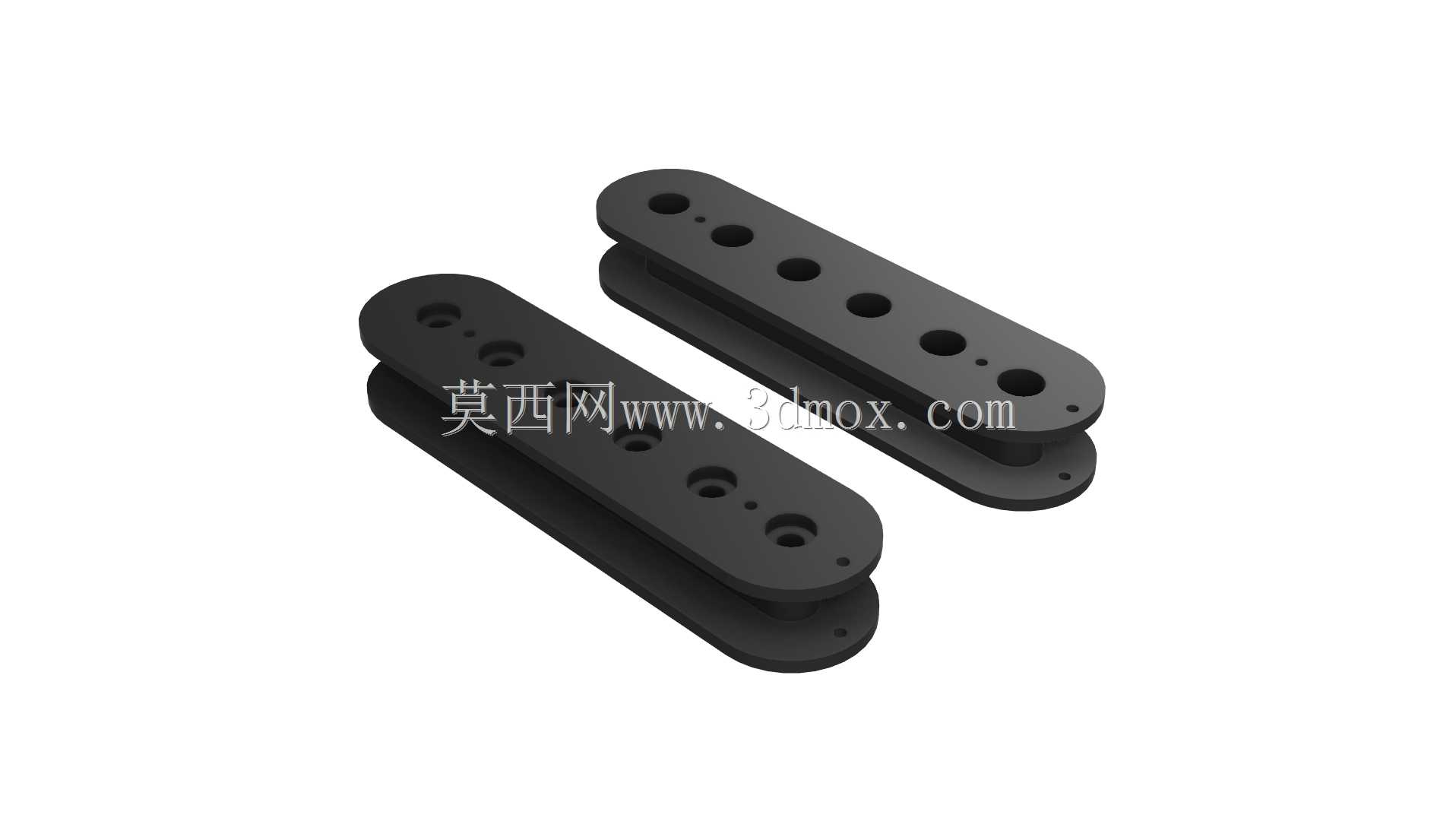

适用于3D打印的双线圈拾音器线轴结构

　　电吉他双线圈拾音器的线轴作为拾音器核心的骨架支撑部件，承担着固定磁柱、缠绕漆包线圈、定位安装到琴身拾音器槽位的核心作用，传统拾音器线轴多采用注塑工艺批量生产，对于定制化改装、小众琴型适配、手工制琴场景而言，开模成本高、周期长，很难满足小批量个性化的制作需求，而面向3D打印工艺设计的参数化线轴结构，刚好填补了这一应用场景的空白，无需开模即可快速制作适配不同弦距、不同拾音器槽尺寸的定制线轴，适配手工制琴、老琴配件替换、个性化音色改装等多元场景。

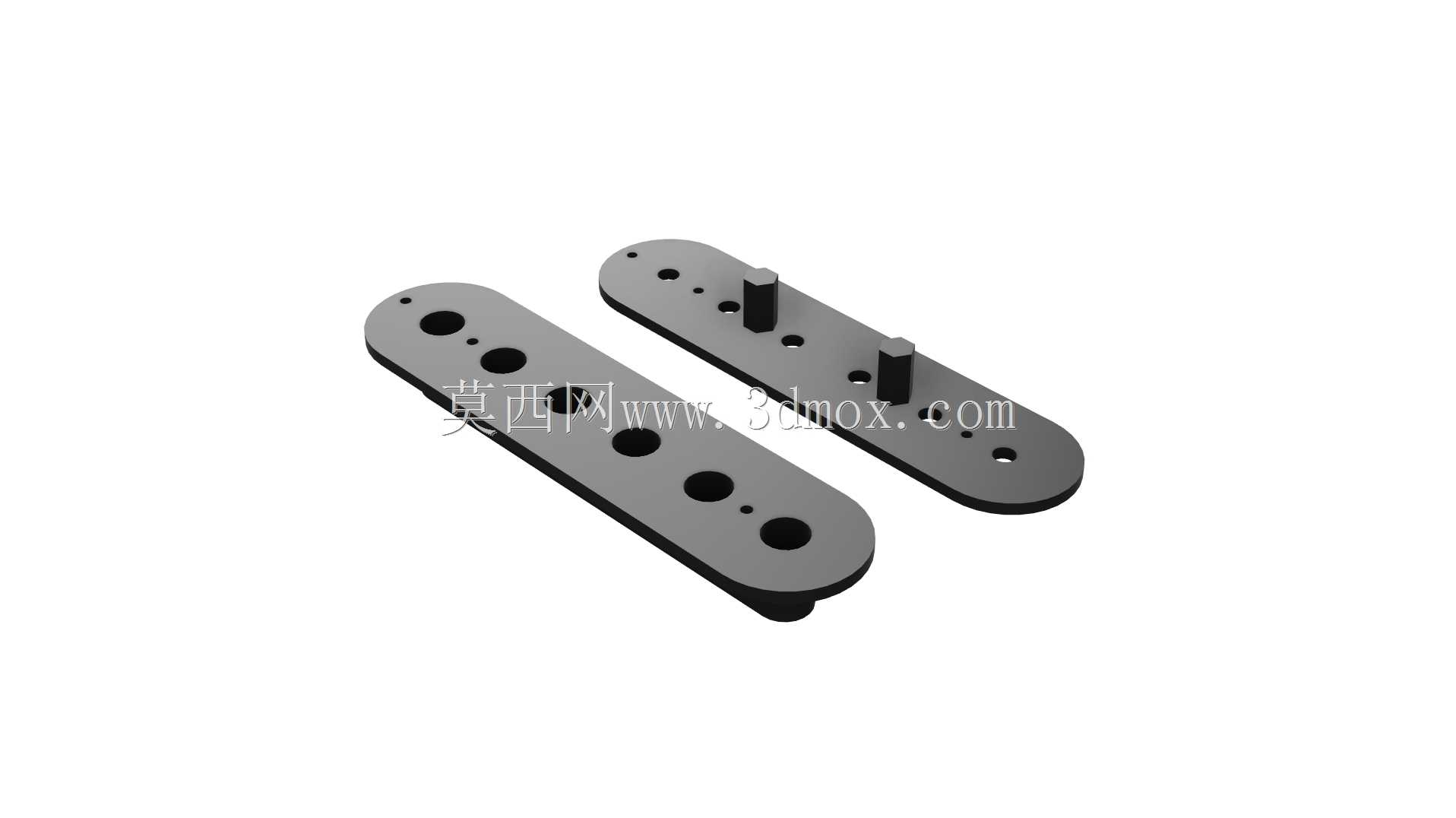

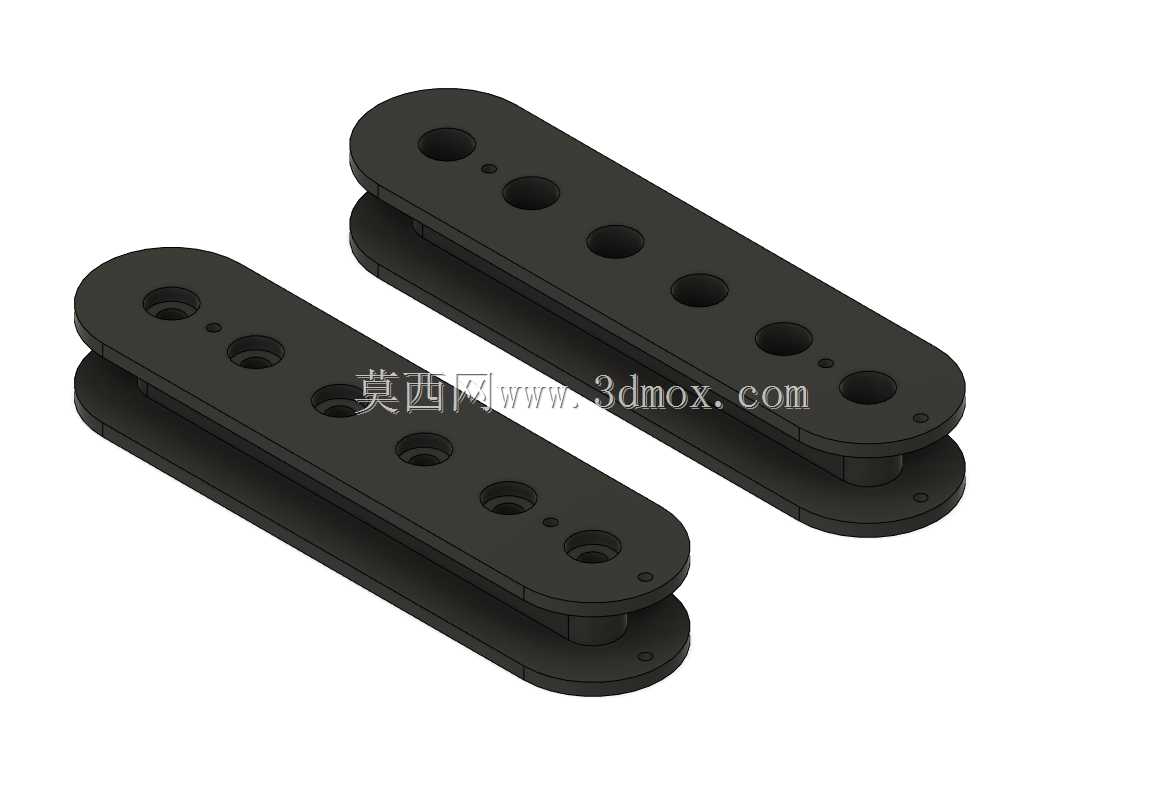

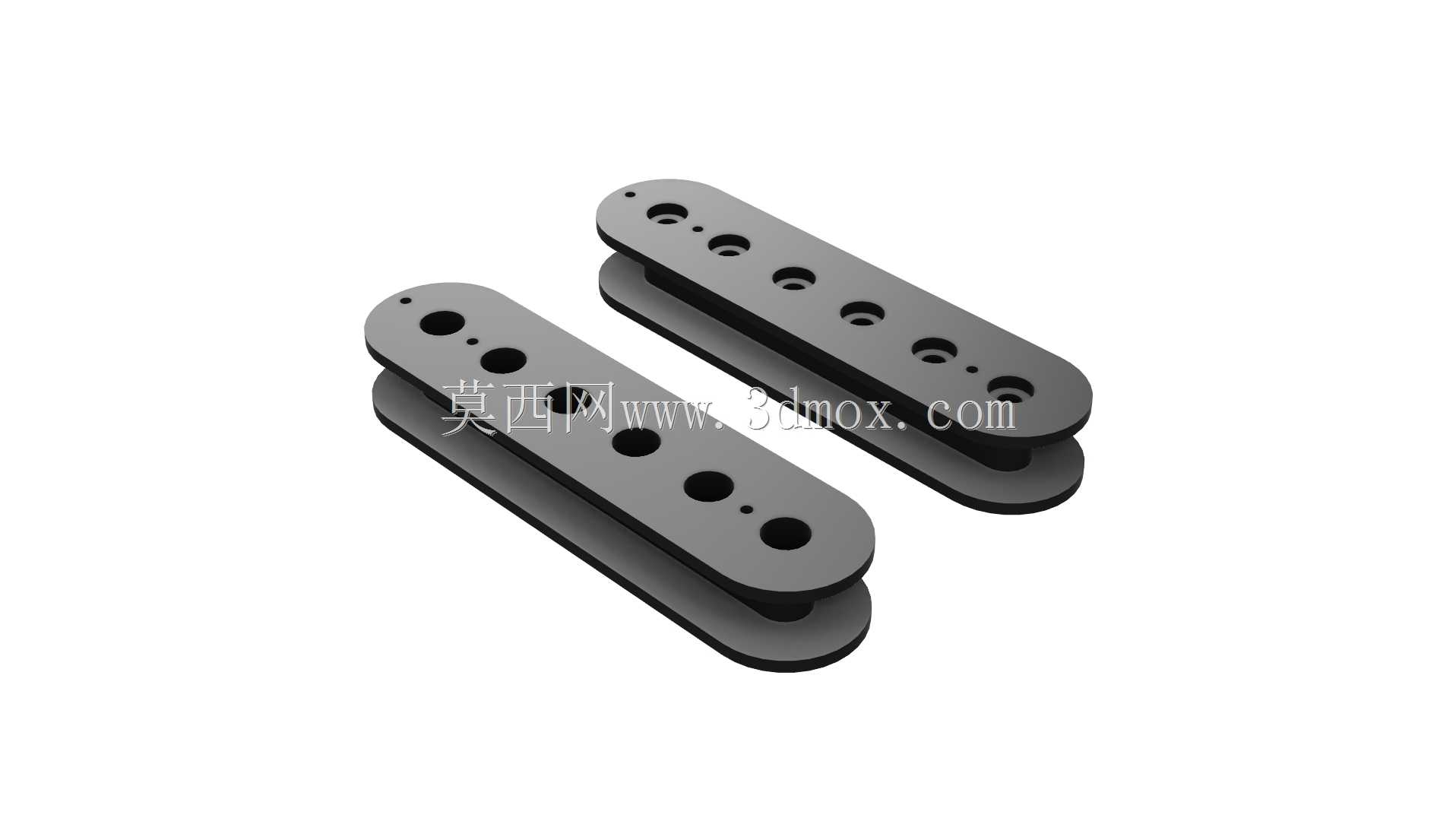

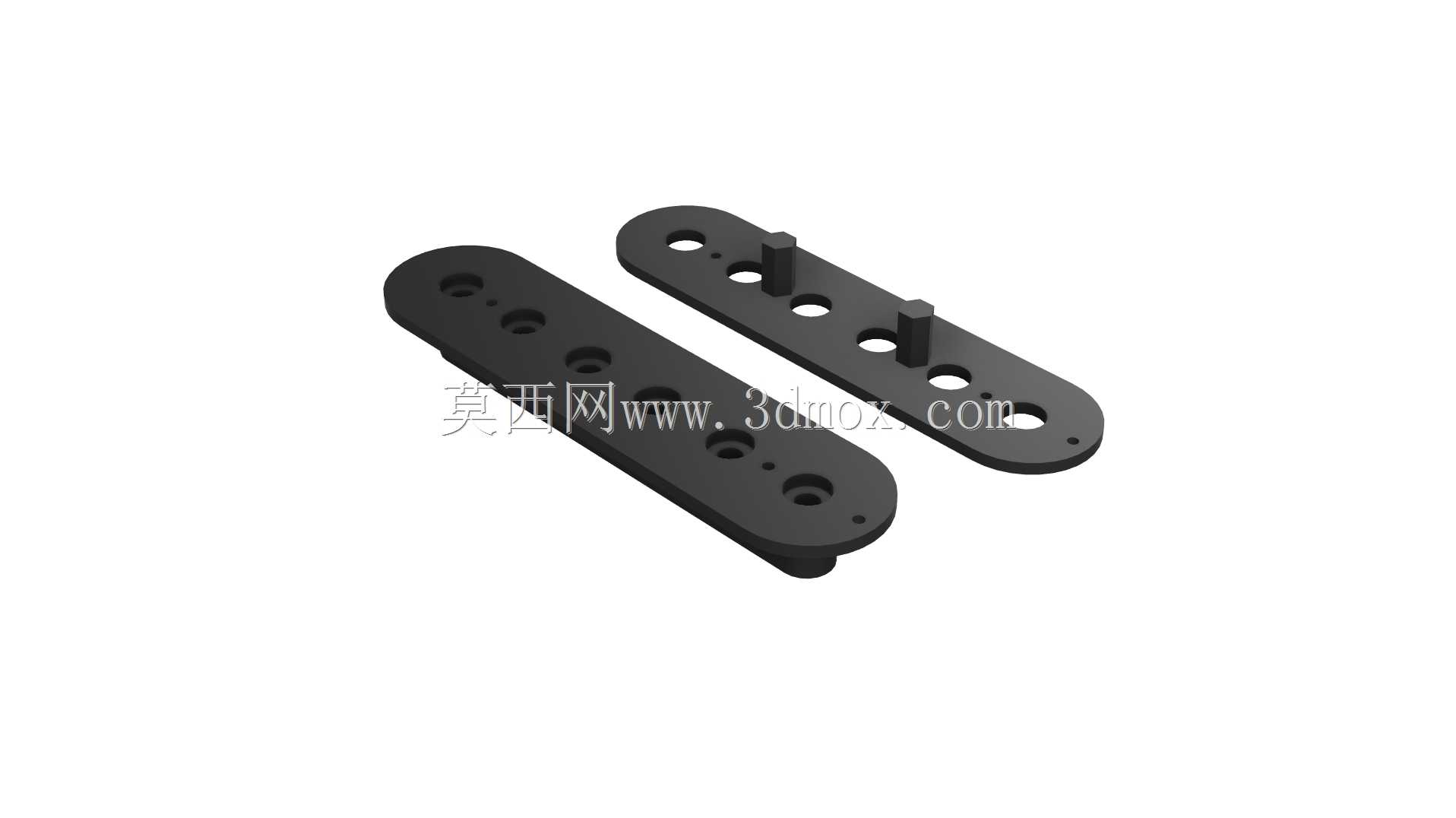

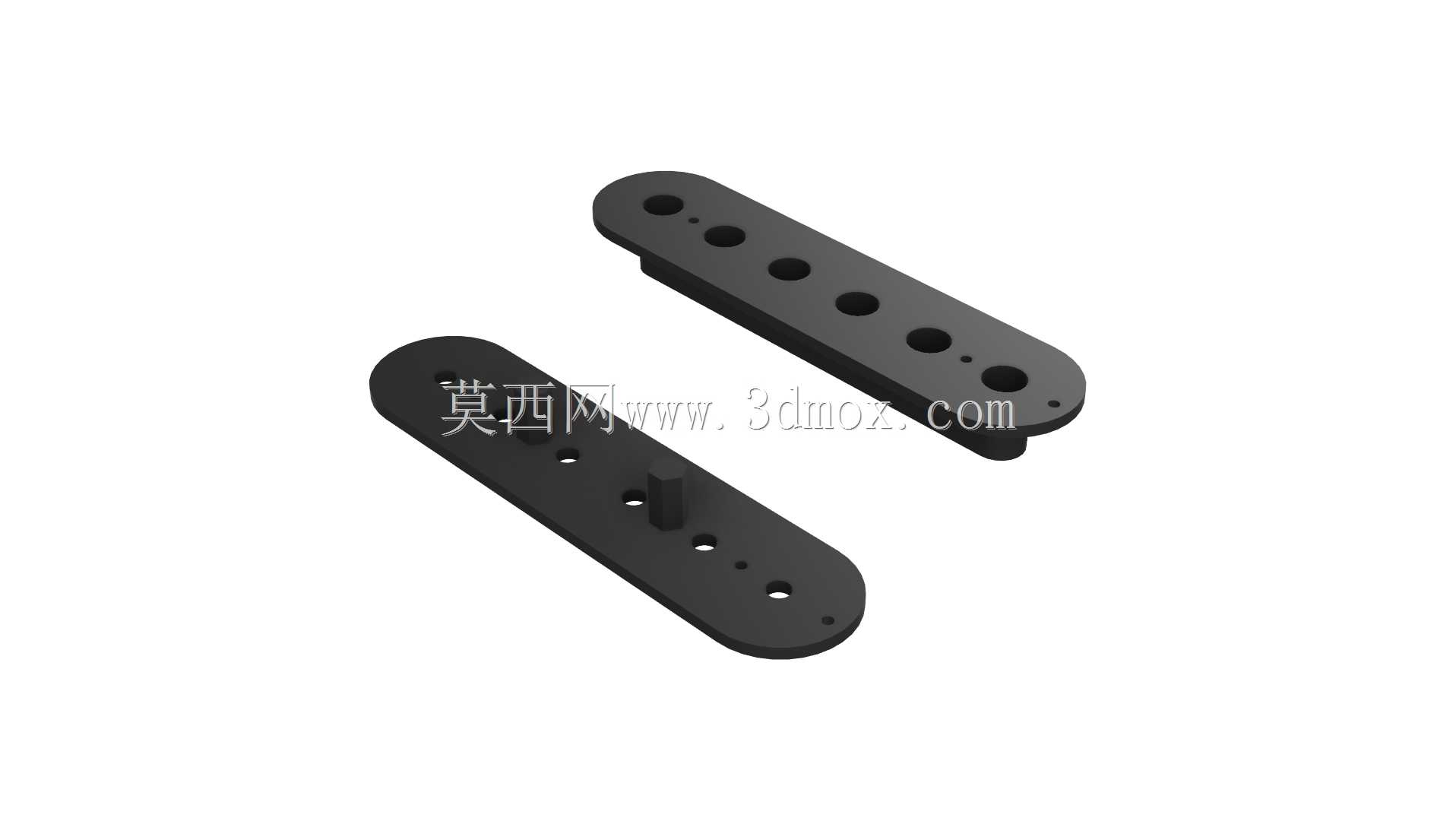

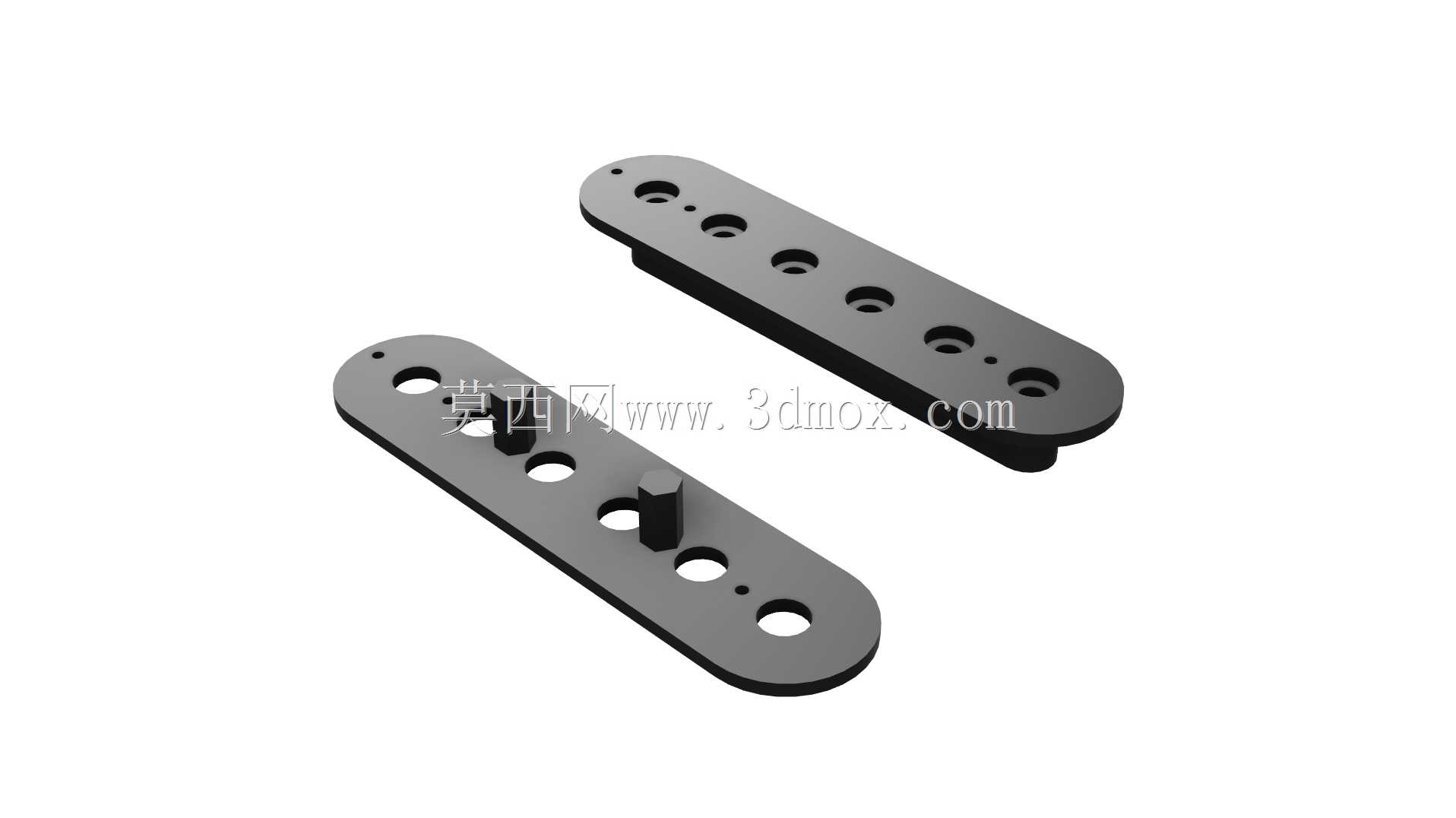

　　这套线轴结构采用分体式对合设计，分为上下两个可独立打印的零件，两个零件的对合面设计有互相嵌合的定位止口，打印完成后无需额外的定位夹具，直接通过止口对位即可完成拼接，拼接面贴合紧密无错位，配合快干胶即可完成牢固粘合，完全满足拾音器后续绕线、安装、使用的结构强度需求。设计阶段针对FDM熔融沉积3D打印工艺做了全流程适配，所有结构的悬空角度均大于45度，打印过程中无需添加任何支撑结构，既省去了支撑拆除的后处理工序，也避免了支撑拆除后在配合面留下的凹凸痕迹，保证拼接面的平整度，同时也减少了打印耗材的浪费，降低单个零件的制作成本。

　　结构上针对拾音器的实际功能需求做了对应设计，每个线轴上预留了标准的磁柱安装孔，孔位间距匹配常规六弦电吉他的弦距尺寸，磁柱孔的直径公差控制在合理范围，既可以保证常见规格的磁柱能够顺利压入，又能提供足够的抱紧力，避免磁柱在后续使用、运输过程中出现松脱移位的问题。线轴的绕线槽深度和宽度经过合理核算，能够容纳常规双线圈拾音器所需的漆包线缠绕量，槽边做了微小的圆角处理，避免绕线过程中尖锐棱边刮破漆包线的绝缘层，导致线圈短路影响拾音器的输出性能。线轴两端预留了安装固定孔，对应拾音器安装到琴身或者拾音器边框上的螺丝孔位，孔位尺寸适配常规的拾音器固定螺丝规格，无需二次扩孔即可直接完成安装。

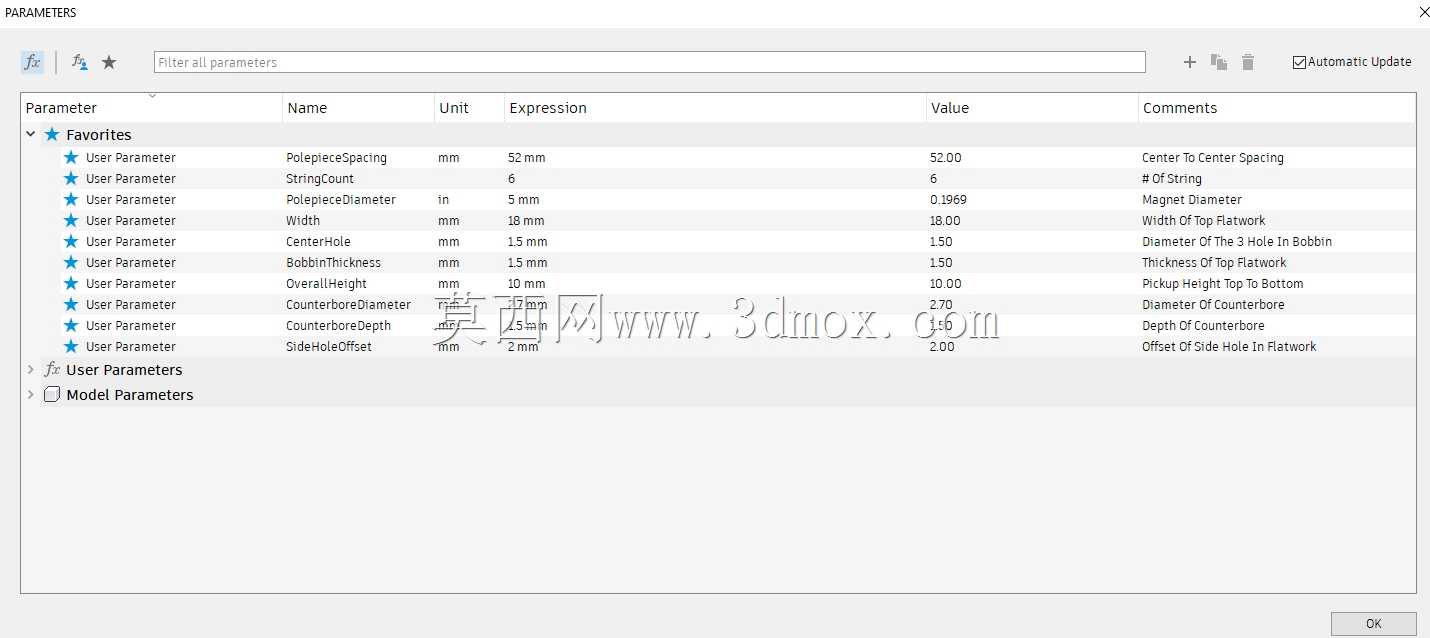

　　参数化的设计逻辑让这套结构具备极强的适配性，使用者可以根据自己的实际需求调整线轴的整体长度、宽度、厚度，磁柱孔的间距、直径、深度，绕线槽的宽度深度，以及安装孔的位置和尺寸，既可以适配标准尺寸的双线圈拾音器安装槽，也可以针对特殊琴型、定制七弦/八弦吉他的弦距需求快速调整参数，生成符合需求的线轴模型，不需要从零开始绘制结构，大幅缩短定制配件的设计周期。

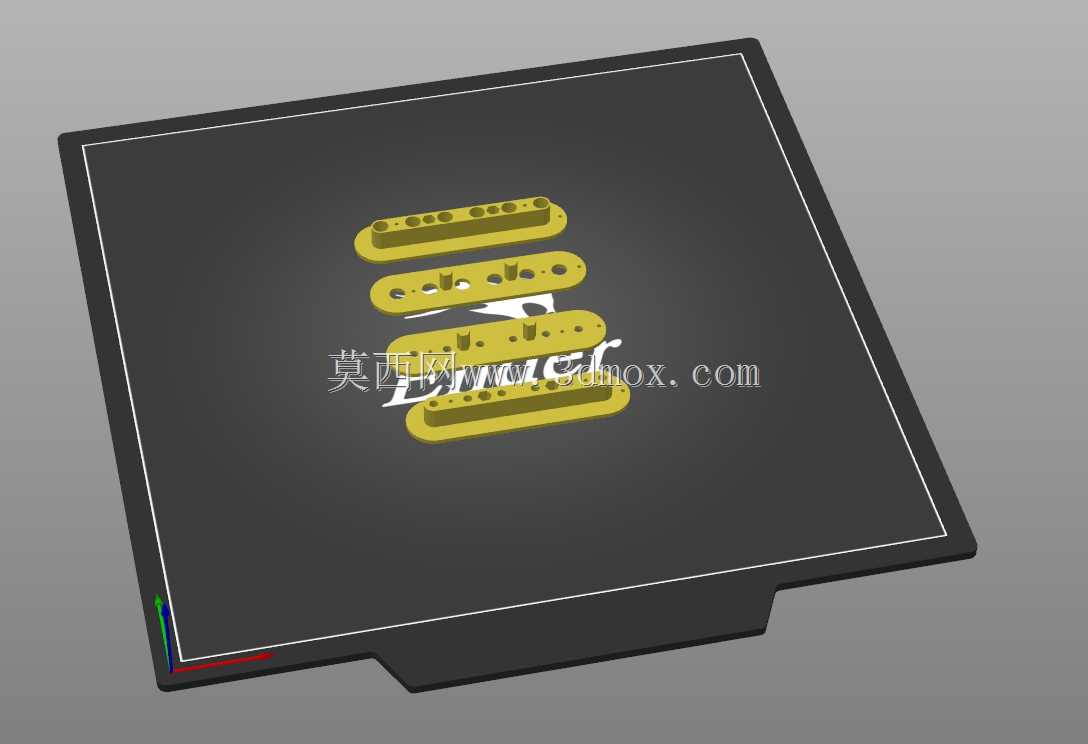

　　从安装边界来看，这套分体打印的线轴粘合完成后的整体外形尺寸与常规量产双线圈拾音器的线轴尺寸保持一致，长度方向适配常见的50mm/52mm弦距拾音器的安装槽长度，厚度方向匹配常规拾音器的高度要求，安装到琴身之后不会出现突出槽位或者陷入过深的问题，与拾音器外壳、磁柱、线圈的配合尺寸均经过匹配验证，不需要额外打磨修整即可完成整只拾音器的组装。打印材料选择上适配常规的PLA、PETG等常见3D打印耗材，材料收缩率对结构尺寸的影响在设计阶段已经做了预留补偿，常规桌面级FDM打印机即可完成打印，打印层厚设置在0.2mm即可获得足够的表面精度和结构强度，不需要高精度工业级3D打印设备即可制作出满足使用要求的零件。

　　实际使用过程中，这套分体拼接的线轴结构强度完全满足拾音器的使用需求，粘合后的整体抗扭、抗弯性能与一体注塑的线轴没有明显差异，能够承受绕线过程中的张紧力，以及安装到琴身之后的日常使用震动，不会出现开裂、变形的问题。对于手工制琴从业者和吉他改装爱好者而言，这套结构既解决了特殊规格拾音器配件难以采购的问题，也可以通过调整参数实现个性化的拾音器规格定制，不需要依赖供应链的批量生产，在家用桌面3D打印机上即可快速完成配件制作，大幅降低小批量定制的成本和周期。
