可3D打印摩托车蓄电池断电开关结构

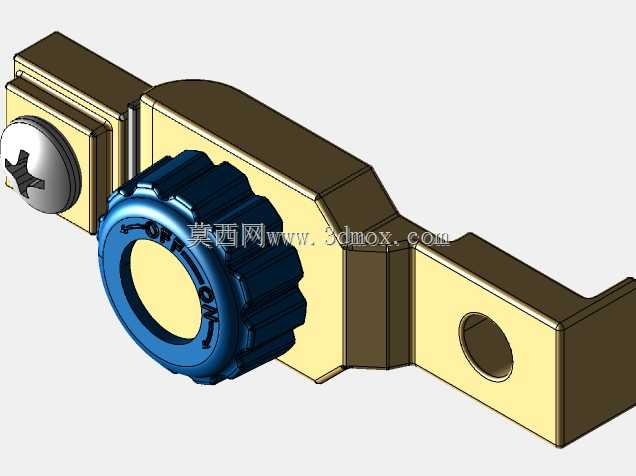

　　这款蓄电池断电开关主要应用于复古Cafe racer风格摩托车的车载供电回路中，直接安装在蓄电池正极接线端子位置，承担整车供电通断控制的核心作用，能够在车辆长期停放时快速切断蓄电池与整车用电系统的连接，避免静态暗电流持续消耗蓄电池电量，导致车辆启动时亏电无法点火，同时也能在车辆电路检修、改装作业时断开主电源，规避线路短路引发的烧蚀、起火风险。从结构设计来看，整个开关采用侧装式端子布局，一端为带锁紧螺丝的夹装结构，直接夹紧蓄电池铅制接线柱，另一端为带通孔的平板接线耳，用于连接整车正极供电主线束，安装时无需改动原车线束布局，直接替换原有蓄电池接线端子即可完成装配，适配绝大多数常规尺寸的摩托车铅酸蓄电池接线柱规格。

　　核心操作部件为侧面的滚花旋钮，旋钮表面做了周向均匀分布的防滑齿结构，即便佩戴骑行手套也能轻松施加旋转扭矩，旋钮上标注有清晰的通断档位标识，旋转至对应位置即可实现回路的接通与断开，旋钮内部集成了接触式铜制导电桥，接通状态下导电桥完全贴合两端导电端子，接触电阻控制在极低水平，能够承载摩托车启动机工作时的大电流通过，不会出现接触部位发热烧蚀的问题；断开状态下导电桥完全脱离接触端子，绝缘间隙满足车载低压电路的安全绝缘要求，不会出现意外导通的情况。整个开关的外形结构完全基于现有市售成熟产品逆向测绘得到，所有配合尺寸均按照实物的实际装配公差还原，夹装部位的开口尺寸、接线耳的通孔直径、旋钮的旋转行程都与实物保持一致，

　　建模过程中对各个零件的装配干涉做了全面校验，旋转旋钮时不会与周边的蓄电池壳体、车架固定件产生运动干涉，安装边界完全适配摩托车蓄电池舱的狭小空间，不需要额外调整周边部件的位置。考虑到3D打印的工艺特性，结构设计上对各个塑料部件的壁厚做了均匀化处理，避免出现壁厚突变导致的打印翘曲、填充不足问题，受力部位比如夹装结构的螺丝孔位、旋钮的齿形部位都做了局部加厚，保证打印成品的结构强度能够满足实际使用需求，导电部件的安装槽位尺寸公差按照3D打印的常规精度做了适配调整，打印完成后不需要做大量的后处理打磨即可装入标准的铜制导电件与锁紧螺丝。不同于常规的闸刀式蓄电池断电开关，这款侧装旋钮式结构的整体轮廓更加紧凑，突出蓄电池接线柱的高度更低，

　　能够适配部分蓄电池舱空间狭小的复古车型，不会出现开关盖不上蓄电池防尘盖的问题，滚花旋钮的操作位置朝向车身外侧，不需要探入蓄电池舱内部即可操作，日常使用时的操作便利性更好。夹装部位的锁紧螺丝采用标准的十字盘头螺丝规格，安装时只需要常规的十字螺丝刀即可完成夹紧固定，接线耳的通孔尺寸适配摩托车常规的主线束接线端子规格，不需要额外加工转接件即可完成接线。整个结构的导电通路全部采用铜质零件承载电流，塑料外壳与旋钮仅承担结构固定与绝缘作用，材料选择上塑料部件可以采用耐候性较好的ABS或者PETG材料打印，能够适应摩托车发动机舱周边的温度变化与振动环境，长期使用不会出现塑料脆化开裂的问题。在实际装车测试场景下，这款开关能够承受摩托车启动时瞬间的大电流冲击，持续导通时的压降可以忽略不计，不会影响车辆点火系统、照明系统的正常供电，断开状态下的绝缘电阻足够高，完全阻断蓄电池的静态放电回路，车辆停放数周后依然能够保持足够的启动电量。建模过程中还原了产品所有的细节结构，包括旋钮表面的防滑齿、夹装部位的定位卡槽、接线耳的倒角处理，各个零件的装配关系完全按照实物的装配顺序设置，能够直接导出用于3D打印的STL文件，也可以作为改装配件设计的参考结构，用于开发适配不同车型蓄电池规格的衍生断电开关产品。
