交流发电机轴承定位差环结构设计

　　在车用及小型工业交流发电机的装配体系中，靠近滑环侧的后轴承定位一直是影响整机运行寿命的关键细节，不少运维场景中出现的发电机过早失效，拆解后往往能发现是该位置的定位环出现磨损松旷，导致轴承外圈在壳体安装位内发生径向窜动，进而带动转轴偏移，剐蹭滑环与碳刷组件，最终引发发电效率下降甚至电路故障。本次设计的差环正是针对这一实际痛点开发的定位零件，其核心作用是填充后轴承外圈与发电机壳体安装槽之间的定位间隙，限制轴承外圈在运行过程中的轴向与径向位移，保证转轴与滑环、碳刷组件的同轴度始终处于设计允许范围内。

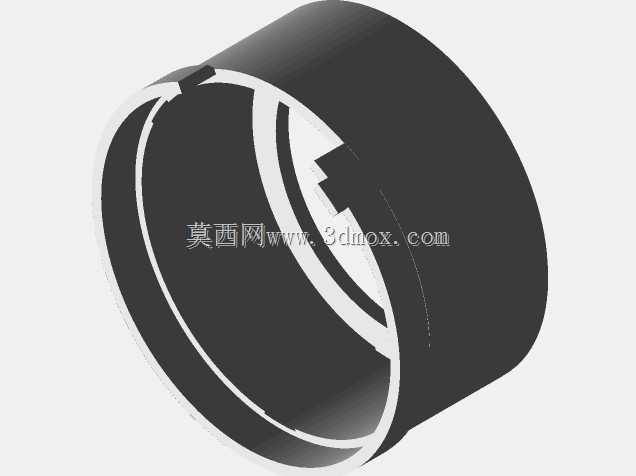

　　从结构设计思路来看，该差环采用开口式环形基体结构，环体上设置的两处凸台结构是核心定位特征，对应发电机壳体安装槽内的预留卡位，装配时只需将凸台对准卡槽推入，即可完成周向定位，无需额外设置紧定螺钉或粘接工序，大幅提升装配效率。环体内壁与轴承外圈采用间隙配合设计，配合公差控制在H7/h6区间，既保证轴承外圈能够顺利压入环体，又能避免运行过程中出现相对转动；环体外壁与壳体安装槽采用过渡配合，配合面粗糙度控制在Ra1.6以下，保证接触刚度的同时，降低装配时的压入阻力。开口结构的设计并非为了弹性涨开，而是为了适配不同批次壳体铸造时产生的微小尺寸公差，当壳体安装槽内径出现0.1mm以内的负偏差时，开口处可产生微小的收缩变形，避免装配时出现环体压溃或壳体开裂的问题。

　　从安装边界尺寸来看，该差环的轴向厚度需匹配轴承外圈的定位台阶高度，设计值为6.2mm，装配后环体端面需低于壳体安装槽端面0.1mm，保证轴承端盖压紧时能够直接压合在轴承外圈端面，不会出现因差环突出导致的端盖压合不实问题。环体的内径尺寸匹配对应型号深沟球轴承的外圈外径，本次适配的是6203系列轴承，内径设计值为40mm，外径设计值为46mm，开口处的间隙设计值为1.2mm，凸台的宽度为3mm，高度为1.5mm，对应壳体卡槽的尺寸公差为±0.05mm，保证装配后凸台与卡槽之间无明显旷量。

　　在实际运维场景中，该差环属于典型的易损零件，由于长期承受轴承运行时传递的微幅振动，加上发电机工作时的高温环境影响，原机配备的差环往往在使用3-5年后出现磨损、凸台断裂等问题，而原厂配件往往需要连同轴承端盖或壳体组件一同采购，成本较高且采购周期长。该差环的结构设计充分考虑了3D打印快速制造的可行性，整体结构无复杂曲面、无倒扣特征，采用FDM或SLA工艺均可快速成型，打印时无需添加支撑结构，成型后只需简单去除毛边即可直接装配使用，非常适合维修场景下的小批量快速制作。

　　需要注意的是，该差环的安装方向有明确要求，带凸台的一侧需朝向壳体内部的卡槽方向，装配时需确认凸台完全卡入卡槽后再压入轴承，若装反会导致凸台无法卡入定位槽，运行时环体会随轴承外圈一同转动，加剧壳体安装位的磨损，反而加速发电机失效。另外，在更换该差环时，需同时检查轴承外圈的磨损情况，若轴承外圈已经出现明显的磨损台阶或点蚀，需同步更换轴承，避免新换的差环在短时间内再次出现磨损。
