适配CCMW45线性导轨的L形连接支座

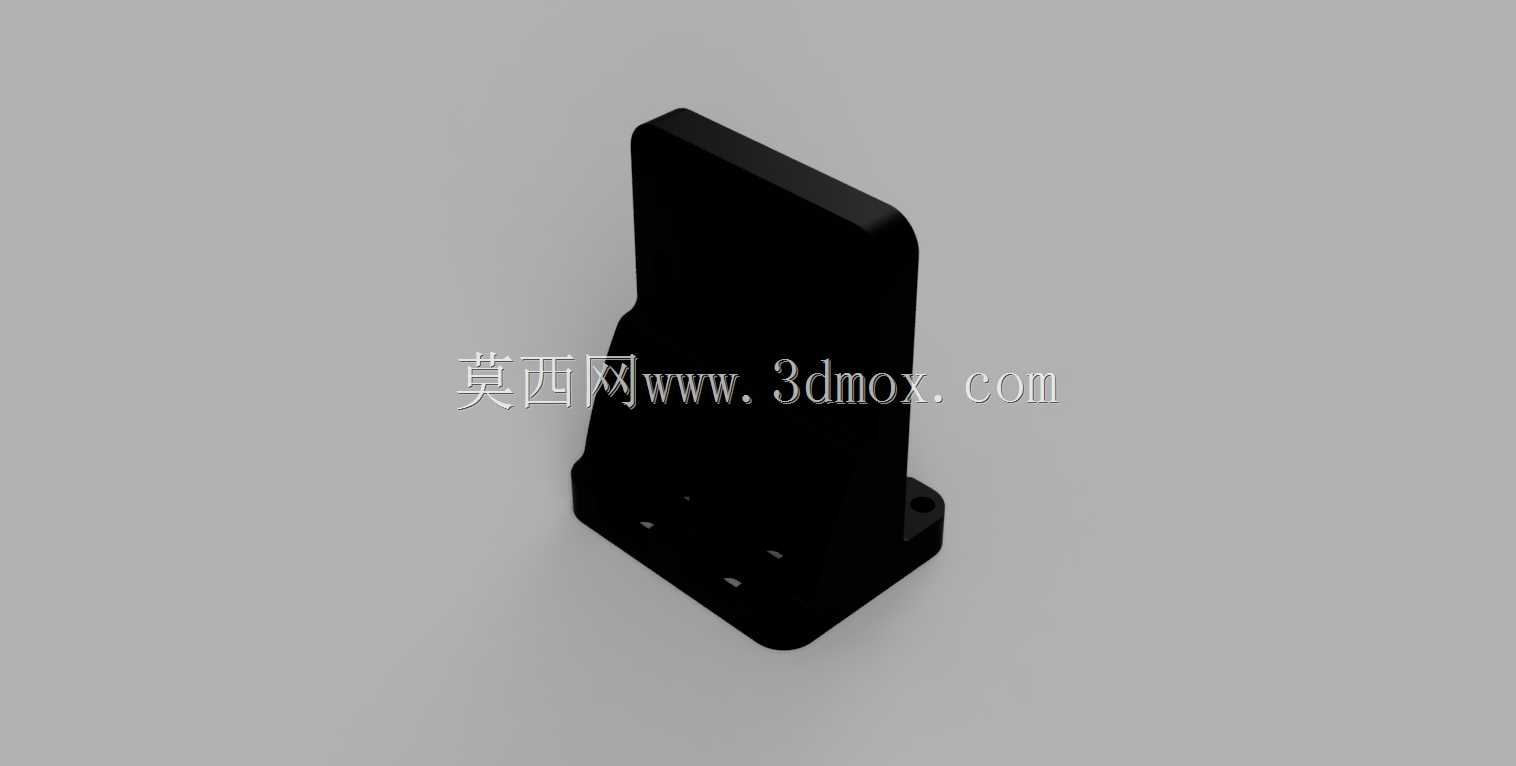

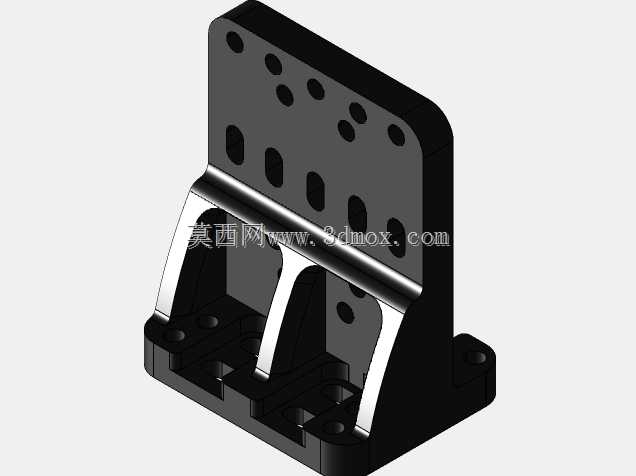

　　做线性传动模组搭建的时候，很多工程师都会遇到导轨副与其他机架构件的衔接问题，尤其是CCM系列W45规格的线性导轨，本身负载能力强、运行精度稳定，常被用在中载级的直线往复运动工位，但导轨本身的安装基准面多为平面结构，当需要实现垂直方向的构件转接、或者需要给导轨端部加装限位、驱动衔接组件时，直接靠导轨自身的安装孔很难完成垂直面的固定，这时候就需要专门的L形连接支座来完成两个垂直安装面的载荷传递。这款L形连接支座就是专门针对CCM W45线性导轨的安装边界设计的转接构件，整体采用直角L形的承载结构，竖直面与水平面的垂直度公差控制在0.02mm以内，避免安装后因为基准面偏斜导致导轨运行卡滞、磨损加剧的问题。从结构设计逻辑来看，

　　水平面的安装孔位完全匹配CCM W45导轨的安装孔距，不需要额外在导轨或者安装底板上打孔攻丝，直接用对应规格的内六角螺栓就能完成固定，孔位周边做了局部的沉台设计，螺栓锁紧后头部不会突出安装平面，不会干涉导轨滑块的正常运行行程。竖直安装面的孔位则预留了通用的安装接口，可以用来固定传感器支架、行程限位挡块、拖链端部固定件，也可以直接对接垂直布置的其他型材构件，实现两个垂直方向安装基准的刚性衔接。在实际的设备应用场景里，这类L形连接支座的使用频率很高，比如在点胶设备的X轴导轨端部，需要安装原点光电传感器的触发挡片时，直接把挡片固定在这个支座的竖直面上，不需要额外在导轨端面加工螺纹孔，避免破坏导轨的整体热处理层；

　　在小型输送线的直线驱动模组两端，也可以用这个支座来安装缓冲器的固定座，承接滑块运行到端部的冲击载荷，避免冲击力直接作用在导轨端盖上造成端盖碎裂。设计的时候特意在两个垂直面的交接位置做了圆角过渡，避免直角位置的应力集中，因为线性导轨在运行过程中会产生持续的振动，尤其是带载快速往复的工位，转接件的应力集中位置很容易出现疲劳裂纹，圆角过渡的结构可以把交接位置的应力分散到两个安装面的整体结构上，提升构件的长期运行稳定性。材质方面选用常用的45号钢做表面发黑处理，兼顾结构强度和防锈能力，整体的外形尺寸完全贴合W45导轨的截面宽度，安装后不会超出导轨的侧边轮廓，不会和周边的拖链、管线产生运动干涉。安装边界上需要注意，

　　水平面的固定螺栓锁紧扭矩要控制在对应螺栓规格的推荐扭矩范围内，避免扭矩过大导致支座平面产生形变，影响竖直面的垂直度；竖直面安装外接构件的时候，构件的总重量不要超过单支座的额定承载上限，尤其是悬臂安装的构件，要核算倾覆力矩，避免长期受力导致支座产生形变，影响导轨的运行精度。很多工程师在做这类转接件的时候容易忽略安装面的平面度要求，要是支座的安装面平面度超差，锁紧之后会把导轨拉弯，导致滑块运行阻力变大，长期运行会加剧导轨滚道的磨损，缩短导轨的使用寿命，这款连接支座的两个安装面都做了精铣加工，平面度控制在0.01mm以内，锁紧后不会对导轨的直线度造成额外影响。另外在支座的底部侧边还做了小的定位凸边，安装的时候可以直接靠在导轨的侧边基准面上，快速找正安装位置，不需要反复调整孔位的对齐度，能提升现场装配的效率。在一些需要做导轨垂直拼接的工位，也可以用两个这类L形支座配合，完成垂直方向导轨的端部衔接，保证两个垂直方向导轨的安装基准面共面，满足多轴传动模组的搭建需求。
