1605球头螺母配套轴承端盖结构设计

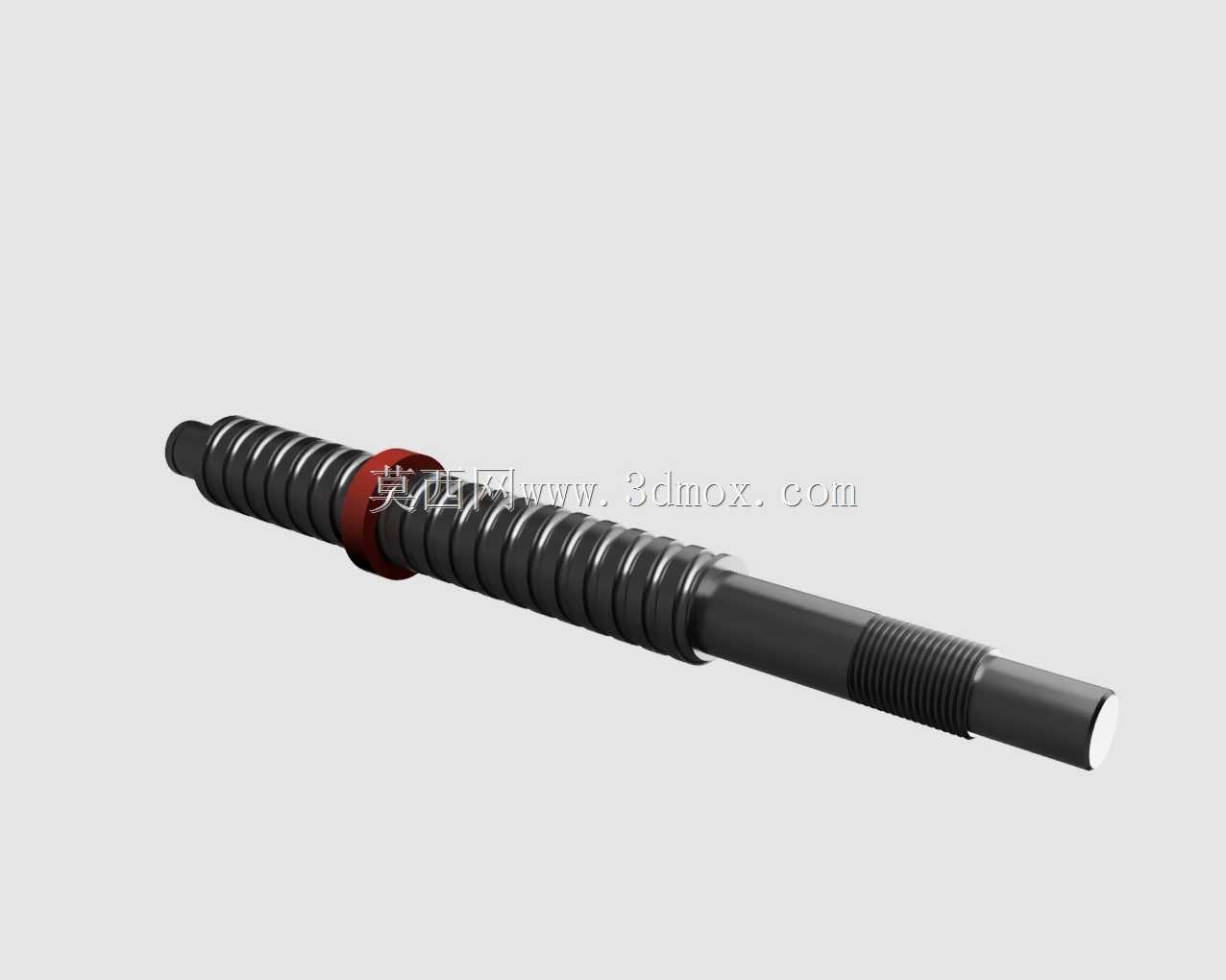

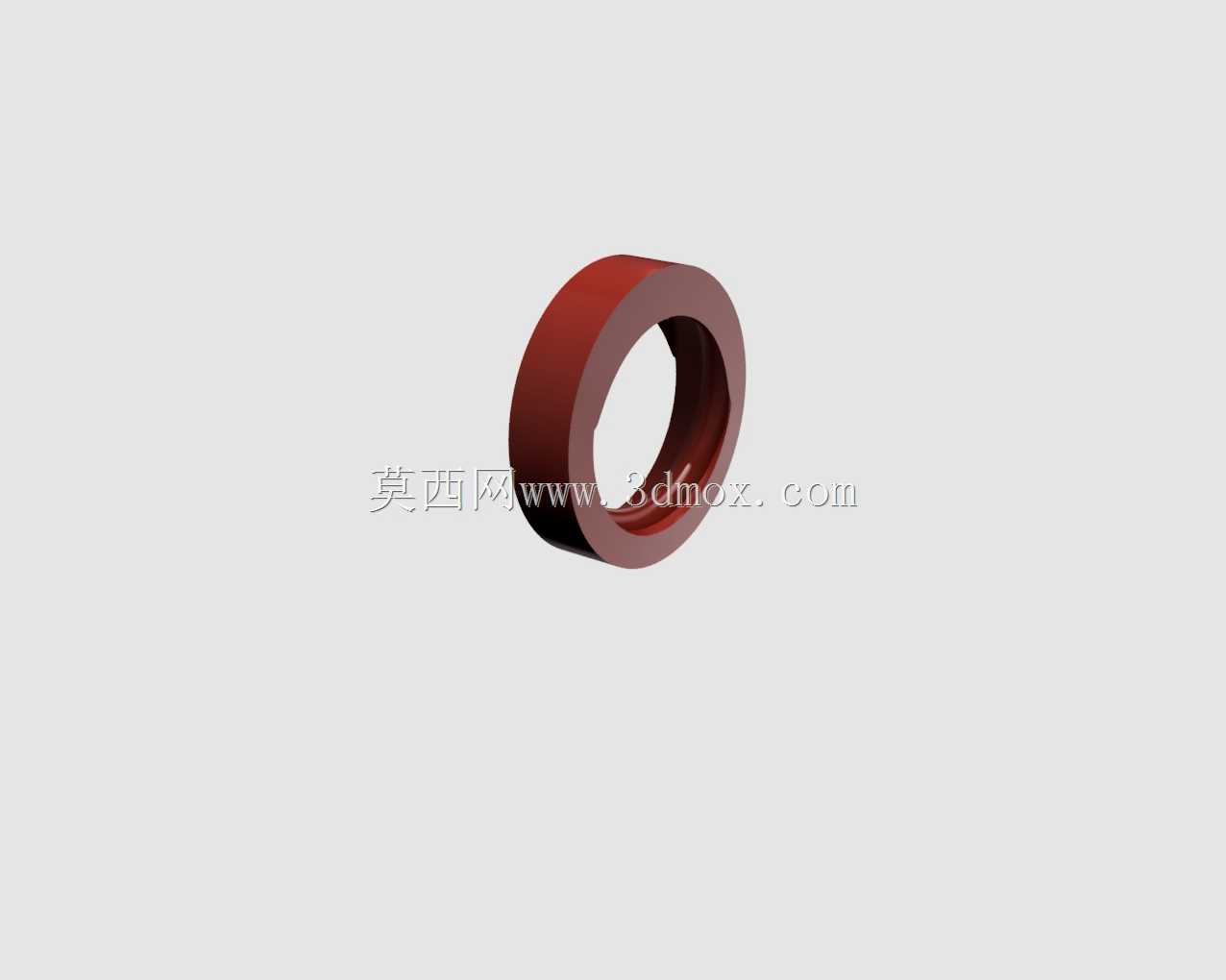

　　在传动类机械设备的日常运维与结构设计环节，轴承端盖是极易被忽略但直接影响整套传动副使用寿命的核心小尺寸零件，本次涉及的1605球头螺母配套端盖，主要适配公称直径16mm、导程5mm的滚珠丝杠副球头螺母安装位，承担轴承外圈轴向定位、腔体密封、润滑脂留存的多重作用，在数控进给轴、自动化直线模组、小型精密传动设备中应用十分广泛。

　　从实际设备运行场景来看，这类端盖多安装在丝杠支撑座的外侧端面，与支撑座腔体、深沟球轴承外圈、密封毡圈配合形成封闭的轴承安装腔，一方面要抵消丝杠传动过程中产生的轴向窜动载荷，避免轴承外圈在支撑座孔内出现相对滑移，另一方面要阻挡加工环境中的切削液、金属切屑、粉尘进入轴承滚道，同时防止腔体内填充的锂基润滑脂向外泄漏，很多现场出现的轴承提前点蚀、丝杠进给卡顿问题，追根溯源都和端盖安装不到位、密封结构设计缺陷有直接关联。

　　设计这类端盖时，首先要匹配对应轴承的安装边界尺寸：端盖的止口外径需要和支撑座的安装孔保持H7/h6的小间隙配合，止口的轴向长度要比支撑座孔的台阶深度小0.1-0.2mm，避免端盖锁紧后止口顶死轴承外圈导致轴承预紧力异常；端盖的内孔直径要比丝杠轴径大1.5-2mm，既不能和旋转的丝杠轴发生摩擦干涉，也要预留出安装密封圈的环形槽位置。本次的端盖采用环形整体式结构，外圈设置均匀分布的沉头螺钉孔，用于和支撑座端面锁紧固定，内侧设计有环形的护圈卡槽，用来卡装橡胶或毛毡材质的密封护圈，也就是现场常说的防尘封，这个卡槽的尺寸公差需要严格控制，过松会导致密封护圈在设备运行中脱落，过紧则会造成护圈过度磨损，缩短密封件的更换周期。

　　从结构功能特性来看，这款端盖没有设计复杂的注油通道，属于一次性填脂润滑场景下的专用端盖，适合中低速、轻载荷的直线传动工位，比如小型桌面数控设备的X/Y轴进给、3C产品组装流水线的直线滑台、包装设备的送料调节机构，这类工位的日常维护频率较低，不需要频繁补充润滑脂，端盖安装完成后只要锁紧螺钉达到规定扭矩，就能保证长期稳定运行。端盖的材质一般选用45号钢经调质处理，表面做发黑防锈处理，部分有轻量化需求的场景也可以选用铝合金6061材质加工，但铝合金材质的螺纹孔强度较低，反复拆装容易出现滑牙问题，不适合需要频繁拆解维护的工位。

　　实际安装过程中需要注意，端盖和轴承外圈的接触端面要保证平面度不超过0.02mm，不能有凸起的加工毛刺，否则锁紧后会导致轴承外圈倾斜，造成轴承运转时的径向跳动超差，进而影响丝杠的传动精度；端盖的螺钉要采用对角分次锁紧的方式，不能一次性将单颗螺钉拧到规定扭矩，避免端盖受力不均出现翘曲，导致密封间隙不均匀，影响防尘密封效果。很多新手工程师在选型这类端盖时，容易忽略止口长度和支撑座台阶的匹配关系，直接按照轴承外径选同尺寸的端盖，结果安装后端盖把轴承外圈顶死，导致轴承运转阻力过大，电机负载异常升高，甚至出现轴承过热抱死的故障，这也是现场装配中经常遇到的问题。

　　另外，端盖内侧的护圈卡槽位置设计也需要结合实际使用场景调整，如果是切削液喷淋较多的机加工工位，卡槽位置要更靠近端盖内侧，配合双唇口的橡胶密封圈，能有效阻挡切削液的渗入；如果是干燥无尘的装配类工位，可以选用毛毡护圈，卡槽尺寸适当放宽，降低护圈和丝杠轴的摩擦阻力，减少传动过程中的功率损耗。这款端盖的环形截面厚度经过载荷校核，能够承受常规进给工况下的轴向冲击载荷，不需要额外增加加强筋结构，整体外形简洁，加工工艺性好，采用普通车床就能完成全部加工工序，加工成本低，配件替换通用性强，在常规1605规格丝杠的支撑座组件中可以实现同规格互换，不需要针对不同厂家的支撑座做额外的结构修改。
