弧形桁架式高强度承载梁结构设计

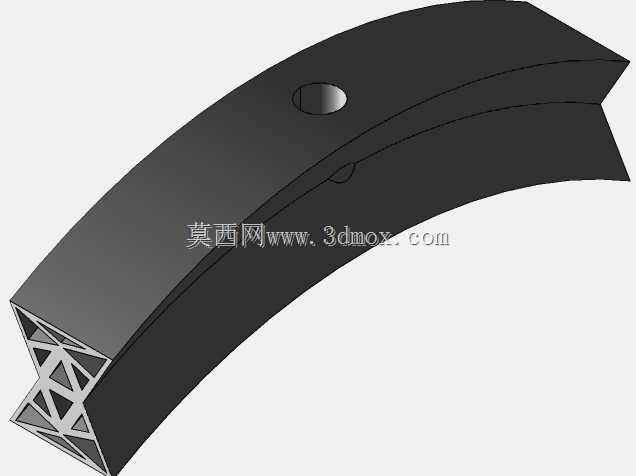

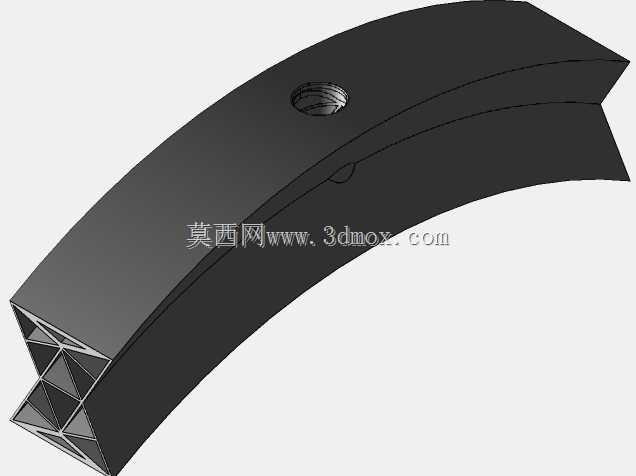

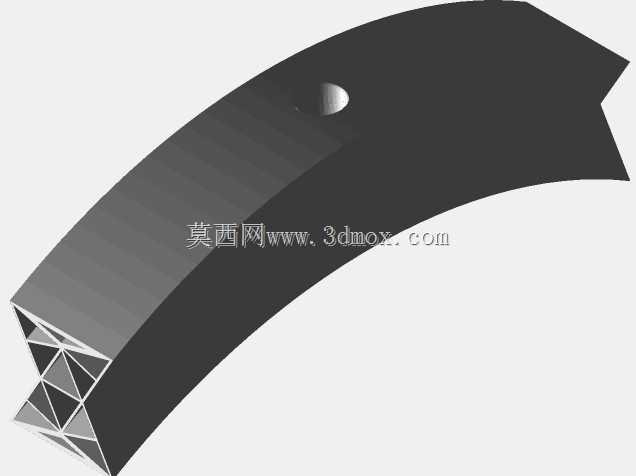

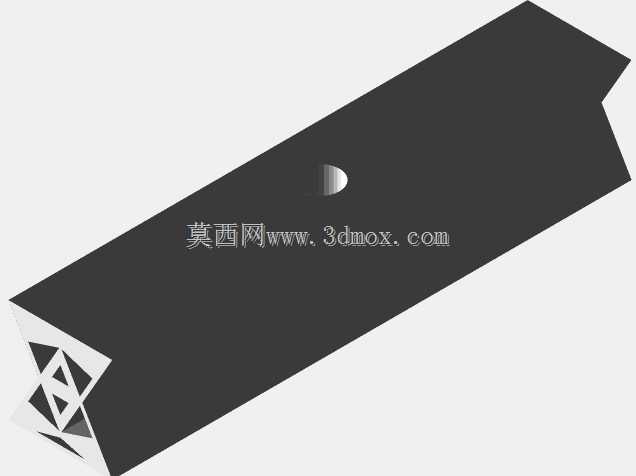

　　在重载输送设备、大型工装夹具、非标自动化机架的结构设计中，弧形承载梁的应用场景十分广泛，这类构件往往需要同时兼顾抗弯强度、自重控制与安装适配性，避免传统实心弧形梁自重过大带来的设备负载冗余问题。这款弧形强度梁采用了变曲率弧形主体设计，梁体上表面预留了标准安装螺纹孔，可直接用于固定导轨、载具面板或者功能执行组件，不需要额外加工转接安装板，能有效减少装配环节的零件数量，降低整体装配累计误差。梁体的截面没有采用常规的实心矩形或者工字型结构，而是在梁的内侧设计了三角桁架式的加强筋布局，这种结构形式能在不显著增加整体重量的前提下，大幅提升梁体在径向载荷下的抗弯扭能力，尤其是针对弧形梁常见的侧向失稳问题，

　　交错布置的三角筋格可以把局部集中载荷快速分散到整个梁体的受力路径上，避免局部应力集中导致的结构变形。从安装边界来看，梁体的两个端面做了平齐切边处理，端面的平面度公差控制在常规机械装配的要求范围内，既可以通过端面拼接的方式延长梁体的整体覆盖弧度，也可以直接通过端面的安装孔位固定在两侧的支撑立柱上，适配不同半径的弧形输送线、弧形回转工作台的安装需求。在实际的设备应用中，这类弧形强度梁常被用在环形装配线的轨道承载基础、回转式工装的支撑框架、大弧度导向机构的主体承重部分，相比拼接式的直梁弯弧结构，一体化的弧形梁结构不存在拼接接缝带来的安装面阶差，能让配套的滑动组件在梁体表面运行时更加平顺，减少运行过程中的卡顿和异常磨损。

　　设计过程中需要重点考量梁体的受力分布，弧形结构的受力路径和直梁存在明显差异，载荷作用在梁体上表面时，除了垂直方向的弯矩，还会产生沿弧线切线方向的分力，因此内侧的桁架筋格并非均匀布置，而是在靠近安装孔的载荷集中区域适当加密筋条密度，在受力较小的区域适当放大筋格尺寸，进一步优化自重与强度的平衡。梁体上表面的安装螺纹孔采用了沉孔设计，安装螺丝后螺丝头部不会突出梁体表面，不会对梁体上安装的移动部件造成运动干涉，孔位的位置度公差匹配常用的标准导轨安装孔距，不需要二次配钻即可直接装配市面上常见的线性导轨、输送链板等标准配件。很多设计人员在做弧形承载结构时，容易陷入“越厚越结实”的误区，盲目增加梁体的壁厚，反而导致整个设备的运动惯量增大，

　　驱动端的负载被迫提升，带来一系列的连锁设计冗余，而这种桁架式的弧形强度梁，通过内部筋格的力学路径优化，能在同等承载能力下把自重降低百分之四十以上，不管是固定式的支撑结构还是随动式的运动构件，都能有效降低配套结构的设计压力。在安装适配性上，梁体的外侧弧面做了等半径处理，可适配弧形防护罩、外侧拖链等外围配件的安装，不需要额外做弧面适配加工，内侧的桁架结构预留了足够的走线空间，设备的传感器线缆、气管可以直接从筋格的空隙中排布，不需要额外设计走线槽，进一步压缩整体结构的占用空间。针对不同的载荷场景，梁体的壁厚和筋格厚度可以根据实际受力仿真结果做参数化调整，不需要整体推翻原有设计结构，只需要调整对应位置的壁厚参数即可快速衍生出不同承载等级的系列化构件，能大幅缩短同类型构件的设计开发周期。需要注意的是，这类弧形梁在安装时要保证两端支撑座的同轴度，避免额外的安装内应力叠加到梁体本身，长期受力下导致梁体出现不可逆的形变，梁体表面的安装孔在装配时要控制螺丝的锁紧扭矩，避免扭矩过大导致孔位周边的材料出现微变形，影响安装面的平面度。
