迷你无人机防护涡轮外罩结构设计

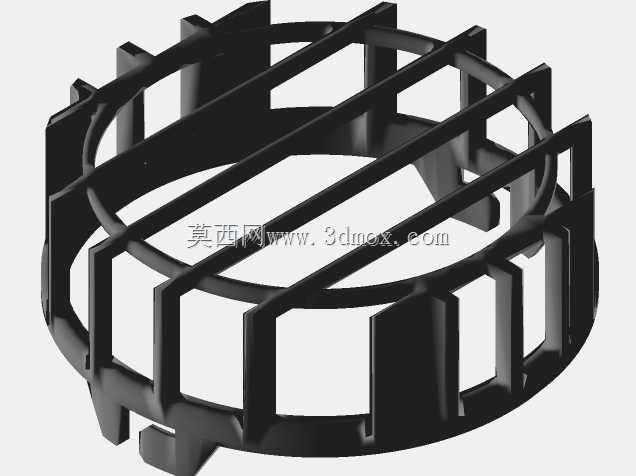

　　这款小型无人机涡轮外罩，主要适配入门级迷你航拍无人机的桨叶防护需求，日常使用场景覆盖室内新手练习、低空近物拍摄、儿童休闲操控等容易发生碰撞的工况，核心作用是在无人机发生撞击、跌落、擦碰障碍物时，阻隔高速旋转的桨叶直接接触外界物体，既避免桨叶断裂飞溅造成划伤，也能减少桨叶撞击硬质物体后的形变损坏，同时降低碰撞时对无人机机身内部飞控、电机组件的冲击力。从结构设计来看，整体采用环形笼式框架构型，没有封闭的蒙皮结构，全靠周向均匀分布的竖向支撑筋与多层环形加强筋形成镂空防护网，这种设计首先能最大化降低结构自重，不会给迷你无人机本就有限的起飞载重增加额外负担，其次镂空结构不会阻挡桨叶的进风与出风通道，避免外罩安装后造成气动效率下降，

　　影响无人机的悬停稳定性与续航表现。设计过程中首先确定了安装边界，整体外轮廓为等直径圆柱构型，内径尺寸略大于桨叶旋转的最大扫掠直径，预留1.5mm的安全间隙，避免桨叶旋转过程中剐蹭到内圈的加强筋，竖向支撑筋的厚度控制在1.2mm，既保证碰撞时的结构抗冲击强度，也不会因为筋条过宽遮挡过多进风面积，支撑筋的排布角度做了倾斜优化，顺着桨叶旋转的出风方向做微小偏角，能在一定程度上梳理桨叶吹出的紊乱气流，减少紊流带来的机身震动。安装定位结构设置在罩体底部，周向分布四个卡扣位，对应无人机机臂末端的电机座卡槽，安装时直接对准卡扣按压即可完成固定，不需要额外的螺丝或者粘接固定，拆装更换十分便捷，卡扣的配合公差做了适配设计，

　　既保证飞行过程中不会因为震动出现松脱，也能在受到较大冲击力时优先脱开，通过卡扣的溃缩吸收部分撞击能量，避免硬连接把冲击力直接传递到电机座造成电机轴弯曲。外罩的顶部做了一圈凸起的防撞边，当无人机发生顶面撞击或者倒扣跌落时，这圈凸起边会先接触接触面，避免竖向支撑筋的顶端直接受力发生断裂，底部的环形筋做了加厚处理，因为日常起降时底部会频繁接触地面、桌面等支撑面，加厚设计能提升耐磨性能，减少反复摩擦造成的结构损耗。从实际使用的工况验证来看，这种笼式结构在正面撞击墙面、树枝等障碍物时，支撑筋能把单点的撞击力分散到整个环形框架上，不会出现局部应力集中导致的断裂，镂空的结构也不会在户外飞行时兜风，降低侧风环境下的飞行阻力，即使发生坠地情况，

　　整个罩体形成的缓冲空间能把桨叶和机身架离接触面，避免桨叶直接磕地损坏。设计时还考虑了FDM3D打印的工艺适配性，所有筋条的连接处都做了R0.8mm的圆角过渡，避免打印时出现应力集中导致的层间开裂，整个结构不需要添加支撑材料就能直接打印成型，打印完成后不需要额外的打磨、去支撑工序，个人用户也能快速制作替换件，针对日常使用中容易出现的局部断裂问题，结构上做了等强度设计，各个位置的抗冲击能力基本一致，不会出现某个位置特别脆弱一撞就坏的情况，同时因为整体重量较轻，即使罩体出现局部破损，也不会因为重量失衡影响无人机的飞行平衡，短时间内依然可以安全返航。
