日式鸭居配套挂装固定支架结构设计

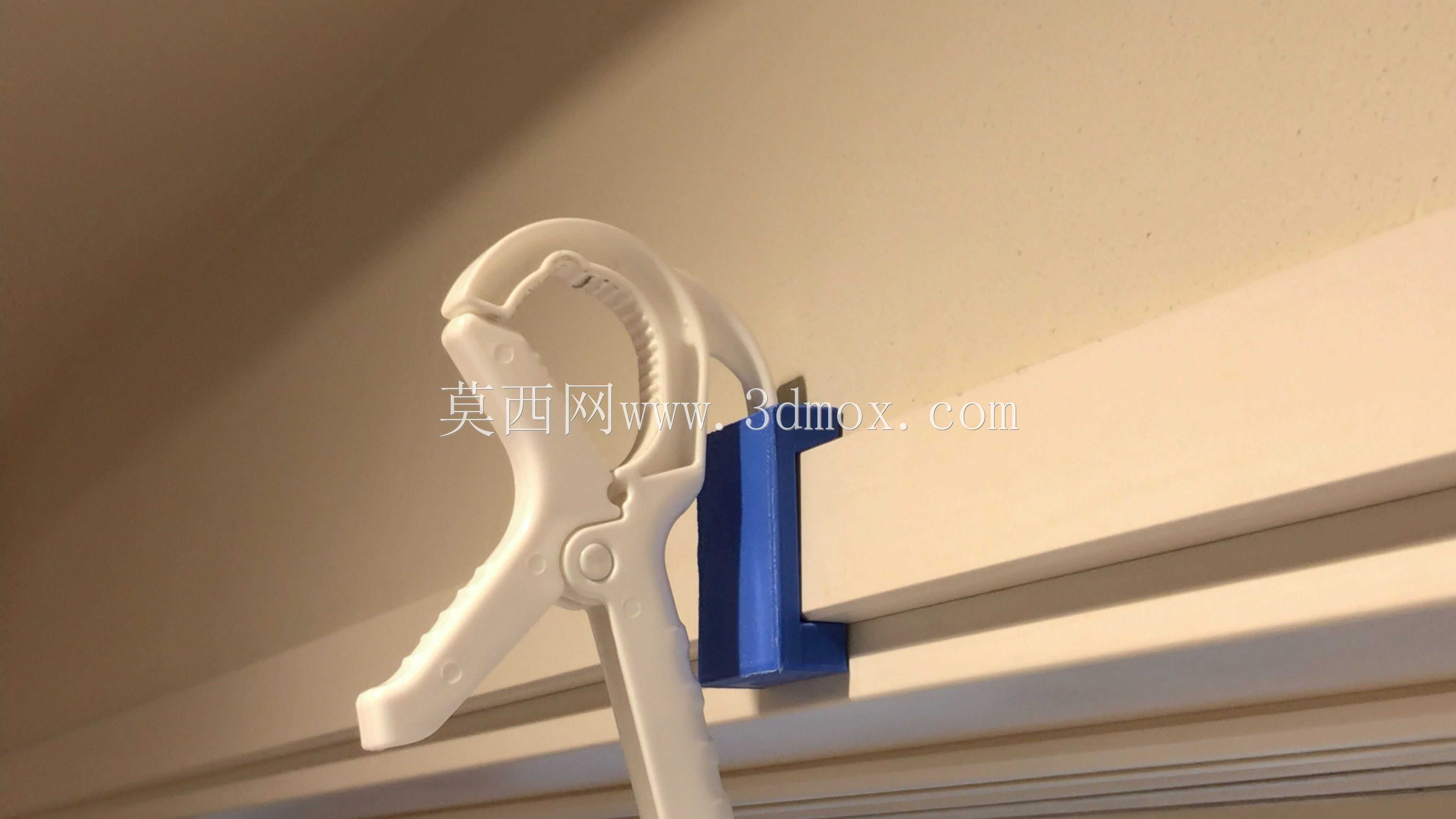

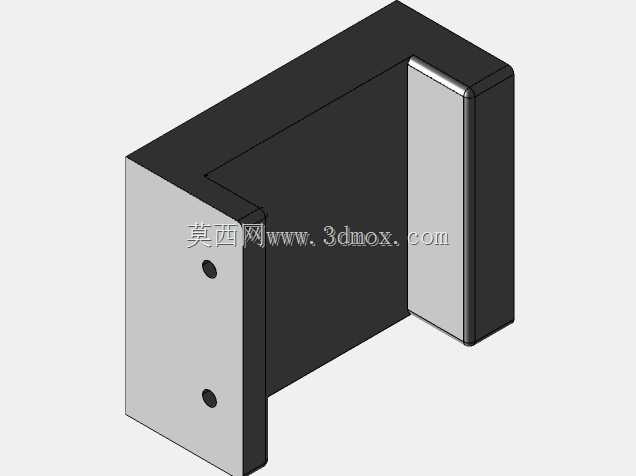

　　这款挂装构件的设计初衷，是适配日式住宅常见的鸭居结构——也就是和室空间里门框上方的横向木质构件，这类构件在日式住宅中普遍存在，多数住户会利用其作为临时挂点悬挂衣物、毛巾、小型置物袋等日常物件，但常规的挂具要么直接卡接在构件上容易滑脱，要么需要打孔破坏原有木质结构，长期使用会造成鸭居表面磨损、钉孔残留，影响室内美观。设计时首先考虑的是免打孔无损安装的需求，整体采用U型卡合结构，开口尺寸严格匹配常规35毫米厚度的鸭居板材，安装时直接从侧方卡入即可，不需要额外的紧固件破坏原有装修结构。构件的两个垂直立面分别承担不同功能：靠室内侧的立面预留了两个M3规格的螺纹安装孔，孔位沿立面垂直方向排布，间距经过受力测算，

　　既可以直接安装小型挂勾悬挂轻质物件，也可以通过这两个孔位拓展安装置物架、毛巾杆等扩展配件，螺纹孔采用通牙设计，安装时螺丝咬合深度足够，不会出现滑牙脱落的问题；靠墙体侧的立面与鸭居侧面紧密贴合，增大接触面积的同时避免卡合后出现前后晃动，构件的棱边全部做了R1.5的圆角倒钝处理，不会刮伤鸭居表面的木饰面或者漆面，也避免日常使用时磕碰划伤。从受力角度来看，U型结构的上下两个水平边分别卡在鸭居的顶面和底面，形成类似抱箍的受力结构，当悬挂物件产生向下的拉力时，上下边会同时对鸭居表面施加正压力，依靠摩擦力抵消竖向荷载，相比单点卡接的挂具，受力分布更均匀，不会因为局部压强过大在鸭居表面留下压痕。实际使用场景中，这类构件除了家用悬挂毛巾、衣物之外，

　　也可以在小型日式民宿、和室风格的商业空间中批量使用，用来悬挂装饰挂件、小型宣传牌、客用随身物品挂勾等，不需要破坏原有装修结构，后期拆除也不会留下痕迹。设计过程中特意控制了构件的整体壁厚，在保证结构强度的前提下尽量减少材料用量，整体采用工程塑料注塑成型即可满足日常使用的承重需求，单构件可承受5kg以内的竖向荷载，足够应对日常家用的挂物需求；如果需要悬挂更重的物件，也可以更换为铝合金材质通过机加工成型，承重可提升至15kg以上，适配更多商用场景。安装边界方面，构件的整体外轮廓宽度控制在40毫米以内，卡入鸭居后不会突出过多影响门框的正常开合，两个安装孔的中心距为20毫米，距离构件侧边的距离为5毫米，预留了足够的螺丝安装空间，

　　不会出现螺丝干涉无法拧紧的问题；构件的内表面可以根据需求粘贴薄型防滑泡棉垫，进一步增大摩擦力的同时，避免硬质塑料与木质鸭居直接接触摩擦造成表面磨损，长期使用也不会留下划痕。很多住户在使用这类挂具时会遇到挂重物后滑脱的问题，这款设计在U型结构的上边缘内侧做了微小的倒扣角度，卡入鸭居后受到向下拉力时，倒扣结构会越拉越紧，不会因为长期承重出现松脱滑落的情况，同时倒扣的角度控制在2度以内，手动拆卸时只需要向上轻托即可取下，不会出现卡接过紧难以拆除的问题。从结构建模的角度来看，这款构件的特征全部为规则拉伸特征，没有复杂曲面，建模时只需要先绘制U型截面轮廓，拉伸对应长度后添加孔特征、圆角特征即可，后续开模或者3D打印都很方便，不需要复杂的工装夹具，生产制造成本较低，适合小批量定制或者批量量产。
