Arduino控制可3D打印抗拉强度测试装置

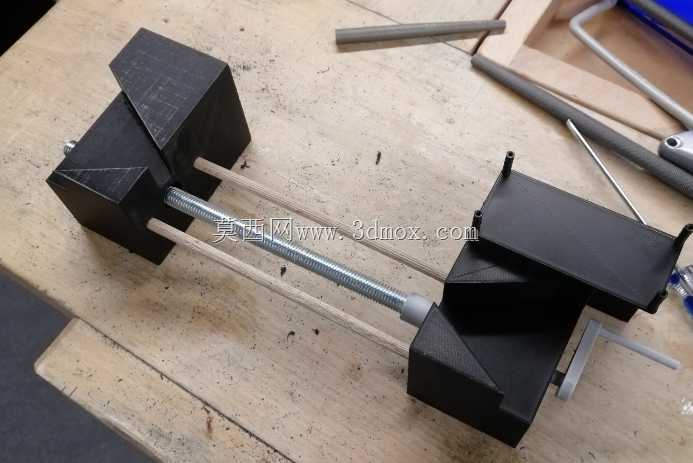

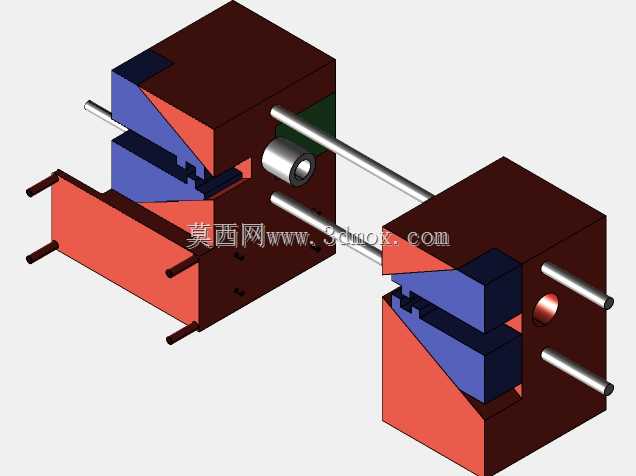

　　这套测试装置核心面向小尺寸非金属试样的抗拉力学性能快速检测场景，适配高校教学实验、创客空间材料验证、小型工坊耗材入场抽检等轻量化使用需求，无需依赖大型专业万能试验机的高成本投入与复杂安装条件，可直接放置于常规工作台面完成基础拉伸性能测试作业。装置整体采用对称式双夹头布局，两侧夹持模块通过平行导向光杆实现同轴度约束，中间传动丝杆负责施加稳定的轴向拉伸载荷，所有结构受力件均做了壁厚加强处理，避免小载荷拉伸过程中出现结构形变影响测试精度。夹头部分采用V型槽配合楔形压紧结构，可适配不同截面形状的条状试样，装夹时无需额外定制夹具嵌块，手动拧紧侧边压紧螺丝即可完成试样固定，装夹行程可覆盖宽度20mm以内、厚度10mm以内的各类非金属试样，

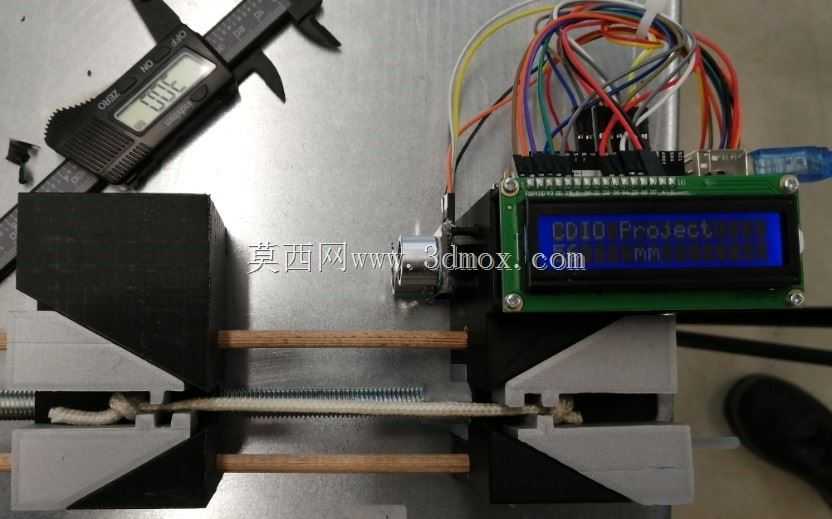

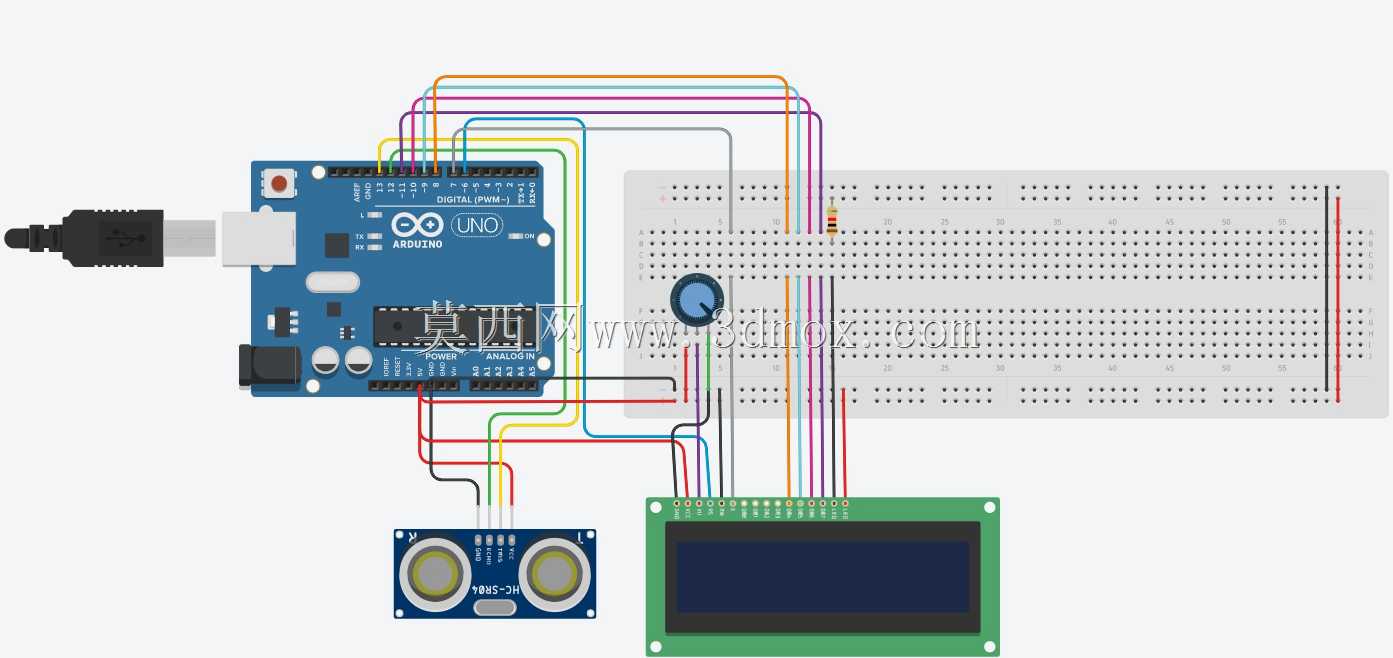

　　包括3D打印耗材样条、薄塑料片、复合纤维片材等常见测试对象。整套结构的安装边界控制在300mm×150mm×120mm范围内，底部无需额外打孔固定，依靠自身配重即可在平整台面上保持稳定，导向光杆采用标准直径8mm的通心光轴，丝杆选用Tr8×8梯形丝杆，手动摇轮转动时传动平稳无卡顿，拉伸速率可通过手动摇轮的转动速度自由控制，适配不同材料的拉伸速率测试要求。控制部分集成标准Arduino主控板与16x2字符液晶显示屏，搭配HC-SR04超声波传感器采集拉伸位移数据，无需额外加装复杂的力值传感器即可通过结构形变换算完成基础抗拉强度测算，电路部分全部集成在右侧夹头的空腔结构内，走线沿导向光杆侧边的预留线槽布置，

　　避免拉伸运动过程中出现线路拉扯损坏。设计阶段充分考虑3D打印的工艺约束，所有结构件均做了最小壁厚2.5mm的加厚处理，悬空位置添加了45度自支撑倒角，无需额外添加打印支撑即可完成所有零件的FDM工艺打印，装配时仅需准备标准件螺丝、光杆、丝杆即可完成整机组装，无特殊定制加工零件。实际使用时，先将试样两端分别固定在两侧夹头的V型槽内，调整夹头位置使试样保持自然伸直无预紧状态，启动主控板完成位移零点校准，转动手动摇轮带动活动夹头沿导向光杆匀速移动，超声波传感器实时采集活动夹头的位移量，当试样发生断裂时系统自动记录最大位移量，结合预设的材料弹性参数即可换算出对应的抗拉强度数值，测试数据直接在液晶屏幕上实时显示，

　　无需外接电脑即可完成单次测试作业。相较于专业级拉伸试验设备，这套装置的测试精度可满足教学演示与耗材快速筛选的需求，整体制造成本仅为专业设备的几十分之一，所有结构件可通过桌面级3D打印机自行制作，损坏后可单独打印替换零件，维护成本极低。结构设计上规避了复杂的传动结构，所有运动副均为低摩擦的滑动配合，日常使用仅需定期在光杆与丝杆上涂抹少量润滑脂即可保持传动顺畅，无复杂的维护保养要求。夹头的压紧接触面做了网格滚花处理，可增大与试样表面的摩擦力，避免拉伸过程中试样出现打滑位移，影响最终测试结果的准确性。装置的手动摇轮采用偏心式设计，转动时力臂更长，施加拉伸载荷时更加省力，测试人员可单手完成摇轮转动与数据观察操作，单人即可完成全部测试流程。
