爱普生EF-12投影机镜头滑入式防尘罩

　　日常桌面投影使用场景中，激光迷你投影机的镜头外露区域很容易积落浮尘，尤其是放置在客厅、开放式书房这类人员走动频繁的区域，空气中的纤维、浮尘会附着在镜头镀膜表面，长期积累不仅会影响投影画面的通透度，擦拭过程中还容易划伤镜头镀膜，这类小型投影设备本身没有配备自动镜头盖，用户日常收纳如果不做防护，还可能被桌面的尖锐物件剐蹭镜头，造成不可逆的损伤。这款防尘罩就是针对爱普生EF-12这款迷你激光投影的镜头防护需求设计的，采用顶部滑入、底部弹出的拆装结构，不需要额外粘贴固定件，也不会破坏投影机本身的外壳外观，拆装全程不需要借助工具，日常使用时随手就能滑开或者闭合，不会增加额外的操作负担。设计过程中最核心的考量是垂直方向的贴合高度，

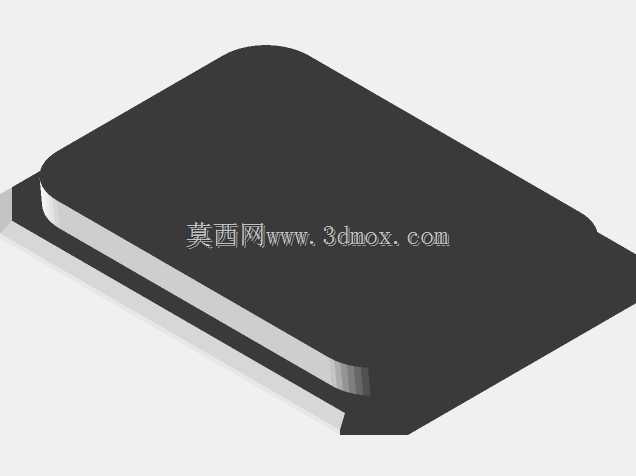

　　因为这款投影机的镜头区域和周边外壳不是完全齐平的结构，镜头周边有细微的高度差，如果防尘罩的垂直预留尺寸偏大，安装后会出现松垮晃动的问题，滑动过程中容易脱落；如果尺寸偏小，又会出现卡滞，甚至刮擦投影机外壳的漆面。初始建模阶段先通过逆向测绘获取投影机镜头周边的外壳轮廓数据，把镜头周边的凸起、凹陷特征全部还原到建模基准里，再反向推导防尘罩的内型腔尺寸，预留出合理的安装间隙，考虑到FDM3D打印的工艺公差，初始打印的样件垂直方向预留了0.2mm的调整余量，样件打印完成后通过轻微的手工修锉，就能让防尘罩和投影机外壳完全贴合，滑动阻尼感适中，既不会因为太松自行滑落，也不会因为太紧出现卡滞。结构上没有采用常见的卡扣式或者翻盖式设计，

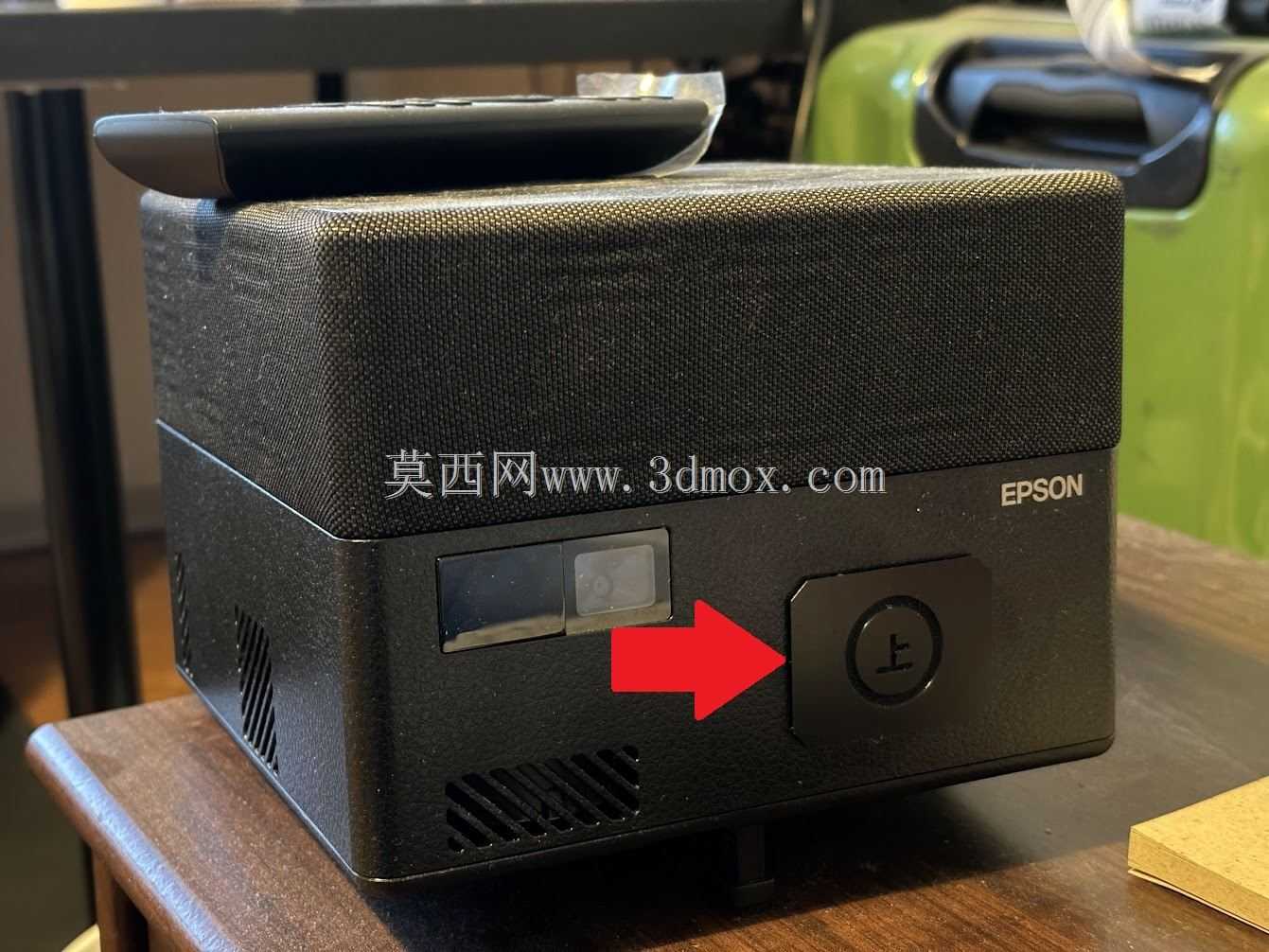

　　而是选择了直滑式结构，一方面是因为这款投影机的镜头侧边就是功能按键区域，翻盖结构会遮挡按键操作，卡扣结构则需要在投影机外壳上找到对应的卡扣卡位，很容易因为长期插拔磨损外壳漆面；滑入式结构的导向槽直接依托投影机镜头周边的外壳棱边做定位，不需要额外在设备上增加固定结构，对设备本身零损伤。防尘罩的外端面做了平面标识设计，采用汉字“上”作为安装方向标识，用户安装的时候不需要反复比对方向，看到标识就能快速确认安装朝向，避免装反之后卡滞。安装边界方面，这款防尘罩完全覆盖镜头外露区域，周边延伸范围不超过投影机镜头周边的外壳棱边，不会遮挡投影机侧面的散热格栅，也不会干涉顶部的遥控接收区域，安装之后投影机可以正常放置在桌面，不需要额外调整摆放位置，

　　也不会影响投影机的正常接线。实际使用中，闭合防尘罩的时候从顶部对准导向棱边滑到底，就能完全封闭镜头区域，隔绝浮尘和意外剐蹭；需要使用投影的时候，从底部向上轻推就能把防尘罩从顶部滑出，随手可以放在桌面，整个操作过程单手握持遥控器的状态下就能完成，不需要双手操作。针对3D打印的工艺特性，建模时所有的棱角位置都做了R0.5的圆角处理，避免打印过程中出现尖角翘边的问题，同时滑动接触的面做了0.15mm的间隙预留，即使打印过程中出现轻微的层纹，也不会影响滑动的顺畅度，如果用户使用不同的打印材料，比如PLA、PETG，也可以根据自己的打印机公差情况，适当调整型腔的尺寸参数，不需要重新做整体结构的改动。这类小型数码设备的防护配件，本身不需要复杂的结构，核心就是贴合度和操作便利性，很多通用型镜头盖要么尺寸不匹配容易掉，要么需要粘贴魔术贴影响外观，这款定制化的防尘罩完全匹配对应型号投影机的外壳轮廓，兼顾防护性和使用便利性，日常家用、办公桌面摆放的场景下都能适用，长期使用可以有效减少镜头清洁的频率，降低镜头被划伤的风险。
