自行车FOX RI29前叉叉肩结构设计

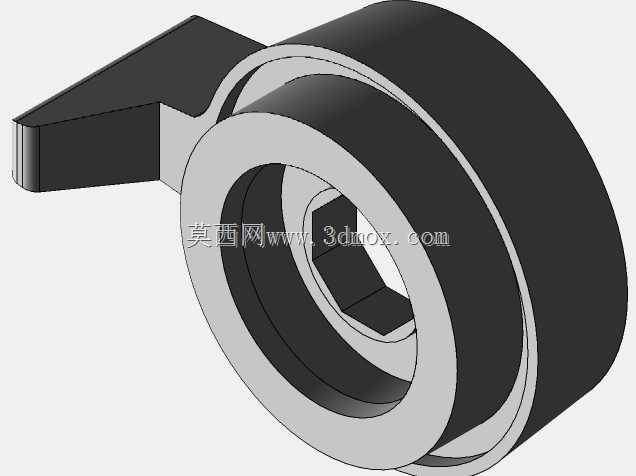

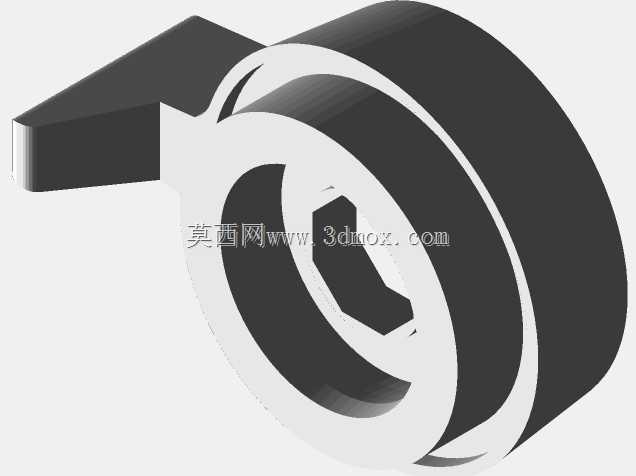

　　山地越野骑行场景中，前叉作为连接前轮与车架的核心承载部件，直接决定颠簸路面的操控稳定性与冲击缓冲表现，本次设计的叉肩结构适配FOX RI29规格前叉，针对3D打印成型工艺做了专属公差适配，区别于量产锻造件的统一公差标准，可根据不同打印设备的成型精度调整配合间隙，适配个人DIY改装与小批量定制的需求。从功能特性来看，该叉肩承担着前叉外管上端定位、舵管锁紧固定、碟刹座安装基准多重作用，主体环形结构包裹前叉阻尼组件上端，侧伸的耳片结构用于走线固定与挡泥板安装位预留，内部环形槽与前叉外管采用过盈配合设计，配合面预留0.1-0.3mm的调整区间，可根据不同3D打印材料的收缩率做适配，避免出现装配过紧压裂部件或者过松出现旷量的问题。

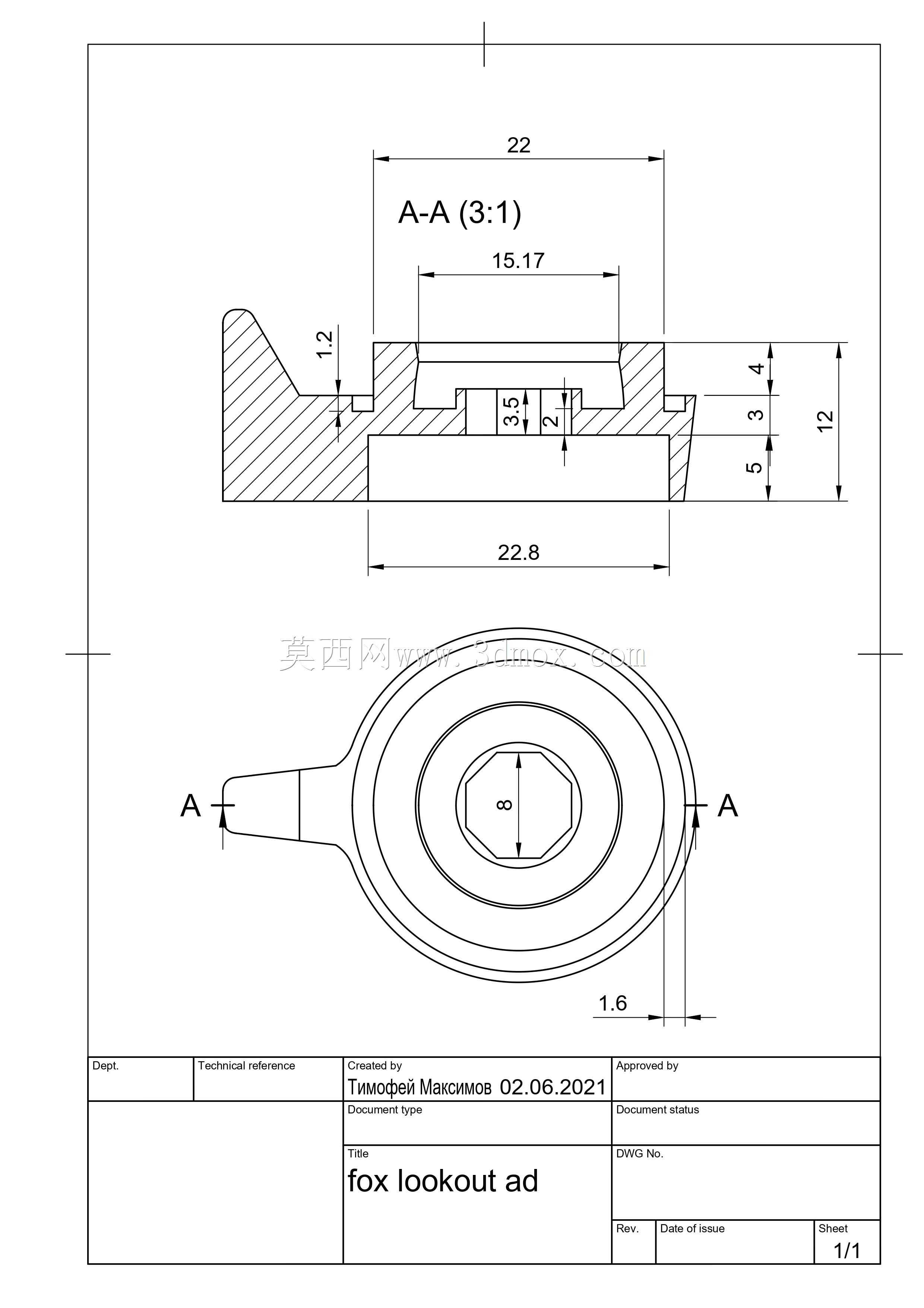

　　设计过程中优先考虑受力路径的合理性，越野骑行时前轮受到的纵向冲击会通过花鼓传递到前叉内管，再经由阻尼系统传导到叉肩位置，最终通过舵管分散到整个车架头管区域，因此叉肩的环形主体做了不等厚设计，靠近舵管安装位的区域壁厚增加2mm，侧伸耳片位置做了圆弧过渡处理，避免应力集中导致的部件断裂，表面的星型加强筋既提升了结构刚性，也减少了不必要的材料堆积，降低打印过程中的翘曲风险。安装边界层面，该叉肩适配标准28.6mm前叉舵管，环形内孔直径匹配32mm直径的前叉外管，侧伸耳片的安装孔位与原厂FOX前叉的走线卡扣位置完全对齐，不需要额外打孔修改即可完成装配，整体外形最大外径为58mm，侧伸耳片突出主体长度为22mm，安装后不会与头管碗组、

　　把立部件产生干涉，适配29寸轮径山地车的前叉安装空间，不会出现蹭胎或者与碟刹夹器冲突的问题。实际使用场景中，该结构可用于老旧前叉的损坏部件替换，也可用于定制涂装前叉的个性化改装，针对尼龙、碳纤维增强PLA等常见3D打印材料都做了壁厚适配，打印时不需要额外添加支撑即可完成主体结构成型，配合面的公差预留可通过建模参数快速调整，适配不同精度等级的桌面级3D打印设备，不需要复杂的后处理工序即可完成装配。结构设计上规避了传统锻造叉肩的复杂拔模角度，所有曲面都做了顺滑过渡，既减少了打印过程中的层间应力，也提升了部件的抗冲击性能，星型加强筋的布局完全对应受力传导路径，在重量比原厂铝合金叉肩降低30%的前提下，刚性可满足中度越野骑行的使用需求，日常林道穿越、轻度冲山场景下都可稳定使用，不会出现结构变形或者断裂的问题。
