Rostelecom高清迷你IPTV机顶盒结构设计

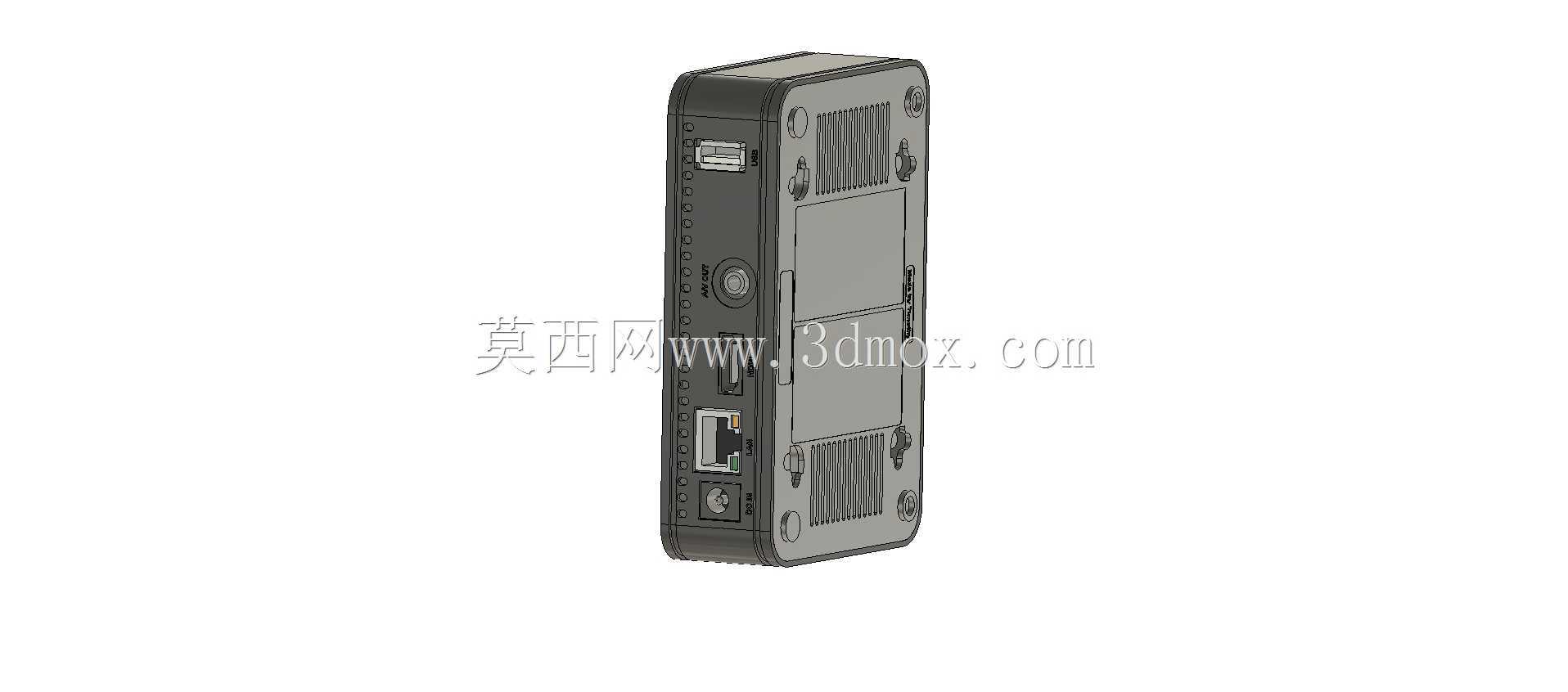

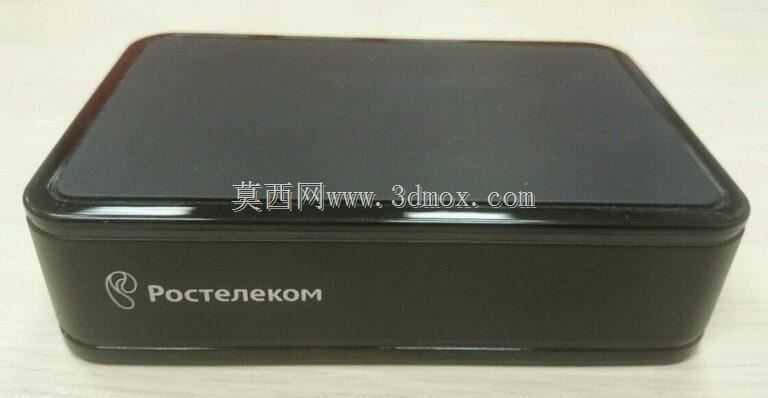

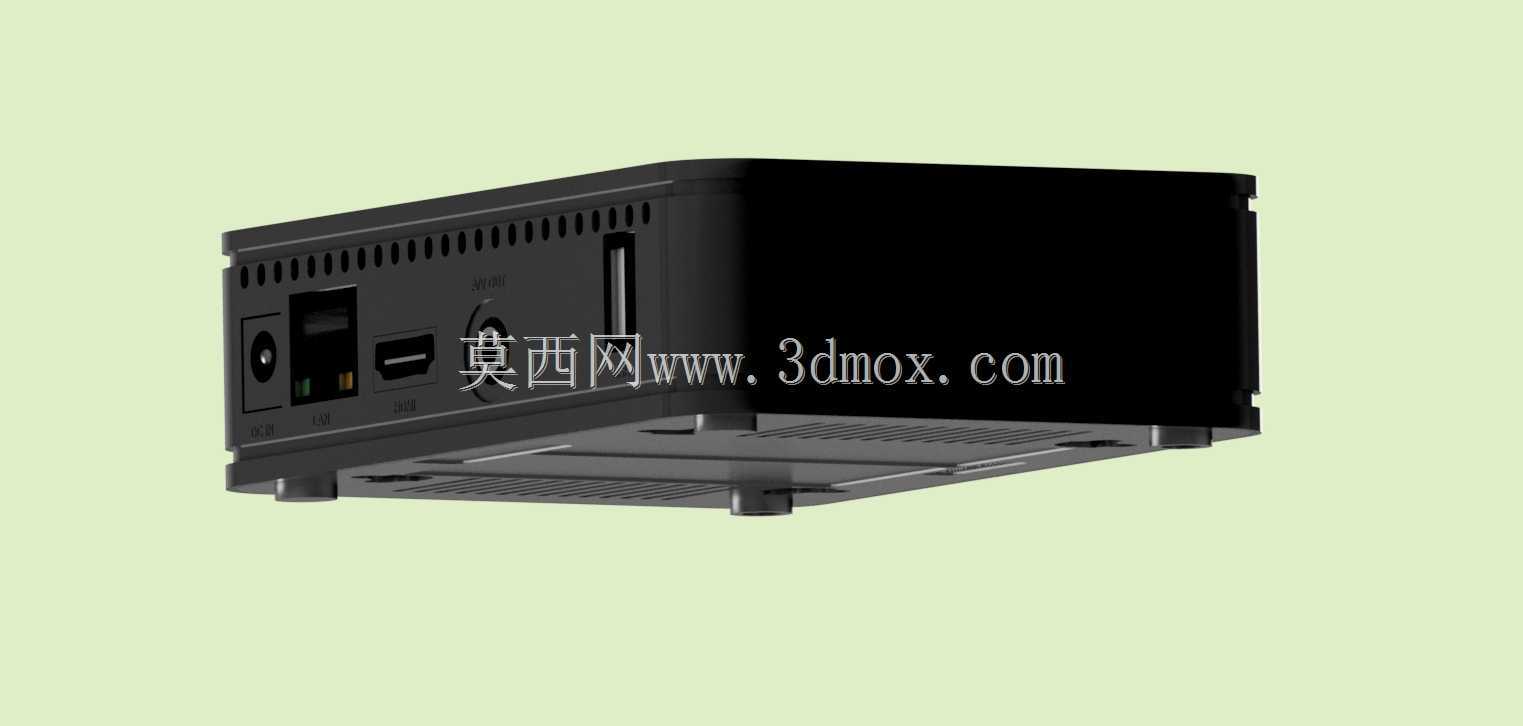

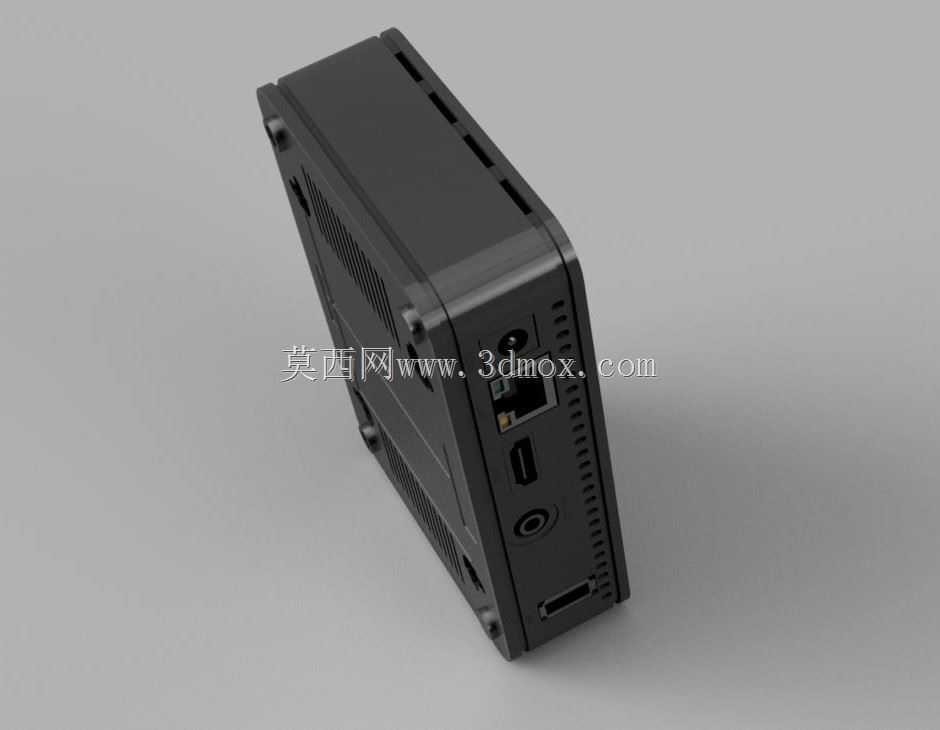

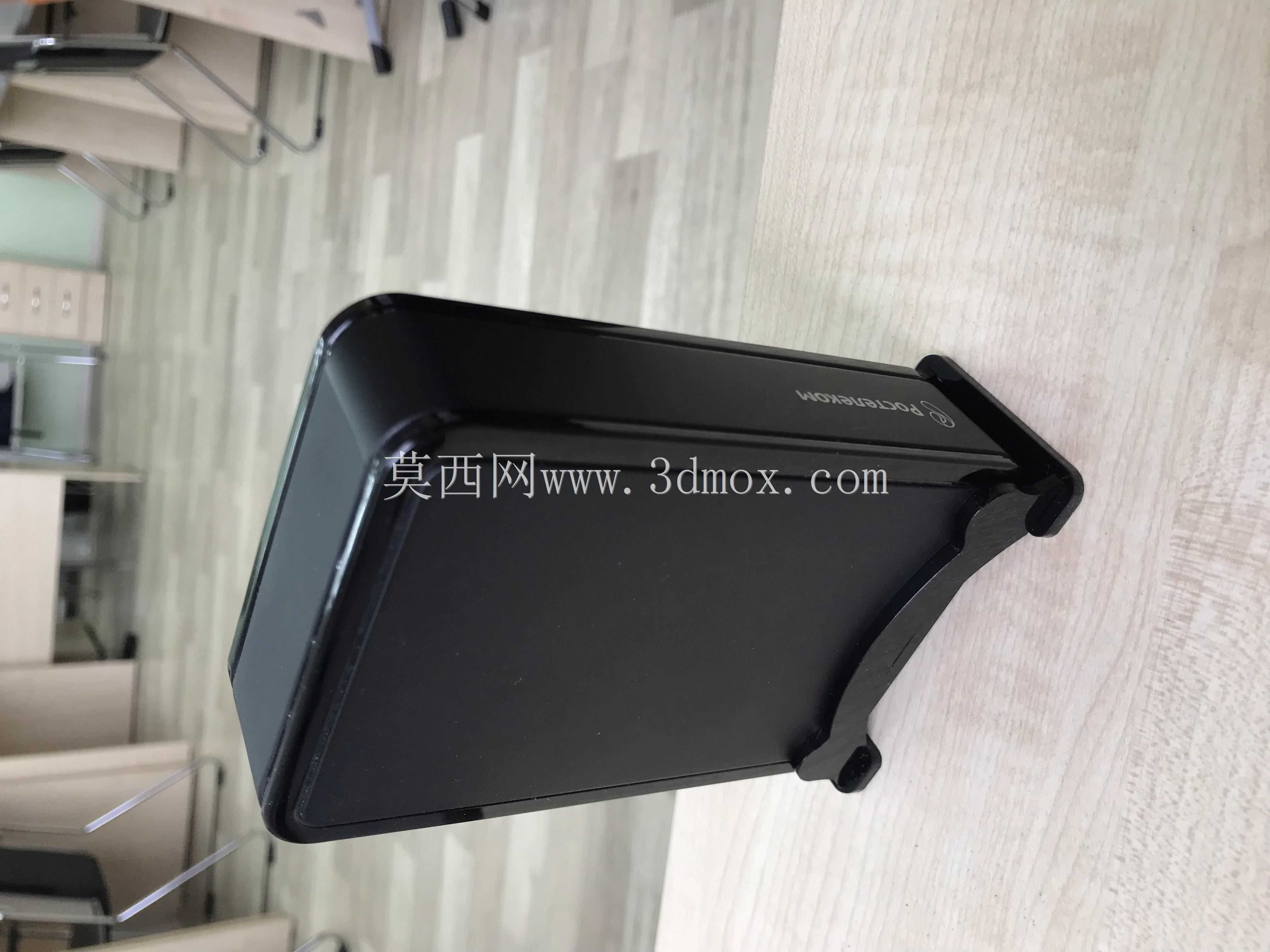

　　本次建模还原的是面向家庭宽带入户场景的紧凑型IP电视终端设备，这类终端在运营商宽带组网中承担音视频解码、网络信号转换、流媒体输出的核心作用，常部署在客厅电视柜、桌面置物架、壁挂支架后方等空间局促的位置，设备整体采用竖置薄型长方体布局，外壳做了边角圆弧过渡处理，避免尖锐棱边在安装布线时划伤施工人员，整机厚度控制在极小范围，竖向排布的接口全部集中在机身单侧端面上，从端面布局依次可以看到USB扩展接口、功能复位按键、RJ45以太网口、音视频输出接口以及电源适配接口，接口之间预留了足够的插拔操作间隙，不会出现相邻插头互相干涉的情况，日常插拔网线、U盘、HDMI线材时不需要额外挪动周边设备。

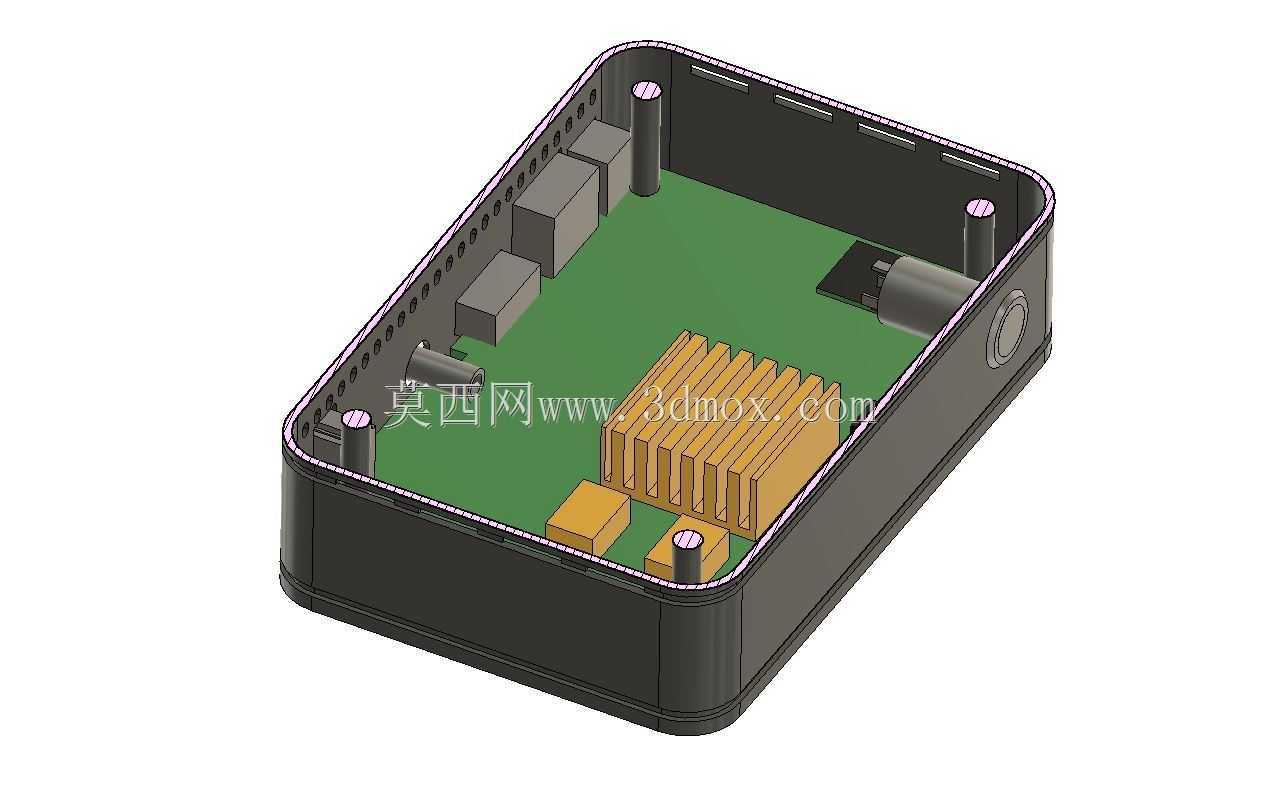

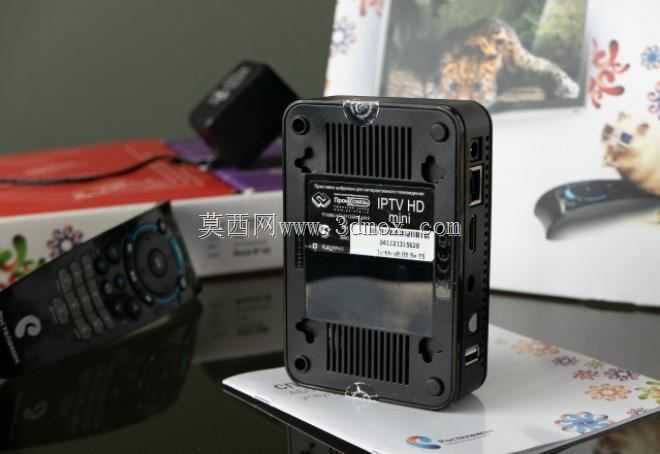

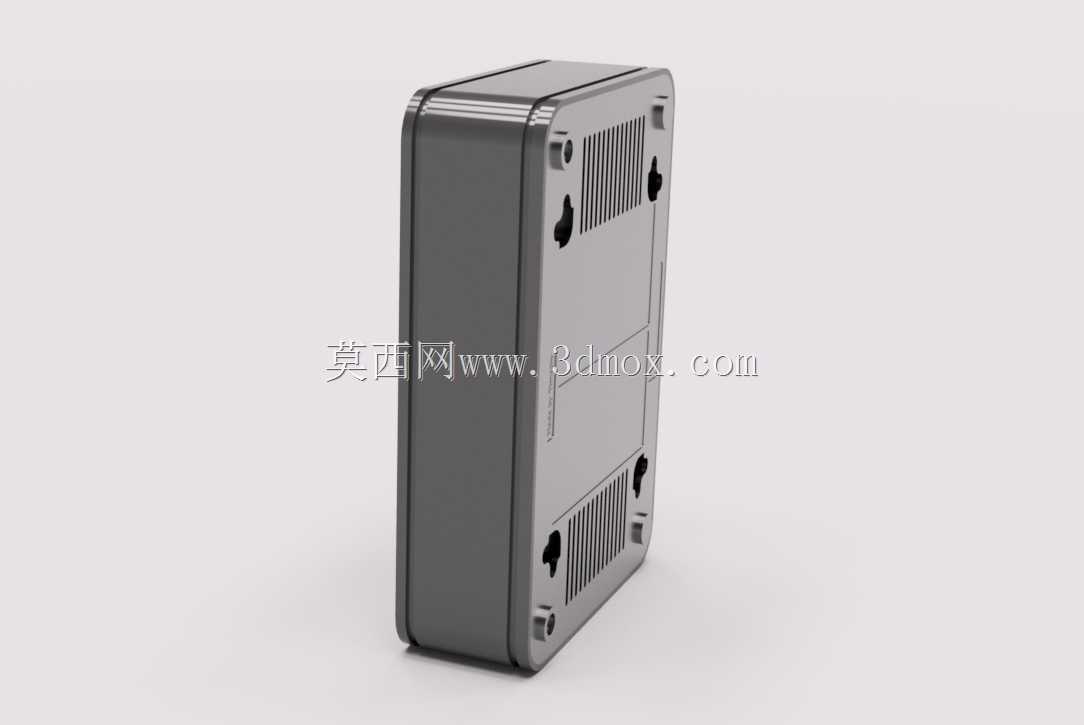

　　从结构设计思路来看，这类终端属于常年不间断运行的民用通讯电子设备，散热设计是结构阶段需要优先考量的核心要点，机身背面大面积开设了多组格栅式通风槽，通风槽对应内部主板的主控芯片、电源管理模块的发热区域，冷热空气可以沿着竖向机身形成自然对流通道，不需要额外加装散热风扇，既降低了运行噪音，也减少了风扇转动带来的长期故障点，外壳采用上下扣合加侧边螺丝锁紧的装配方式，底壳预留了多组定位柱与螺丝孔位，内部PCB主板可以直接通过螺柱固定在底壳基准面上，保证主板接口和外壳开孔的同轴度，避免出现接口歪斜、插头无法完全插入的装配公差问题。

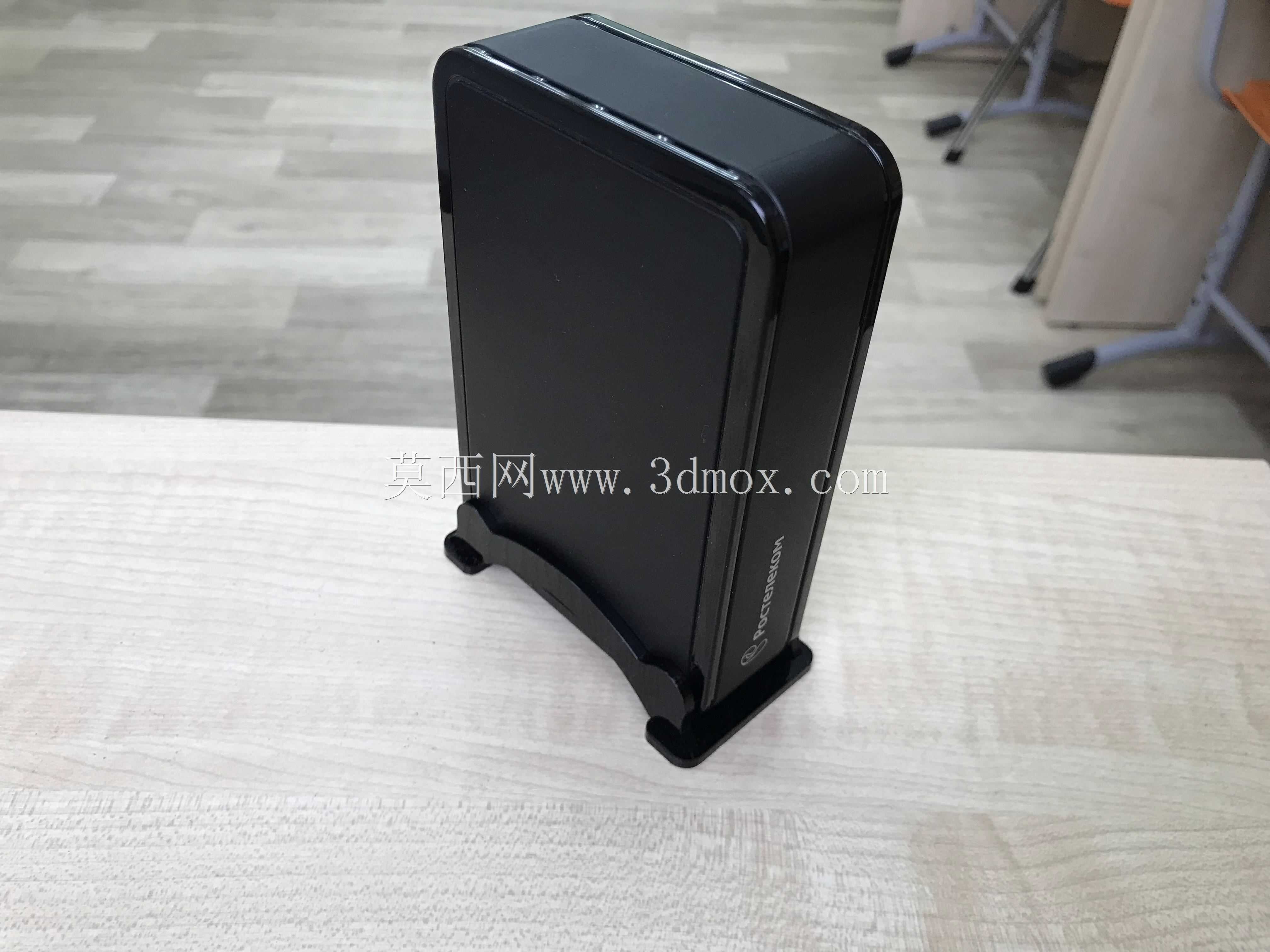

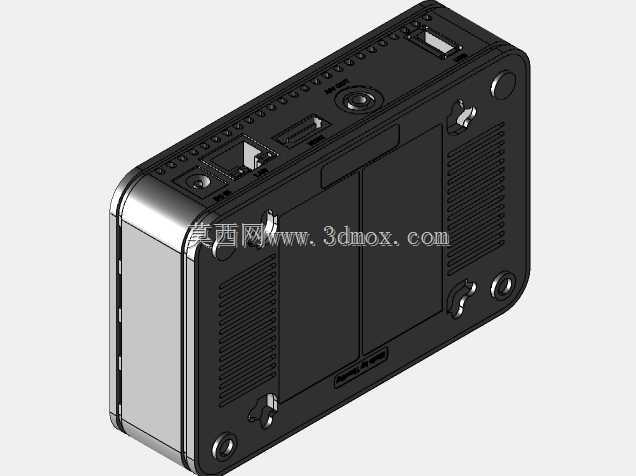

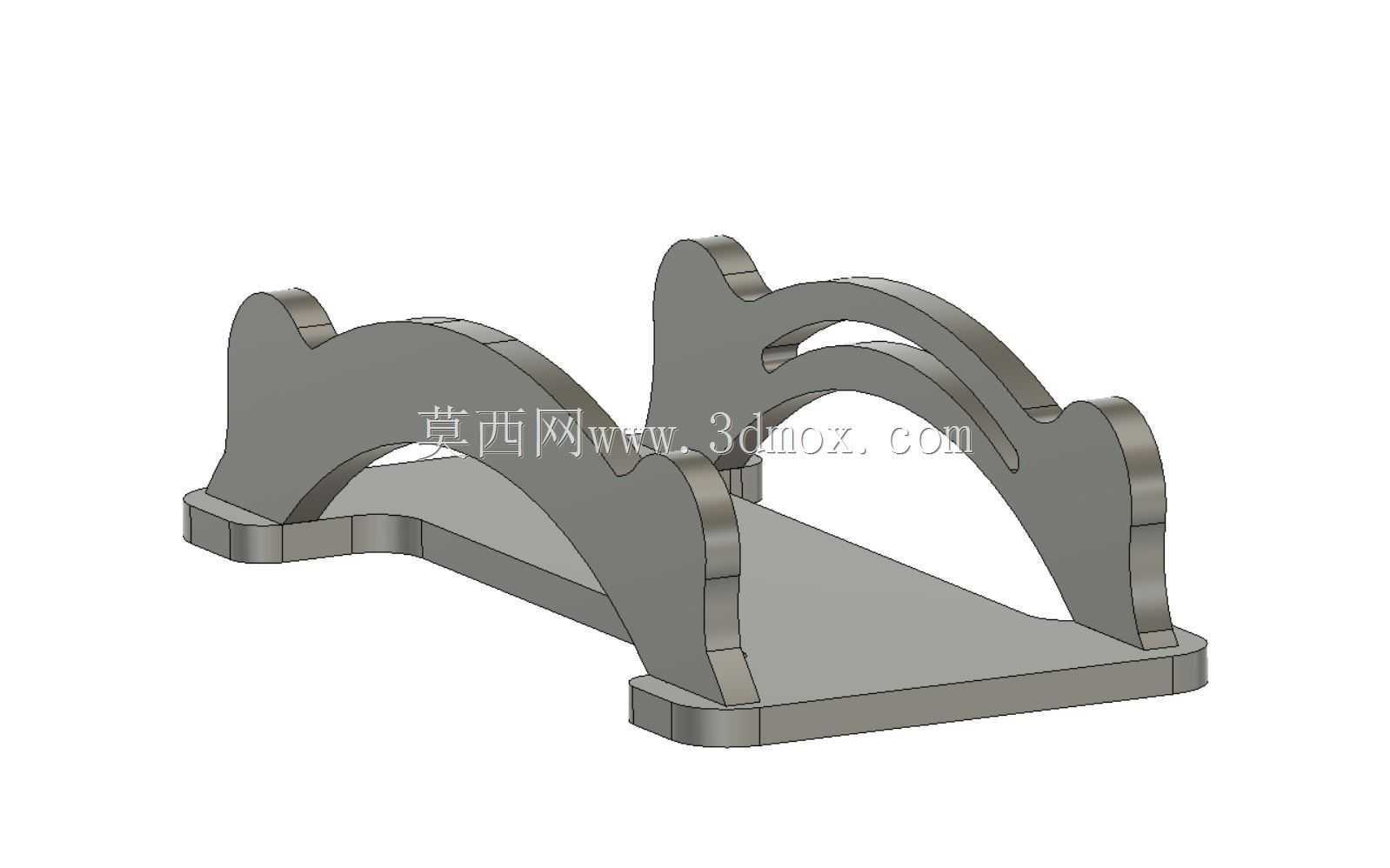

　　在安装边界与外形尺寸适配方面，该设备的薄型竖置设计专门针对电视柜后方的狭窄缝隙做了优化，整机平放或者竖放都可以稳定放置，底壳的四个边角设置了防滑橡胶垫的安装位，放置在光滑玻璃或者木质台面上不会出现滑移，同时机身背面预留了标准壁挂孔位，支持用户使用挂钉将设备固定在电视背面或者墙面弱电箱旁，进一步减少桌面空间占用。接口排布在同一侧的设计也大幅简化了现场布线的操作难度，施工人员在入户安装时，所有网线、电源线、音视频线都可以从同一侧梳理走线，配合扎带固定后线路整齐不杂乱，不会出现线材横跨机身、遮挡通风槽的问题。

　　从实际功能特性来看，该类IPTV终端通过以太网接入运营商的光纤宽带网络，将网络传输的流媒体信号解码后输出到电视显示端，附带的USB接口可以支持外接存储设备实现本地媒体播放、固件升级等扩展功能，复位按键采用内凹式设计，避免日常搬运过程中误触导致设备配置清空，机身外壳的材质选用阻燃ABS工程塑料，满足民用电子设备的防火阻燃要求，外壳表面做细磨砂纹理处理，日常使用中不容易残留指纹和轻微划痕，长期摆放也能保持外观整洁。结构建模过程中完整还原了外壳的壁厚、卡扣位置、散热格栅的每一条筋位、接口开孔的精确轮廓，以及内部主板的安装螺柱布局，所有配合面的间隙都按照实际量产产品的装配公差做了预留，扣合位置的卡扣变形量也符合塑料件的装配工艺要求，既不会出现扣合过松导致外壳开合异响，也不会因为扣合量过大导致装配时外壳断裂。对于从事通讯终端结构设计的工程师来说，该模型可以直接参考其紧凑空间下的接口排布逻辑、自然散热的格栅布局方式，以及薄型壳体的刚度加强设计思路，在开发同类迷你网络终端、电视盒子、边缘计算网关产品时，能够直接借鉴其空间利用率优化方案，避免出现接口干涉、散热不畅、装配困难等常见结构问题。
