小狗笔替换用铰接结构三维设计

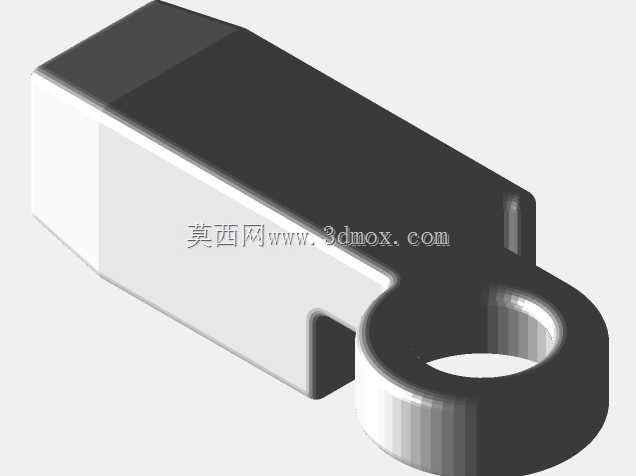

　　日常使用的按动式小狗笔在长期开合使用后，笔身端部的铰接位置很容易出现断裂、松脱问题，这类小配件往往没有单独的替换件供应，整笔丢弃会造成不必要的浪费，通过逆向测绘制作的铰接替换件，刚好可以解决这类文具维修的实际需求。从结构功能来看，这个铰接件承担着笔夹与笔身主体的连接作用，一端是卡入笔身塑料卡槽的矩形嵌装段，另一端是带通孔的铰接环，中间通过过渡段衔接两个功能区，开合过程中铰接环与笔夹的转轴配合，实现笔夹的翻转动作，同时矩形嵌装段需要完全贴合笔身的安装槽，保证装配后没有晃量，不会在日常携带时出现松动脱落的问题。设计过程中首先要匹配原有笔身的安装边界，矩形嵌装段的长宽尺寸需要和笔身预留的卡槽完全契合，过大会导致装配时撑裂笔身塑料壁，

　　过小则会出现装配间隙，使用时容易脱落；嵌装段的深度也要和卡槽深度匹配，保证装配后端面和笔身表面齐平，不会出现凸起硌手或者凹陷影响外观的问题。另一端的铰接环内径需要和原有笔夹的转轴直径做间隙配合，单边间隙控制在0.1mm左右，既可以保证笔夹翻转顺畅，不会出现卡滞，也不会因为间隙过大导致笔夹晃动，无法稳定夹持在书本、口袋上。铰接环的壁厚需要兼顾强度和安装空间，壁厚过薄在反复翻转受力时容易出现断裂，壁厚过厚则会和笔夹的两侧安装位产生干涉，无法正常装配。中间的过渡段采用圆弧过渡衔接矩形段和铰接环，避免直角位置出现应力集中，在笔夹反复开合的交变受力下，直角位置很容易成为应力断裂点，圆弧过渡可以有效分散受力，提升零件的使用寿命。

　　考虑到这类替换件大多采用FDM3D打印制作，设计时所有的棱角位置都做了0.2mm的倒角处理，避免打印过程中出现翘边、层间剥离的问题，同时也能去除装配时的锐边，不会划伤手部或者笔身表面。从实际应用场景来看，这类小尺寸铰接零件除了用于小狗笔的维修替换，其结构逻辑也可以延伸到其他小型文具、便携电子产品的铰接结构设计中，比如小型翻盖收纳盒、便携U盘的翻盖连接位，都可以参考这种一端嵌装、一端铰接的结构形式，在有限的安装空间内实现稳定的翻转连接功能。设计时没有采用多余的装饰结构，所有的型面都服务于装配和功能需求，矩形嵌装段的外侧平面和笔身外弧面完全贴合，装配后可以和原有笔身融为一体，不会有明显的替换件突兀感。铰接环的端面和笔夹的侧面齐平，

　　不会突出笔夹表面，避免日常携带时勾挂衣物或者口袋布料。受力层面，日常使用中笔夹开合的受力主要集中在铰接环和过渡段的连接位置，设计时特意将这个位置的截面做了局部加厚处理，在不超出安装边界的前提下提升了该位置的结构强度，经过反复开合测试，可以满足日常使用的强度需求，不会出现短时间断裂的问题。对于三维建模从业者来说，这类小零件的设计核心不在于复杂的曲面造型，而在于对安装边界的精准把控，以及对实际使用受力场景的理解，很多时候小零件的配合精度要求反而比大型结构件更高，因为安装空间的余量极小，尺寸偏差0.2mm就可能导致整个零件无法装配或者功能失效。在建模过程中需要优先确定两个核心安装基准：一个是矩形嵌装段的装配基准面，保证和笔身卡槽的贴合度；另一个是铰接环的中心轴线，保证和笔夹转轴的同轴度，两个基准之间的位置尺寸需要完全匹配原有零件的相对位置，否则装配后会出现笔夹歪斜、无法正常扣合的问题。整个零件的外形没有复杂的曲面特征，全部由规则的拉伸、切除特征构成，但是每一个尺寸都需要结合实际装配需求反复调整，比如矩形嵌装段侧面的微小拔模角度，是为了适配3D打印的工艺特性，同时也方便装配时顺利压入卡槽，不会出现压装过程中卡滞的问题。
