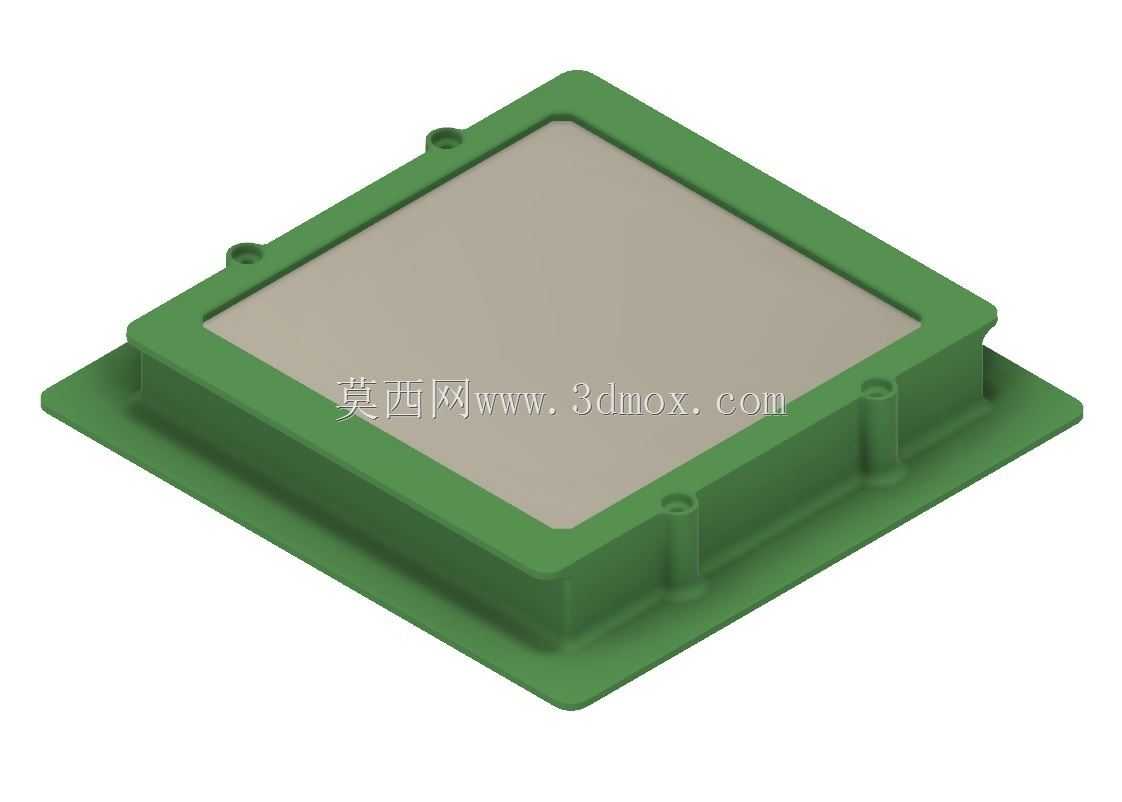

21mm适配X射线管铝制过滤器安装支架

　　在医用及工业射线检测场景中，射线输出端的过滤组件是调控射线质、优化成像质量的核心配套部件，这类过滤片多为薄型方形结构，自身无安装定位结构，直接贴附射线窗口时容易出现移位、倾斜，导致过滤区域覆盖不全，甚至出现漏射、成像灰度不均的问题，长期使用还可能因为固定不牢出现过滤片滑落，影响检测作业的稳定性。这款直径适配21mm规格的铝制过滤器支架，正是针对这类现场安装痛点设计的专用固定构件，核心作用是为薄型过滤片提供稳定的承载与定位基准，让过滤组件可以精准对齐X射线管的出射窗口，保证射线经过过滤区域时的均匀性。从结构设计来看，支架采用方形带围边的主体构型，中部下沉式的方形承载面完全匹配对应规格过滤片的外形尺寸，围边高度刚好覆盖过滤片的侧边厚度，

　　既可以限制过滤片在平面方向的窜动，又不会遮挡射线有效出射范围，避免支架本体对射线形成额外遮挡干扰成像。支架底部延伸出的法兰式安装边，四个角位设置了带凸台的安装孔位，凸台结构可以在安装时为紧固件提供均匀的承压面，避免锁紧时支架主体出现形变，同时四个安装孔的孔位间距完全匹配主流品牌射线管窗口的安装螺孔位置，包括西门子、飞利浦、岛津等常见的工业及医用射线设备窗口，以及Ecco-Ray、Agfa等品牌的准直器安装接口，不需要额外加工转接板就可以直接对位安装，大幅降低现场改装的工作量。设计过程中优先考虑了安装边界的适配性，支架整体外轮廓尺寸控制在射线窗口的安装法兰范围内，不会和周边的准直器、遮光器等相邻部件产生运动干涉，

　　安装后支架的承载面和射线窗口端面保持平行，保证过滤片和射线出射方向垂直，避免过滤片倾斜带来的射线过滤厚度不均问题。材质选用铝合金材质，一方面是因为铝合金本身密度较低，整体支架重量控制在较轻的区间，不会对射线管窗口的安装螺柱造成额外的载荷负担，长期使用不会出现螺柱变形、连接松动的问题；另一方面铝合金的加工性能优异，可以通过铣削加工保证安装面的平面度，让过滤片和支架承载面完全贴合，不会出现局部间隙导致的射线漏过。在实际使用场景中，这款支架可以快速完成过滤片的更换，不需要拆卸整个支架主体，只需要将过滤片从围边一侧滑入即可完成定位，更换不同厚度、不同材质的过滤片时都可以通用，适配射线检测中不同能量射线的过滤需求，

　　比如在低能射线检测时使用薄铝过滤片，在稍高能段使用铜铝复合过滤片时，支架的围边高度都可以满足固定要求，不需要更换支架。支架的安装凸台高度经过精准计算，锁紧安装螺丝后，支架底部和射线管窗口端面之间留有微小的均匀间隙，避免硬接触刮花射线窗口的铍窗表面，保护核心的射线输出部件，同时这个间隙也不会影响过滤片和窗口之间的距离，保证射线过滤的效果符合成像要求。和常见的胶粘固定、扎带捆绑的临时固定方式相比，这款支架的定位精度更高，重复安装的位置一致性好，每次更换过滤片后都能保证过滤区域和射线窗口完全对齐，不会出现人为安装带来的位置偏差，对于需要频繁更换过滤片的检测场景，比如工业无损检测的多材质工件检测、医用放射科的不同部位摄影需求，都可以大幅提升作业效率，减少因为过滤片位置不对带来的重拍、复检问题。支架的边角位置都做了小圆弧过渡处理，没有尖锐的毛刺棱角，安装操作时不会划伤操作人员，也不会在安装过程中刮蹭周边的设备线缆、外壳部件。整体结构没有复杂的异形曲面，加工工艺性好，常规的数控铣削就可以完成加工，加工成本较低，适合小批量定制或者批量配套使用，结构强度也完全满足现场使用要求，正常安装使用情况下不会出现开裂、变形等失效问题。
