带斜面可定制ABS电子设备防护外壳

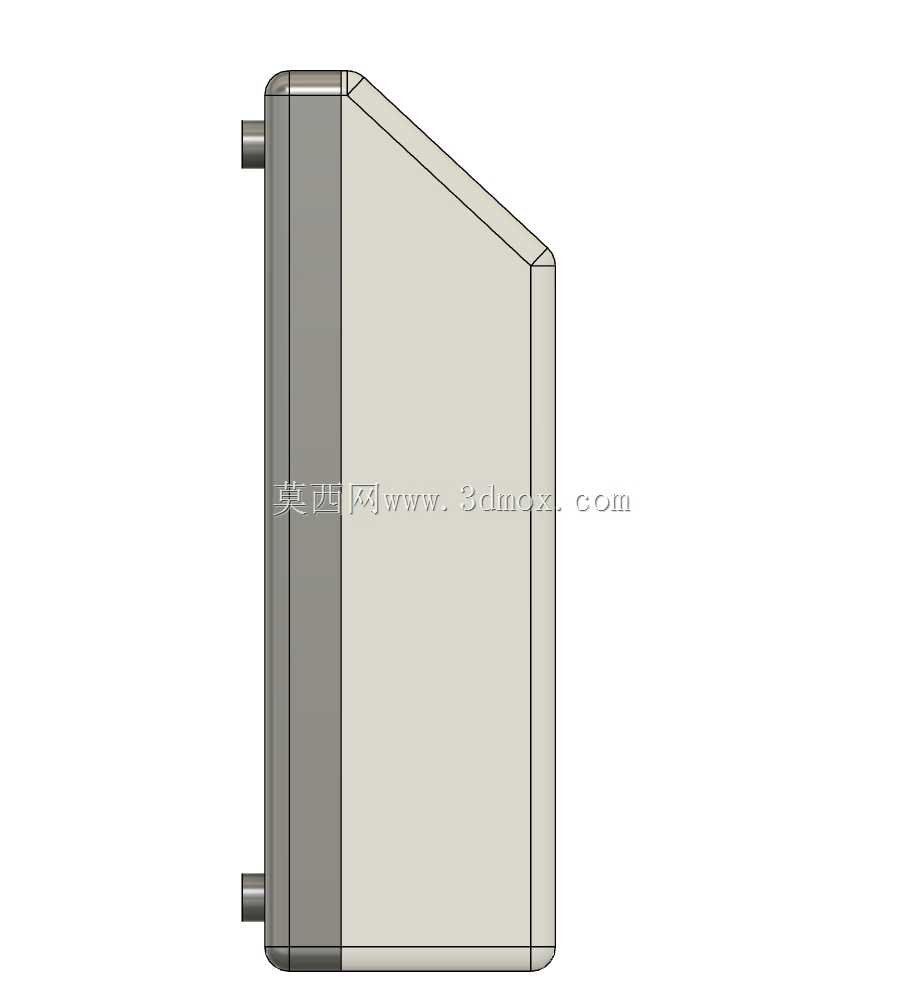

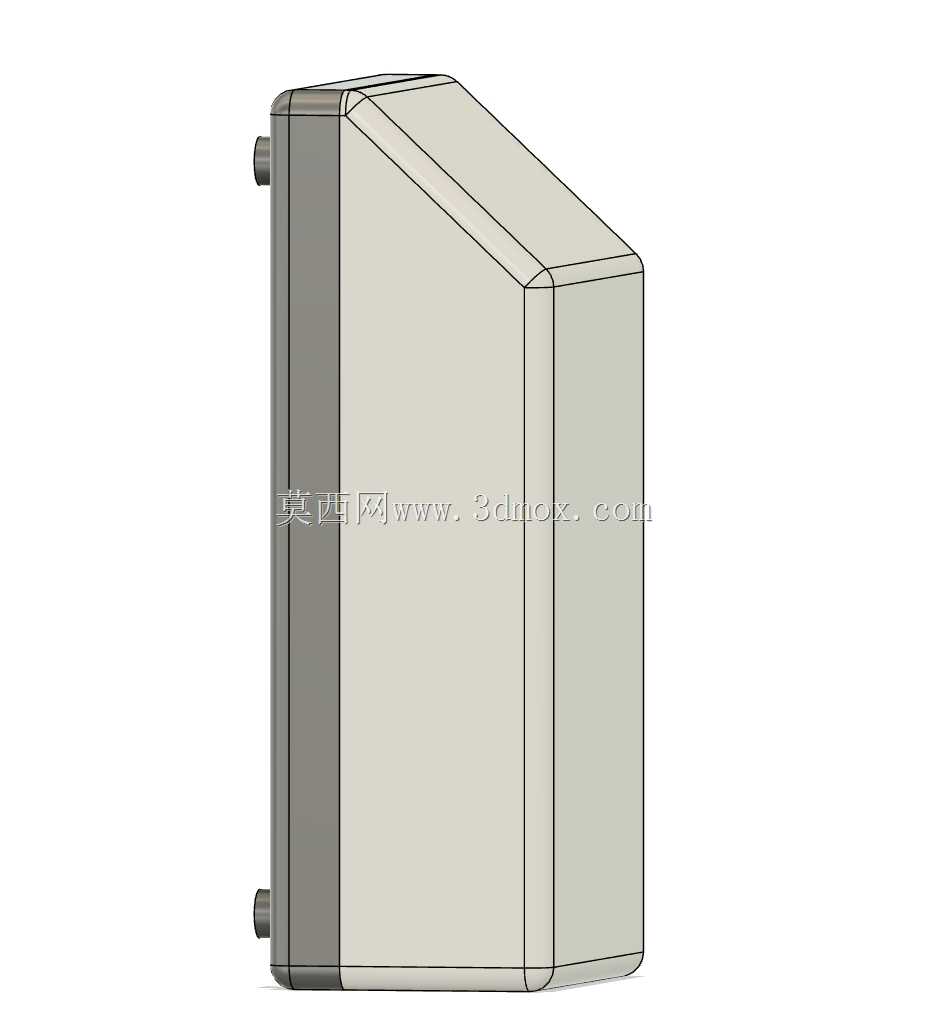

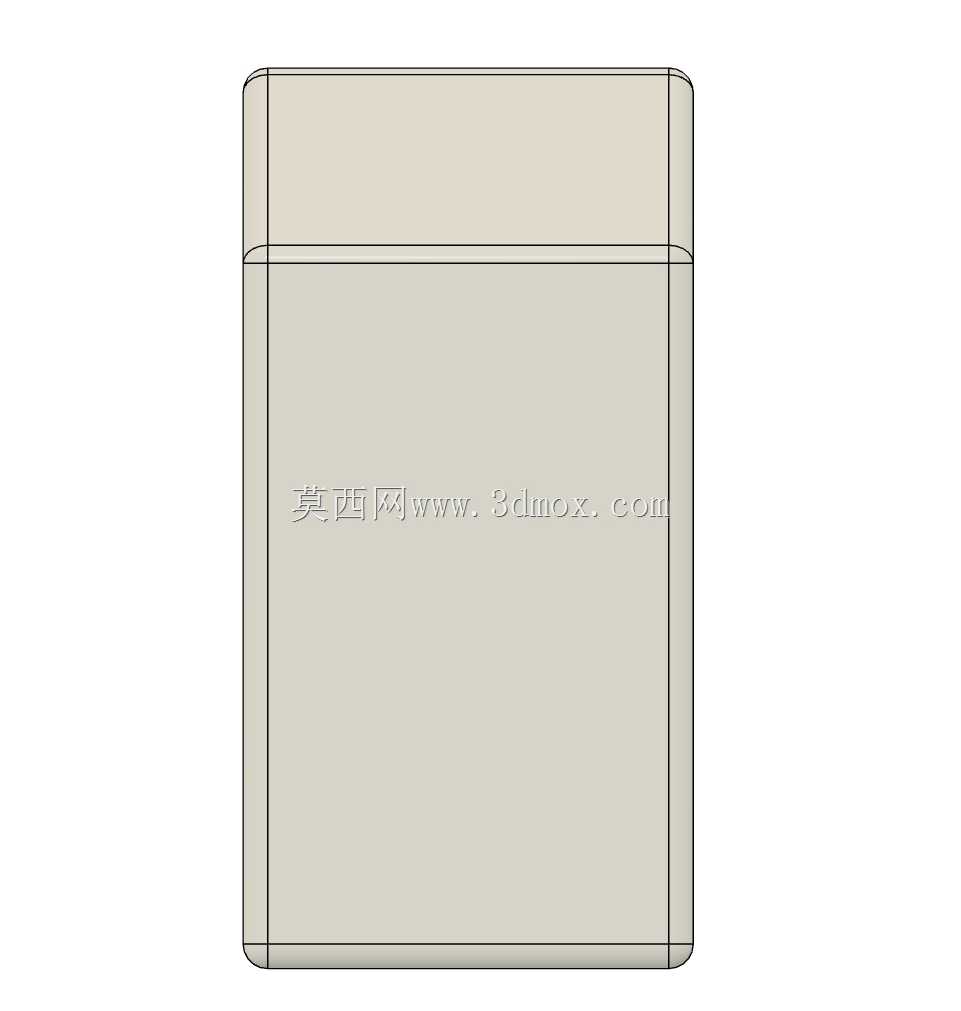

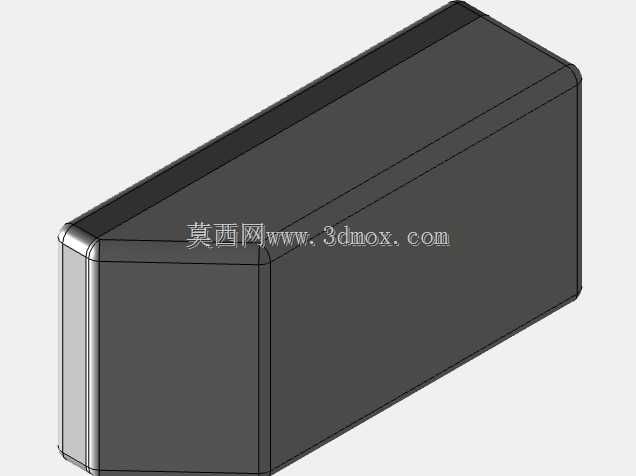

　　这种材料在电子壳体领域的应用已经过长期验证，兼顾了结构强度、自重控制与成本平衡，日常使用中可耐受常规的磕碰、挤压，不会像薄质PVC壳体那样容易出现开裂变形，同时材料本身的绝缘特性可满足低压电子设备的安全防护要求，避免内部电路与外部导体意外接触引发的短路风险。结构设计上，外壳做了倒角边缘处理，所有外露棱边均设置了圆弧过渡，既避免了锐边在装配、使用过程中划伤操作人员，也让壳体的视觉质感更柔和，同时倒角结构也能提升壳体边缘的结构强度，减少注塑成型过程中边缘缺料、应力集中导致的开裂问题。壳体的组装逻辑做了简化处理，不需要专用的工装夹具，仅用常规的十字螺丝刀、甚至手工拧动配套螺丝即可完成开合，内部预留的安装柱位置可根据PCB尺寸灵活调整，这款带斜面的ABS电子外壳，核心面向开源硬件开发、小型电子设备集成、DIY电子项目等场景设计，可直接适配各类尺寸的PCB电路板安装需求，覆盖Arduino、树莓派等主流开源开发板的二次封装场景，也可用于小型工业传感模块、桌面级控制单元、自制电子小设备的外部防护。从实际使用角度出发，外壳的斜面结构并非单纯的造型设计，而是充分考虑了桌面放置场景下的操作便利性——当外壳平置在工作台面时，斜面区域刚好对应操作人员的常规视线角度，无需抬高设备即可清晰观察斜面区域预留的显示窗口、按键安装位，避免了常规方正外壳需要俯身查看参数、抬手操作按键的别扭姿态，尤其适合长时间值守的小型桌面控制设备使用。外壳主体采用ABS材质成型，

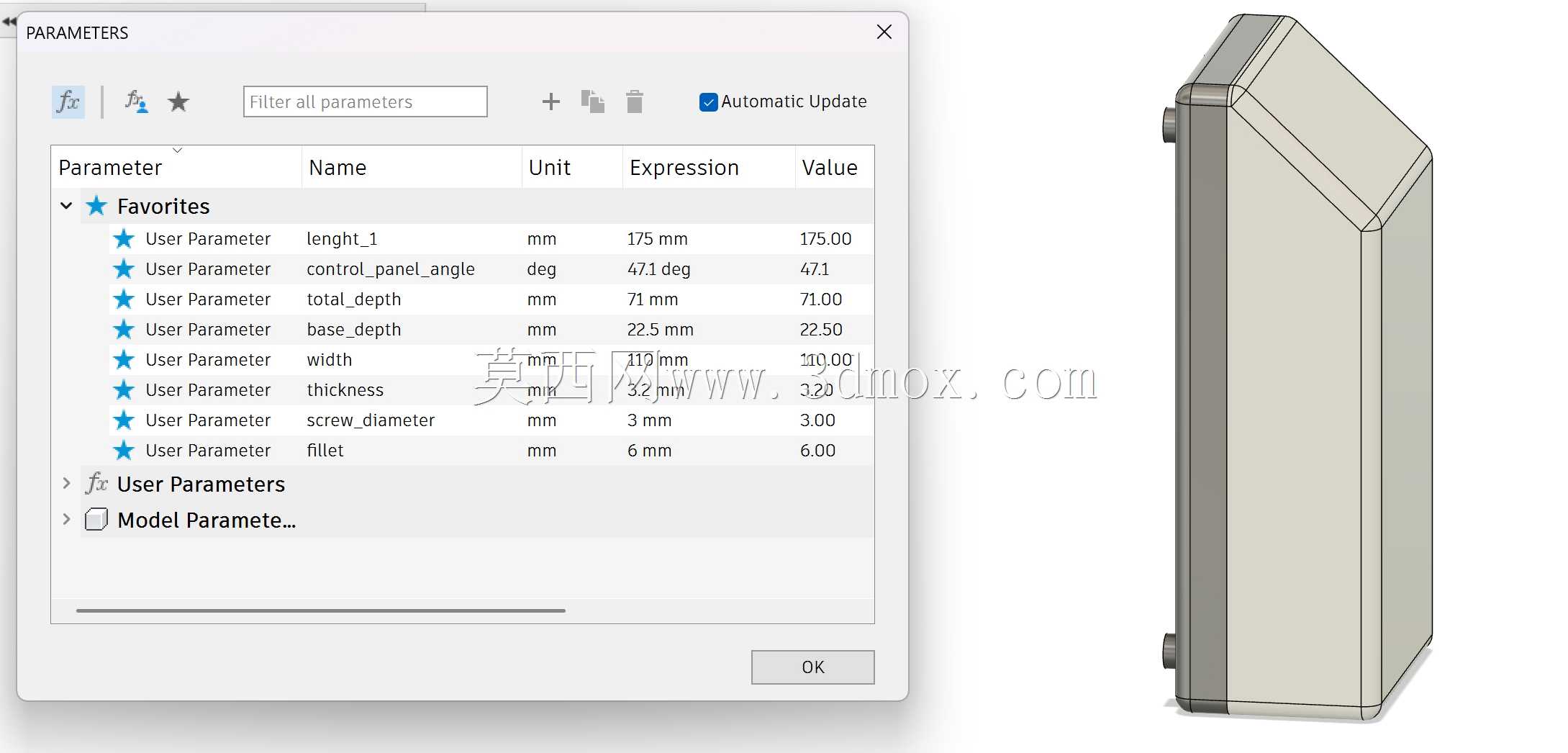

　　不需要额外做复杂的结构改造，对于电子爱好者、小批量试制的项目来说，可大幅缩短壳体适配的周期。壳体侧面预留了线缆穿装的安装孔位，可根据实际接线需求选择安装防水接头、固定线卡或者直接穿装导线，内部空间做了分区规划，PCB安装区域与线缆走线区域预留了足够的间隙，避免导线挤压电路板元件，同时也给后续加装散热片、小型散热风扇留出了冗余空间。作为参数化设计的壳体结构，其长度、宽度、高度三个核心尺寸均可根据实际项目需求调整，不需要重新从零开始建模，仅需修改对应参数即可生成适配不同尺寸PCB的外壳模型，对于需要做系列化电子设备开发的团队来说，可大幅减少壳体设计的重复工作量。安装边界方面，壳体底部预留了可选的固定孔位，既可以直接平放在桌面使用，

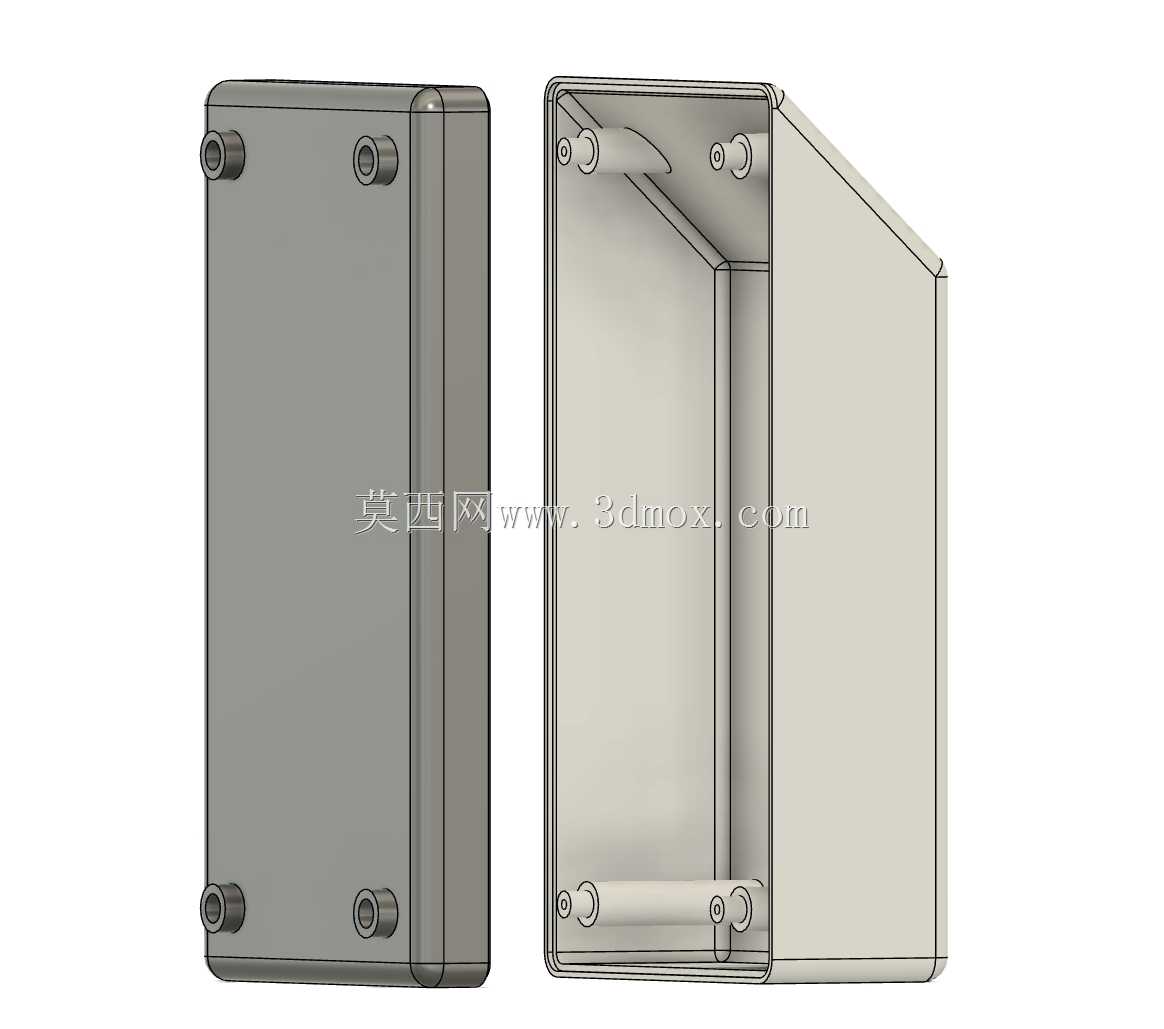

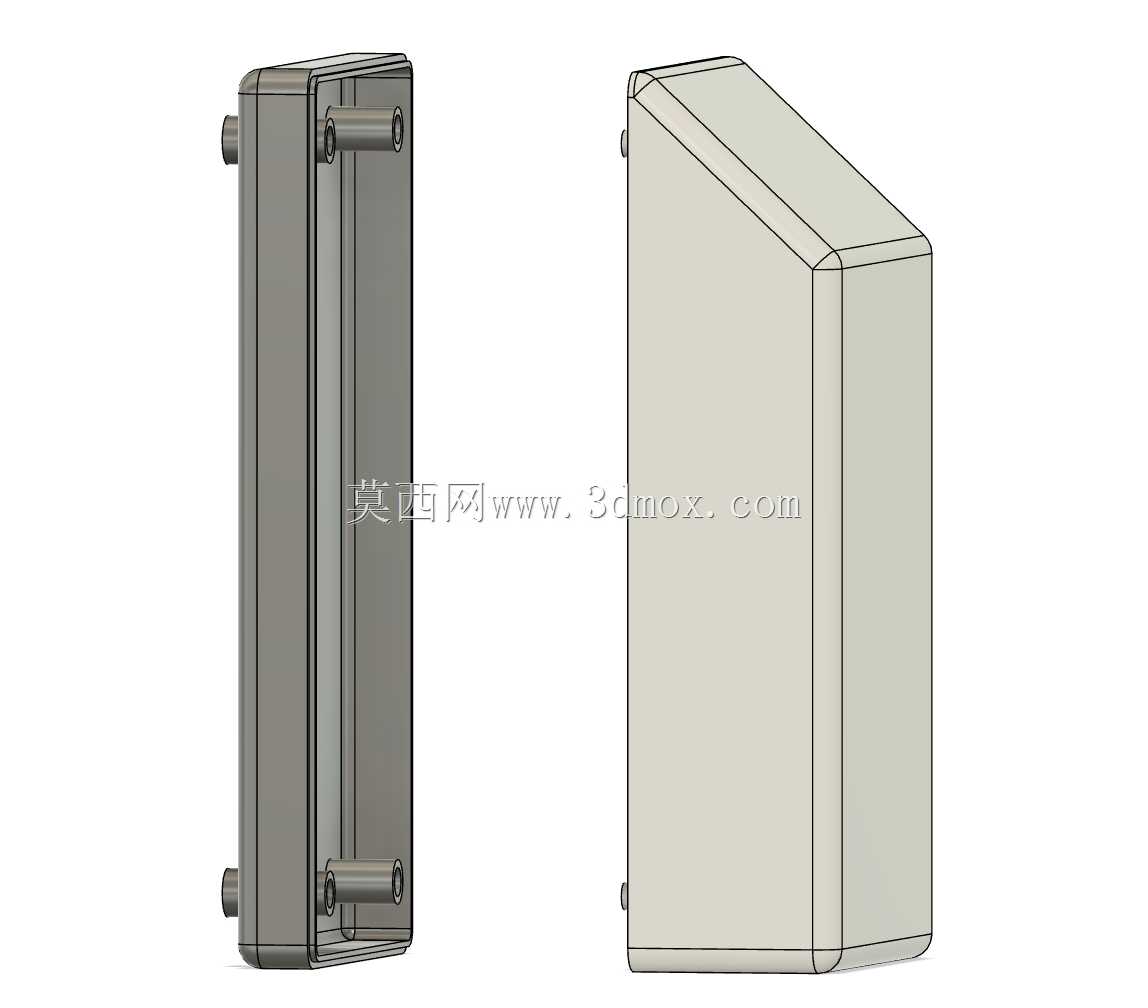

　　也可以通过螺丝将壳体固定在安装支架、设备面板、墙面导轨上，适配不同的安装场景需求；上下壳的配合面做了止口结构设计，合盖后可实现基础的防尘防护，减少日常环境中灰尘进入壳体内部堆积在电路板上的问题，适合普通室内办公、实验室、家用环境下的电子设备使用。从结构设计的细节来看，壳体的壁厚设置遵循了ABS注塑成型的常规工艺要求，整体壁厚均匀，避免了壁厚差异过大导致的注塑缩痕、成型变形问题，拐角处的圆角过渡也符合塑料件成型的工艺规范，不管是采用3D打印做小批量试制，还是开模做批量注塑生产，都不需要对结构做大幅调整，可直接对接生产环节。对于三维建模从业者来说，这款壳体的参数化设计逻辑也具备参考价值，所有特征均采用可编辑的参数化关联搭建，

　　修改核心尺寸时，安装柱位置、止口结构、斜面角度、孔位位置均可跟随尺寸变化自动适配，不会出现特征报错、结构错位的问题，可作为同类电子外壳参数化设计的参考模板，在此基础上拓展出不同造型、不同安装结构的电子壳体方案。在实际项目应用中，这类可定制外壳解决了很多电子开发者的痛点——很多自制电子项目往往因为找不到尺寸合适的现成外壳，只能裸露电路板使用，既存在安全隐患，也容易因为落灰、磕碰导致电路损坏，这款可调整尺寸的ABS外壳，可覆盖绝大多数小型电子项目的封装需求，从简单的电源模块、传感采集单元，到复杂的小型控制终端、DIY电子作品，都能通过调整参数获得适配的防护壳体，同时斜面的造型设计也让设备的外观更具辨识度，不会像通用方正外壳那样呆板。
