精巧水滴式间歇传动机构结构设计

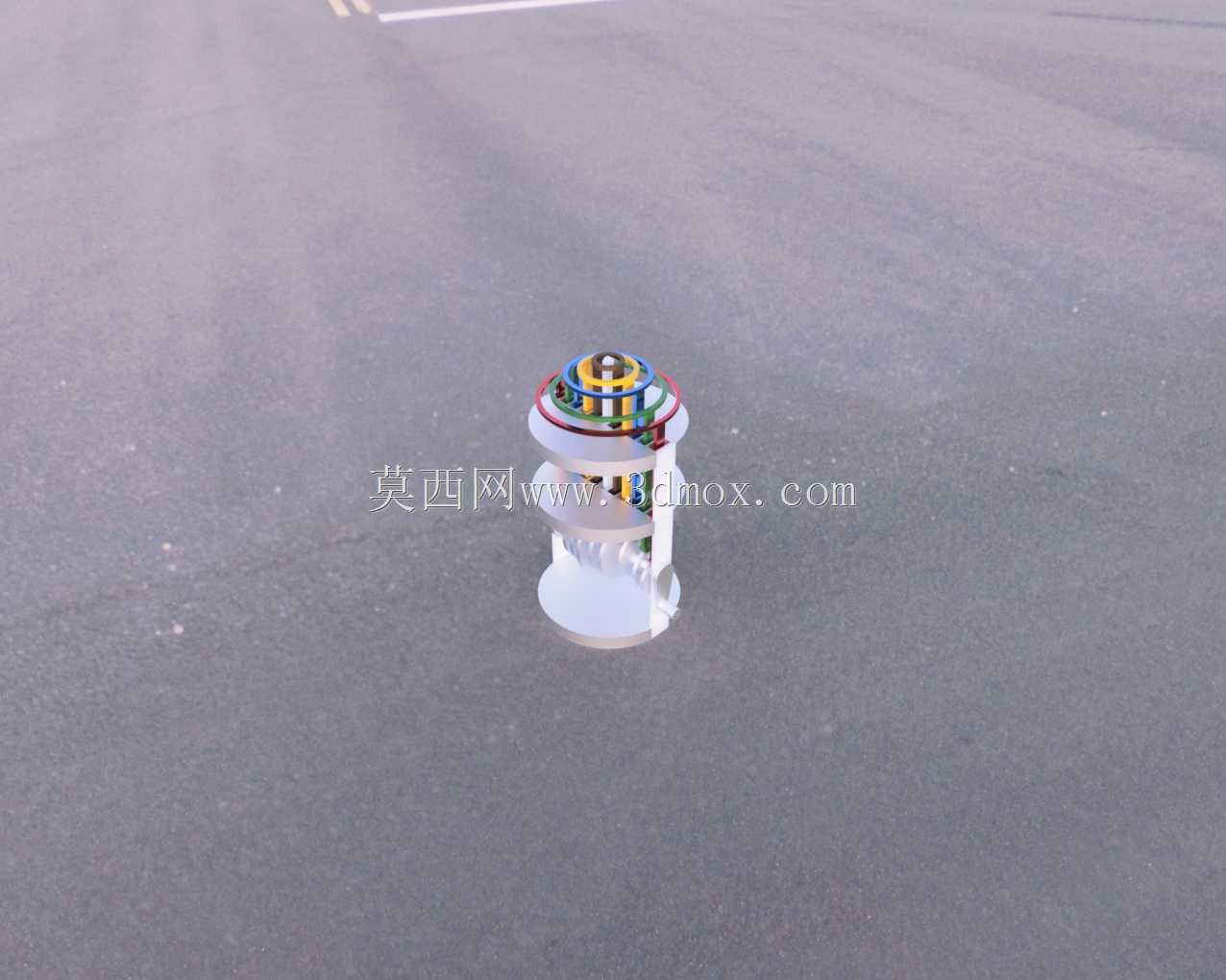

　　在精密传动与小型自动化执行单元的设计场景中，这类水滴形态的间歇传动机构，常被应用在需要周期性定角度输出、小负载步进动作的工位上，比如小型物料分拣台的拨料工位、文创类动态装置的动力输出端、教学演示用传动实验台，甚至部分精密仪器的分度调节结构中，都能看到这类机构的衍生应用。不同于常规槽轮、棘轮机构的生硬冲击，该水滴机构的核心设计思路是通过多层嵌套的凸轮与从动件配合，实现输出端近似水滴滴落节奏的平缓间歇动作，在运动起始和终止阶段的加速度曲线做了连续过渡处理，能有效降低机构运行时的碰撞噪音，减少接触副的磨损量，提升长期运行的稳定性。从结构布局来看，整个机构采用同轴分层堆叠的设计思路，上层为动力输入与凸轮导向组件，

　　中层布置了环形布置的滚柱从动件，下层集成了输出端的连接法兰与定位基座，所有运动副的配合间隙都控制在0.02mm以内，既保证了运动传递的顺畅性，也避免了间隙过大带来的回差问题。安装边界上，机构整体为圆柱形立式结构，底部基座预留了三个均布的沉头安装孔，可直接固定在厚度8mm以上的安装平板上，输入轴端预留了标准的联轴器对接位，可适配常规的微型直流电机、步进电机作为动力源，不需要额外设计转接法兰，能大幅缩短设备组装时的调试周期。实际使用过程中，该机构的输出动作分为两个阶段：在凸轮升程阶段，从动件带动输出轴做定角度回转，角度值可通过中层滚柱的数量进行调整，适配不同工位的分度需求；在凸轮回程阶段，输出轴保持完全锁止状态，

　　锁止接触面采用了锥面配合设计，锁止力均匀分布，不会出现常规棘轮机构的滑齿问题，即使在输出端带轻微负载的情况下，也能保持稳定的定位精度。设计过程中，所有运动接触件都做了表面硬化处理，接触表面粗糙度控制在Ra0.8以下，配合润滑脂填充的储油槽结构，可实现长时间免维护运行，不需要频繁拆解加注润滑剂。不同于常规传动机构外露的运动部件，该机构的外层设置了透明防护壳体，既可以直观观察内部的运动状态，方便教学演示时的原理讲解，也能避免外部粉尘、碎屑进入运动副内部，适配多粉尘的车间作业环境。在做三维建模时，该机构的所有配合面都做了公差匹配设计，装配过程中不需要额外修配即可实现顺畅转动，输出端的法兰面预留了标准的螺纹孔位，可直接对接拨杆、

　　转盘等执行配件，不需要二次加工。从受力角度分析，机构的动力传递路径经过多层分流，输入扭矩不会直接作用在单个从动件上，而是通过三个对称布置的滚柱同时承载，大幅降低了单个零件的受力负荷，在同等体积下，能传递的扭矩比常规槽轮机构高出40%左右，适合在安装空间受限、又需要一定输出扭矩的场景下使用。很多设计师在做小型分度装置选型时，往往会优先选择标准的分割器，但标准分割器的成本较高，且安装尺寸固定，很难适配紧凑空间的设计需求，这类水滴机构的结构紧凑，整体直径仅为标准45DF分割器的三分之二，成本却不到后者的五分之一，在轻负载、中低速的分度场景下，完全可以替代标准分割器使用，兼顾成本与性能需求。在做结构验证时，该机构的运动仿真过程中没有出现干涉问题，所有运动部件的行程都预留了足够的安全距离，即使在输入转速波动±20%的情况下，输出动作依然能保持稳定，不会出现卡滞或跳步的问题。基座部分采用了一体化的设计思路，将轴承安装位、定位止口、安装孔集成在同一个零件上，减少了装配时的累积误差，装配完成后的整体同轴度可控制在0.01mm以内，保证了高速运行时的动平衡性能，不会出现明显的振动问题。
