精密传动用轨道衬垫结构设计方案

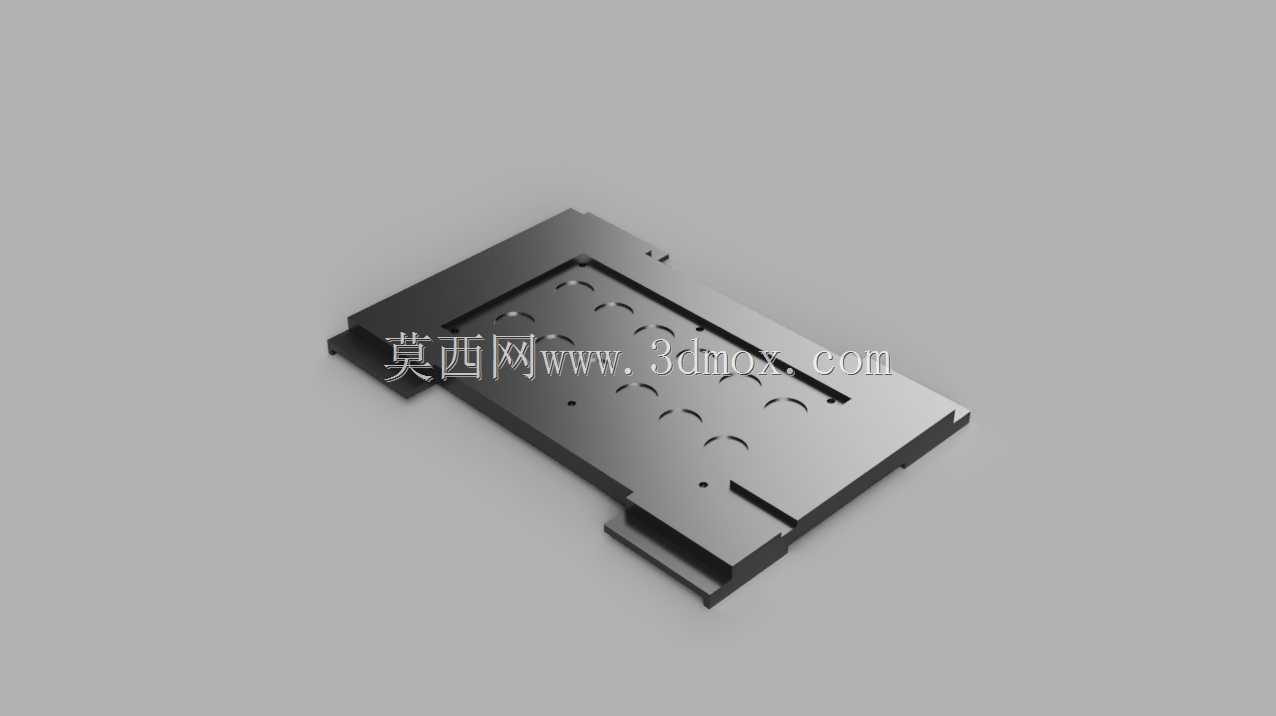

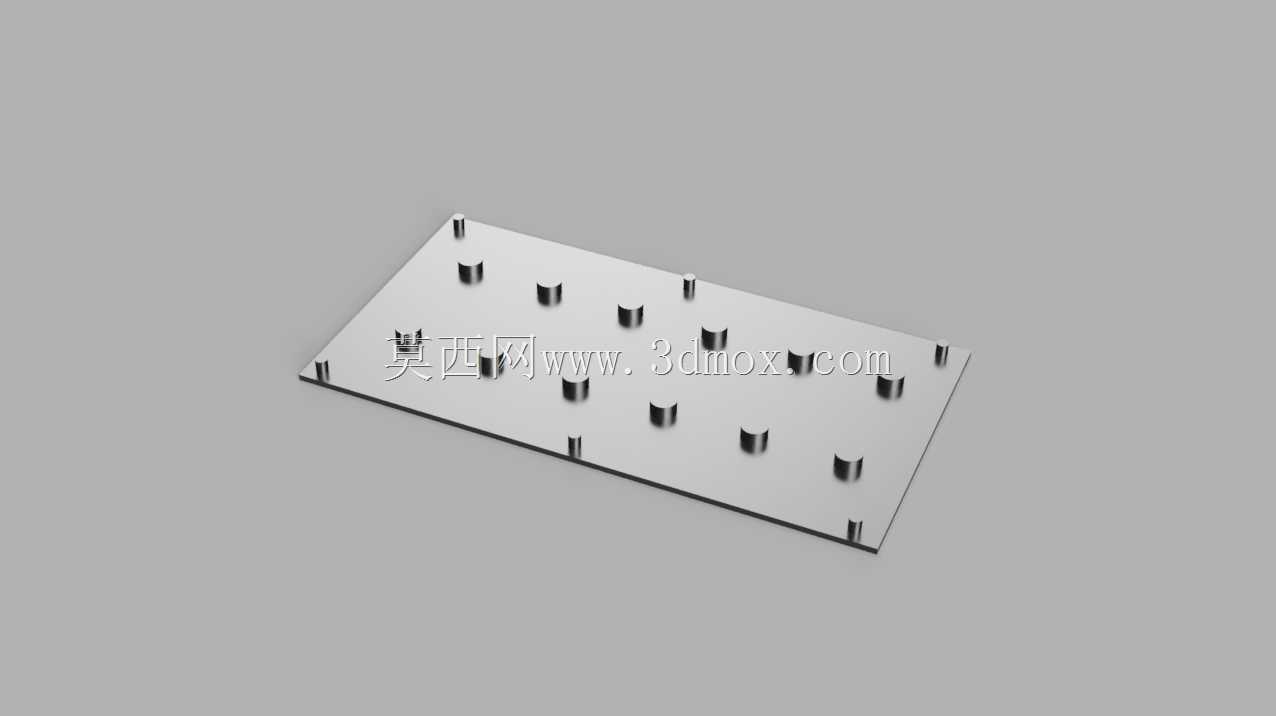

　　在直线传动系统的实际应用场景里，轨道衬垫是承担滑动面载荷隔离、运动导向辅助的核心接触部件，常见于自动化输送线、精密检测平台、小型滑动工装的导轨副配套结构中，其设计合理性直接影响整套滑动机构的运行平顺性与耐磨寿命。不同于常规的一体式导轨滑块结构，这类轨道衬垫多作为独立的接触垫层安装在滑动载具与导轨基准面之间，不需要集成滚动体保持架，结构更简洁，适配低速、轻载但对安装空间有严格限制的传动场景，比如小型电子元器件分拣设备的滑台垫层、实验室精密位移台的滑动接触面、非标工装的导向支撑垫等，都能看到这类结构的应用。从功能特性来看，这款衬垫的主体采用平板式基体设计，基体上分布的多组弧形凹槽并非随意排布，每一处凹槽的位置都对应导轨面的储油槽点位，

　　滑动过程中凹槽可以留存少量润滑脂，避免接触面出现干磨状态，同时凹槽边缘的微小倒角能够刮除导轨面附着的细小金属碎屑，防止硬质颗粒嵌入接触面造成导轨面拉毛。衬垫两侧的折边结构是安装定位的核心边界，折边的内侧面与导轨的侧基准面保持小间隙配合，安装时不需要额外加工定位销孔，只需要通过基体上预留的沉头孔即可完成与上部载具的固定，折边的高度经过匹配计算，刚好卡在导轨侧面的导向台阶处，能够承受滑动过程中产生的侧向倾覆力矩，避免载具在横向受力时出现脱轨风险。设计这类衬垫时，首先要明确适配导轨的截面尺寸，先根据导轨的宽度确定衬垫基体的总宽，再结合载具的安装孔位排布沉头孔的位置，沉头孔的深度要保证固定螺丝安装后端面低于衬垫接触面0.2mm以上，

　　防止螺丝端面突出刮擦导轨基准面。基体上的弧形槽排布需要对应导轨面的润滑点间距，槽深控制在0.5mm到1mm之间，过深会降低衬垫的整体结构强度，过浅则无法起到储油容屑的作用。两侧折边的折弯角度要严格控制在90度±0.1度范围内，折弯处的圆角半径不能过大，否则会导致折边与导轨侧面出现线接触，加快局部磨损速度。从安装边界来看，这款衬垫的总厚度控制在3mm左右，适配安装空间高度不小于4mm的滑动副，基体长度方向的两端做了15度的导入倒角，安装时可以顺着倒角快速滑入导轨面，不需要强行对位敲击，避免衬垫边缘出现磕碰变形。衬垫与导轨面的接触平面度要求控制在0.05mm以内，安装后不需要额外刮研，只要固定螺丝按对角线顺序均匀锁紧，

　　就能保证整个接触面与导轨面均匀贴合，不会出现局部应力集中导致的偏磨问题。在实际选型应用中，这类衬垫不需要搭配复杂的密封组件，日常维护只需要定期在凹槽处补充润滑脂即可，相比带滚动体的滑块结构，其抗粉尘污染能力更强，在多尘的车间环境下也能保持稳定的滑动性能，不会因为粉尘进入滚动体轨道出现卡滞问题。针对不同的载荷场景，只需要调整衬垫的基体厚度与折边高度，不需要改动整体的安装接口，就能适配同系列不同规格的导轨，具备较强的通用适配性。建模过程中，需要重点关注折弯处的工艺缺口设计，在折边与基体的连接处预留微小的工艺退刀位，避免钣金折弯时出现材料挤压隆起，导致安装时折边与导轨侧面出现干涉。所有的棱角位置都做了微小的倒钝处理，既可以避免安装时划伤操作人员，也能防止尖锐棱边刮除导轨面上的润滑涂层。
