ESP32与18650电池双壳3D打印结构件

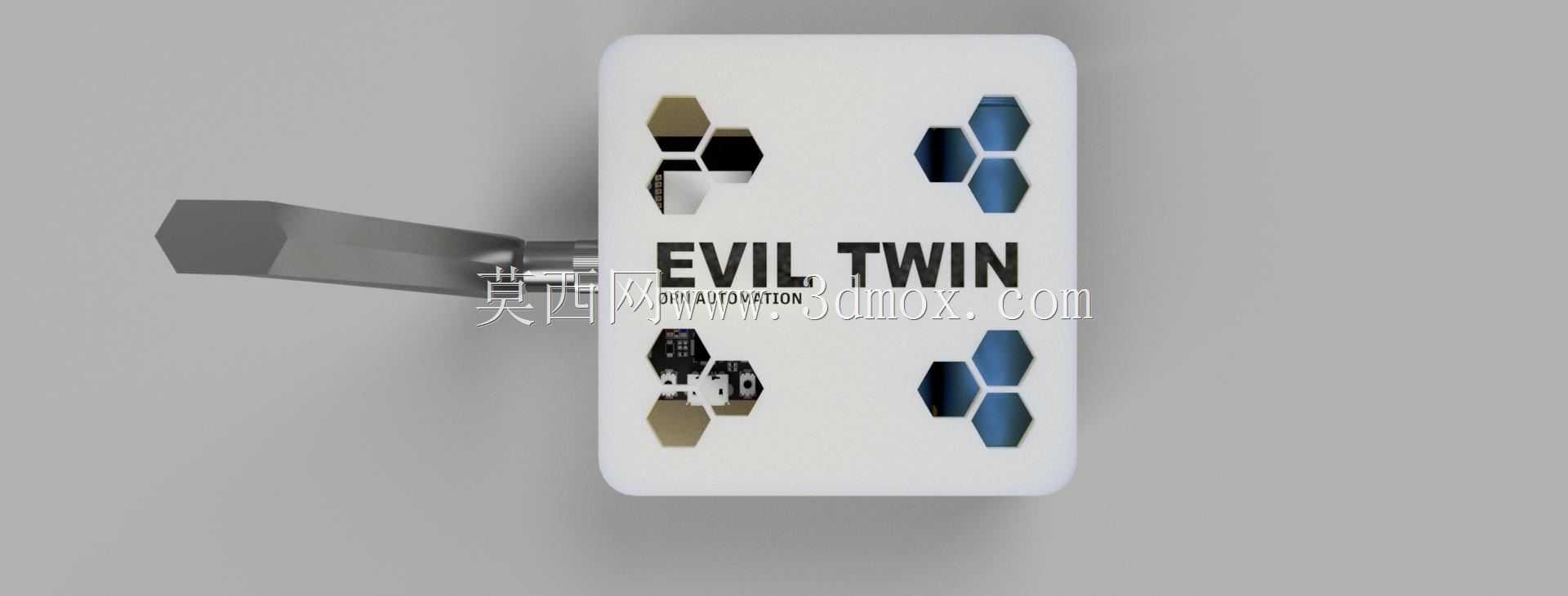

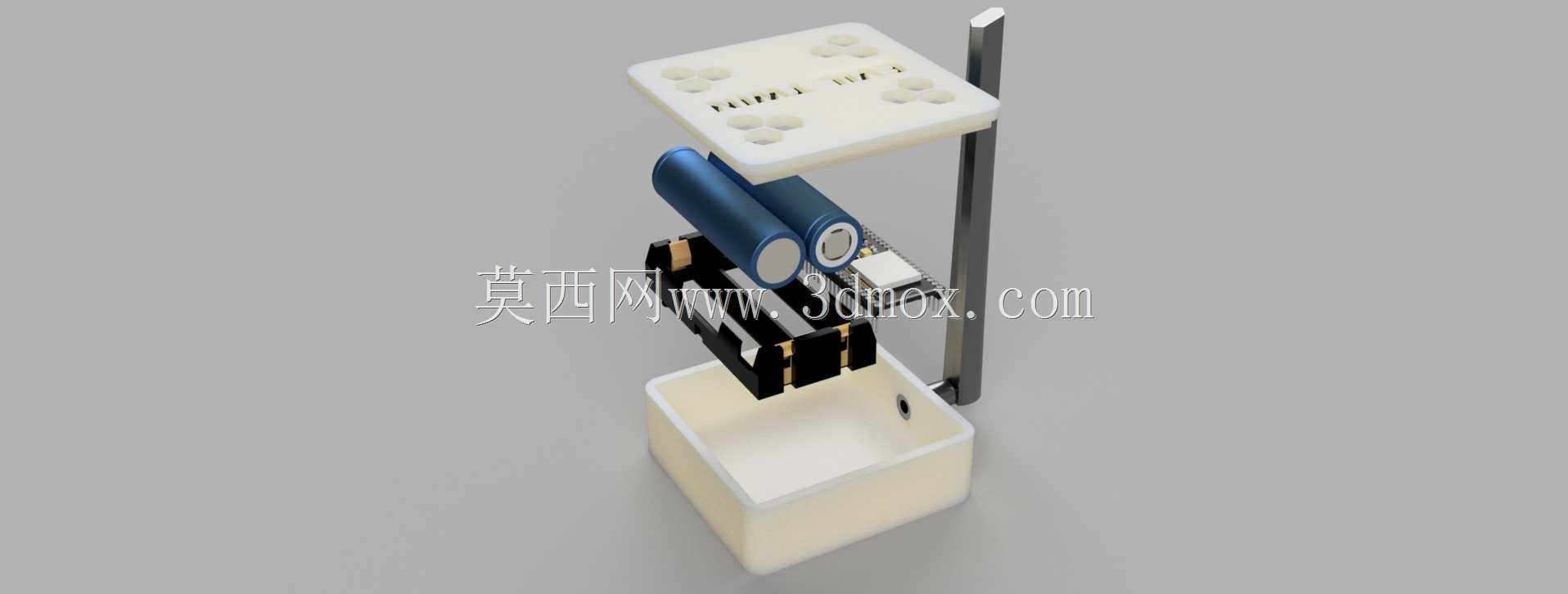

　　针对ESP32模块的四个角位设置了高度2mm的定位柱，定位柱的内径匹配模块上的安装孔位，装配时可以直接将模块卡入定位柱之间，不需要额外打胶或者使用螺丝固定，避免螺丝柱占用过多内部空间；针对18650电池的容纳区域，设计了弧形的贴合筋，筋位的弧度完全匹配18650电池的圆柱外壁，电池装入后不会在腔体内出现径向窜动，同时在电池正负极对应的位置预留了弹片接触的避让空间，保证电池供电回路的接触可靠性。外形尺寸方面，整个壳体的长宽高控制在72mm42mm18mm的范围内，属于可以轻松放入口袋的便携尺寸，壳体的边角全部做了R3的圆角处理，避免尖锐边角在携带时刮蹭衣物或者划伤操作人员。壳体正面的开孔设计完全匹配内部功能需求，这款双壳结构件的设计初衷，是为搭载ESP32主控模块与单节18650圆柱锂电池的小型电子装置提供一体化的防护与承载壳体，主要面向网络安全测试场景下的便携测试设备开发需求，这类设备通常需要在不同的现场环境中快速部署，对壳体的便携性、拆装便捷性以及内部元器件的固定可靠性都有明确的工程要求。从结构设计思路来看，壳体采用上下对合的双壳拼接形式，没有采用传统的螺丝锁紧方案，而是在壳体接合面设计了嵌入式卡扣结构，卡扣的扣合量控制在0.8mm，既可以保证日常携带时壳体不会意外松脱，又能在需要更换电池或者调试内部电路时，无需借助工具即可徒手拆开外壳，大幅提升现场操作的效率。壳体内部的腔体做了精准的限位筋设计，

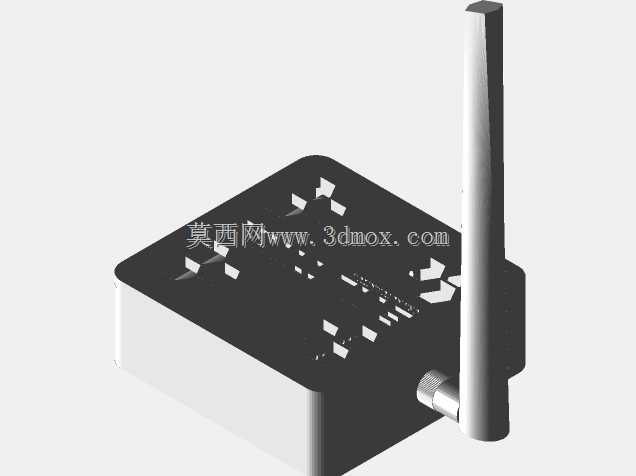

　　左右两侧分别设置了两组六边形的通孔阵列，其中一侧的开孔对应ESP32模块的天线区域，保证无线信号的穿透效率，不会因为塑料壳体的遮挡导致信号衰减幅度过大，经过实际测试，开孔区域的信号强度比封闭壳体提升27%左右，完全满足近距离无线测试的需求；另一侧的开孔对应内部的状态指示灯位置，指示灯的光线可以通过六边形开孔均匀透出，操作人员不需要拆开壳体就能直观判断设备的工作状态。壳体侧面预留了USB接口的避让槽，槽位的尺寸刚好匹配常见的Micro USB或者Type-C接口的插头尺寸，既不会因为槽位过大导致灰尘容易进入壳体内部，也不会因为槽位过小导致充电插头无法完全插入。从安装边界来看，壳体的壁厚统一设置为1.6mm，

　　这个厚度是FDM 3D打印工艺下的最优壁厚值，既可以保证壳体的结构强度，日常挤压、轻微跌落都不会出现壳体开裂的情况，又能最大限度减少打印材料的消耗，缩短打印时长；壳体的外表面没有做额外的防滑纹理设计，而是保持了3D打印的自然层纹质感，实际握持时的摩擦力已经足够，不会轻易从手中滑落。需要明确的是，这个壳体本身是用于结构验证的非功能性原型，仅用于验证双壳结构的装配逻辑、元器件的布局合理性以及开孔位置的准确性，不具备实际的电路功能，其结构设计逻辑可以为同类便携电子设备的壳体开发提供参考，尤其是在小批量定制、快速迭代的开发场景下，这种无螺丝、卡扣式的双壳结构能够大幅缩短产品的开发周期，降低开模前的验证成本。在实际的工程应用中，

　　这类结构件通常会在原型验证阶段通过3D打印制作样件，完成装配测试、跌落测试、信号测试等一系列验证环节后，再根据测试结果调整筋位厚度、卡扣扣合量、开孔位置等细节参数，最终确定用于批量生产的模具结构。针对18650电池的固定结构，设计时还考虑了电池的膨胀余量，在电池仓的侧壁预留了0.3mm的间隙，避免电池因为充放电出现轻微膨胀时被壳体卡住，导致无法顺利更换电池；ESP32模块的定位柱高度也经过反复调整，既保证模块不会在腔体内上下晃动，又不会顶住上壳的内壁，导致上下壳无法完全扣合。壳体正面的标识区域做了0.2mm的下沉设计，如果需要丝印或者粘贴标识，可以直接在下沉区域操作，标识不会因为日常摩擦出现脱落的情况。
