3D打印机用电线规整收纳布线盒结构

　　桌面级FDM3D打印机在日常使用中，机身外露的线束杂乱是多数DIY机型与入门机型的通病，步进电机线、加热头测温线、热床供电线、限位开关信号线如果随意散落在机身框架外侧，不仅会在打印头高速往复运动时出现剐蹭拖曳的风险，还容易因为长期弯折、积灰导致线材外皮老化破损，甚至引发短路、信号干扰等问题，直接影响打印过程的稳定性。这款布线盒正是针对这类场景设计的外置理线构件，可直接安装在3D打印机的铝型材框架侧边，将分散的多股线材统一收纳在盒体内部，让机身走线更加规整，同时对线材形成物理防护。

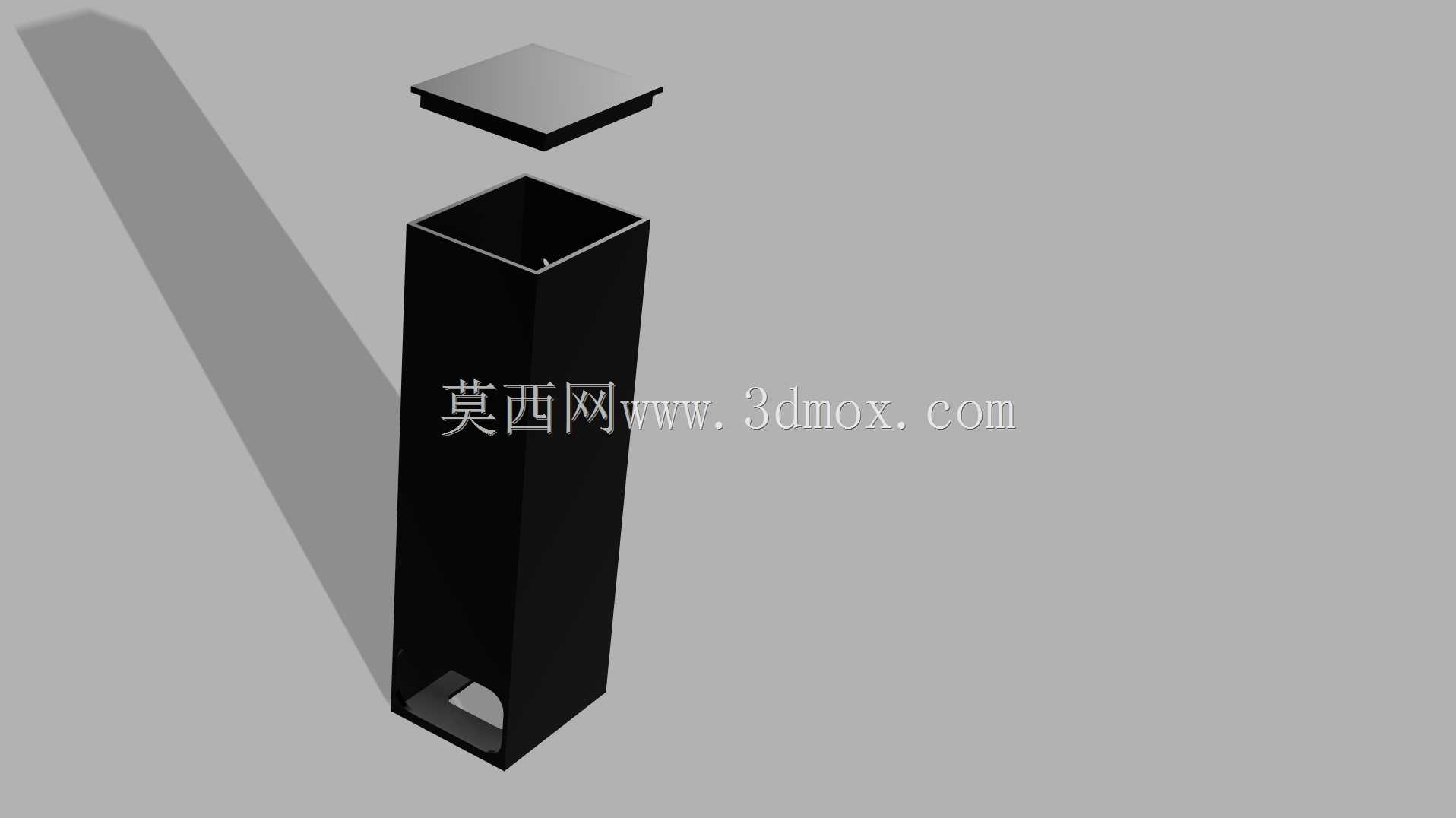

　　从结构设计来看，这款线盒采用分体式结构，主体为立式长方通造型，底部预留了对应线材直径的穿线缺口，可直接将从机身各部件引出的线材从底部缺口穿入盒内，沿着盒体内部空腔向上规整排布后，从盒体上端引出连接到主控板对应接口，避免线材外露悬空。盒盖采用平板扣合式设计，无需额外螺丝固定，直接盖合在盒体上端开口处即可完成封闭，既可以阻挡打印过程中产生的PLA、ABS碎屑飘入盒内堆积在线材表面，也能避免外界的灰尘、少量喷淋的冷却水汽接触线材接头，降低线路接触不良的概率。

　　设计过程中充分考虑了3D打印的成型特性，整体结构没有大角度悬空面，所有竖直面均为90度直壁，打印时无需添加额外支撑材料，直接采用常规PLA耗材即可完成打印成型，成型后几乎不需要后续打磨修整，去除底部打印 raft 即可直接投入使用。盒体的壁厚设置为1.8mm，刚好匹配常规0.4mm喷嘴3D打印机的3层壁厚打印参数，既保证了盒体本身的结构强度，不会因为日常拆装、线材拉扯出现开裂变形，也不会因为壁厚过大导致打印时间过长、耗材浪费。

　　安装边界方面，这款线盒的整体截面尺寸为40mm*40mm，整体高度可根据不同机型的框架高度灵活调整，适配市面上多数2020、2040铝型材框架的桌面级3D打印机，安装时可通过扎带穿过盒体背部预留的隐形扎带槽，直接绑定在铝型材的槽道上，不需要对原有设备框架进行打孔、攻丝等二次加工，也不会占用打印平台的有效成型空间，不会和X轴、Z轴的运动行程产生干涉。盒体底部的穿线缺口做了圆角过渡处理，不会因为直角边缘长期剐蹭磨损线材外皮，即使线材随着打印头运动存在小幅度的往复拉扯，也能通过圆角接触面分散应力，延长线材的使用寿命。

　　在实际使用场景中，这款线盒除了可以规整供电与信号线材，还可以在盒体内部预留少量空间放置小型的磁环、滤波电容等抗干扰元件，进一步降低步进电机运动时产生的电磁信号对测温、限位信号的干扰，减少打印过程中出现的温度误判、限位误触发等故障。相较于市面上常见的缠绕管、理线夹这类零散理线配件，这种一体式盒体结构的理线方案防护性更强，整体外观也更加简洁，打印完成后可以根据机身的整体配色选择对应颜色的耗材制作，和设备本身的视觉风格保持统一。

　　结构细节上，盒体和盒盖的配合面做了0.2mm的间隙公差，即使打印过程中存在少量的材料收缩变形，盒盖也能顺畅扣合，不会出现过紧卡滞或者过松容易脱落的问题。盒体内部没有额外的加强筋或者分隔结构，用户可以根据自身的线材数量、排布需求灵活调整内部走线方式，既可以将所有线材集中排布，也可以自行添加3D打印的小分隔片将强电供电线和弱电信号线分开排布，进一步降低信号干扰的可能性。对于经常需要改装3D打印机、添加自动调平传感器、更换挤出机套件的用户来说，这种可快速开合的线盒结构也方便后续调整线路、更换配件，不需要反复拆解扎带、缠绕管，大幅降低设备维护的操作成本。
