带圆孔凸台阶梯式组合支撑结构件

　　这类组合式支撑结构件常出现在工装夹具定位模块、小型设备安装基座、教学实训几何建模考核场景中，区别于标准型材拼接的支撑件，其一体化成型的结构能避免多件装配带来的累计误差，在需要保证同轴度与支撑平面度的工位上优势明显。从结构布局来看，主体采用阶梯式分层设计，下层宽幅底座提供足够的接地支撑面积，可分散上部承载的压应力，避免安装后出现侧倾偏移；中层平台作为主要承载面，平面度公差需控制在IT7级区间，适配需要平稳放置的功能模块安装；上部的带圆孔凸台是核心功能位，圆孔的内壁粗糙度需达到Ra1.6以下，可作为销轴穿接、导向杆定位的基准孔，孔位与下层底座的垂直度公差不超过0.02mm，保证穿接部件的运动同轴度。

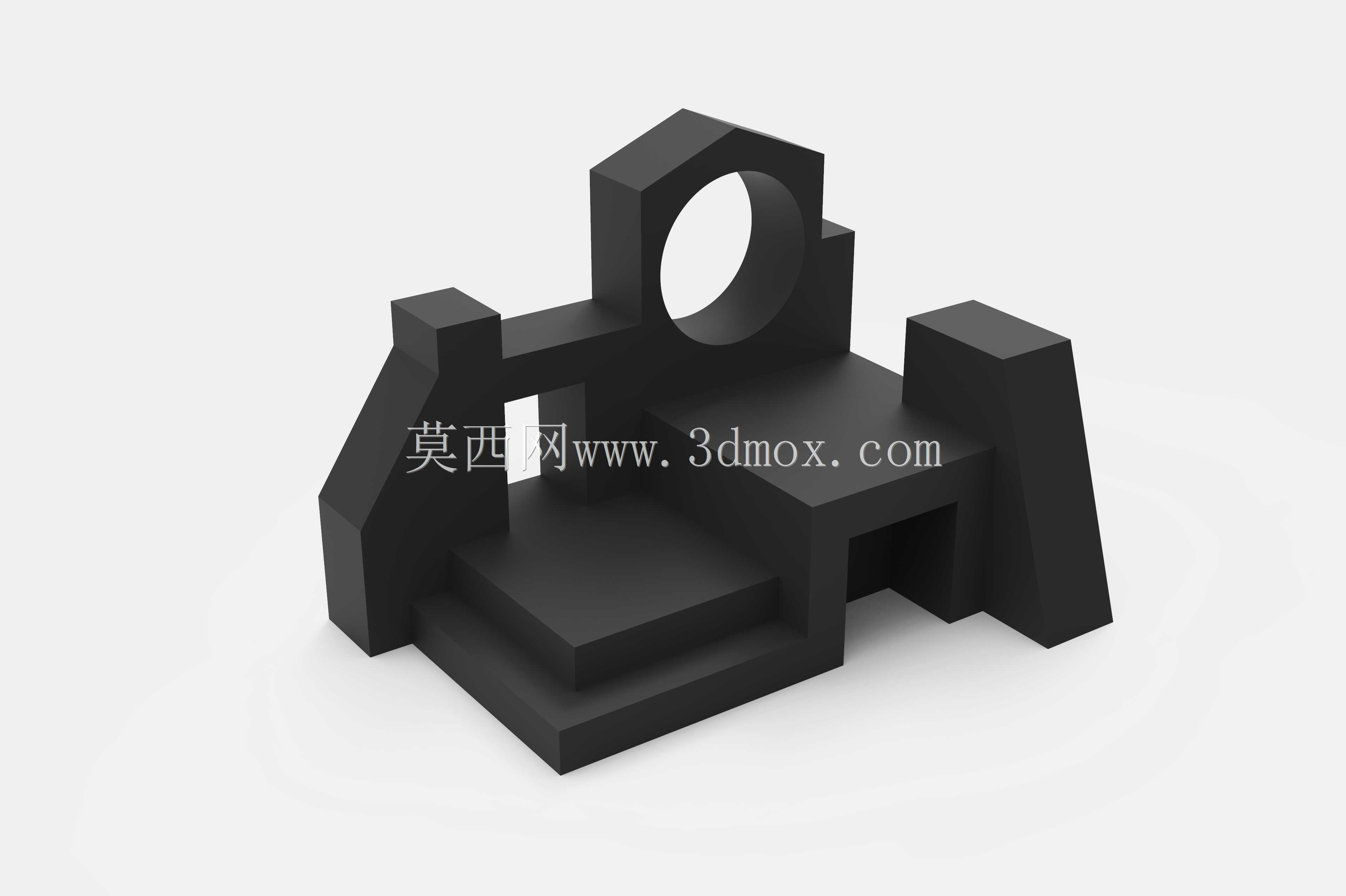

　　两侧对称布置的立式凸块起到侧向限位作用，凸块的内侧平面与中层平台保持垂直，可对安装在平台上的模块进行左右方向的位置约束，防止受横向载荷时出现窜动。设计过程中首先确定安装边界：底座的长宽尺寸需匹配常见的工装台T型槽间距，预留的安装孔位（图中未完全展示的底部结构）需对齐标准槽距，无需额外转接板即可直接固定；整体高度控制在120mm以内，避免上部安装部件后整体重心过高，影响工位稳定性。结构的壁厚设计遵循均匀化原则，所有实体壁厚保持在8-10mm区间，转角处采用R2的圆角过渡，既可以减少3D打印或注塑成型时的应力集中问题，也能避免机加工时出现崩边缺陷。带圆孔的凸台部分做了局部加厚处理，圆孔周边的壁厚达到12mm，

　　防止销轴反复插拔后出现孔口变形、磨损超差的问题。从实际使用场景出发，这类结构件如果用于教学实训，可作为几何建模练习的典型案例，覆盖拉伸、切除、圆角、基准对齐等多个基础建模命令的操作考核，帮助初学者建立从二维草图到三维实体的建模逻辑，理解结构设计中公差配合、壁厚均匀、应力分散的核心原则；如果用于工业工装场景，可作为小型检测设备的定位基座，圆孔内穿接定位销后可固定待检测的小型零件，两侧凸块限制零件的转动自由度，阶梯平台承托零件的基准面，完成快速装夹定位。需要注意的是，这类一体化结构件在加工时，圆孔的加工需采用铰孔工艺保证内壁精度，底座平面需经过铣削加工保证平面度，若采用3D打印成型，需注意摆放方向避免圆孔处出现支撑残留，影响装配精度。

　　结构的重量经过优化，在保证结构强度的前提下去除了非承载区域的多余材料，中层平台下方的镂空区域（图中可见的下部缺口）既可以减轻整体重量，也能作为走线槽位，方便安装在平台上的检测模块布设线缆，避免线缆外露影响工位整洁。两侧凸块的顶部做了小角度倒角，方便安装时引导模块滑入定位位置，减少装配时的对位难度。整体结构没有复杂的曲面特征，全部采用规则的几何特征组合，加工工艺性好，无论是采用传统铣削加工还是增材制造都能快速成型，适配小批量定制化的工装需求，也能满足教学场景下的快速打样需求。在选型适配时，需要重点核对圆孔的直径尺寸与待穿接销轴的配合公差，若为间隙配合可选用H7/g6的公差带，若为定位过盈配合则选用H7/p6的公差带，同时要确认底座的安装孔距与现场安装位的匹配度，避免出现无法固定的问题。
