多关节桌面教学演示机械臂结构

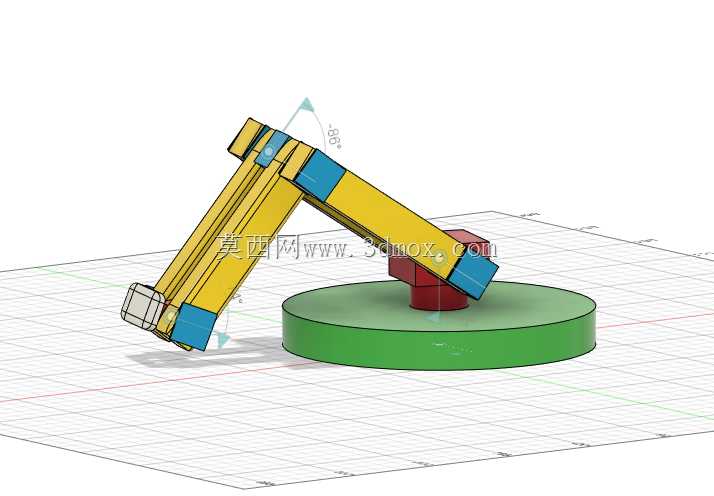

　　该铰接式机械臂结构主要面向小型桌面级教学演示、简易工位辅助操作场景设计，整体采用分段式臂体铰接布局，底部设置圆形回转支撑底座，可实现水平面内360度全周回转动作，底座与地面安装面的接触边界为圆形平面，安装时仅需保证安装面平面度公差在0.2mm以内即可满足回转平稳性要求，无需额外预埋复杂连接结构。臂体部分共设置两处铰接转动副，靠近底座的第一关节可实现竖直平面内0至135度的俯仰摆动，靠近末端的第二关节可实现相对第一臂段0至90度的角度调整，两处关节均采用销轴铰接配合，转动副处预留有标准紧固件安装位，可根据实际负载需求加装阻尼垫片或者微型驱动元件，实现关节位置的锁止或者动力驱动。从实际使用场景来看，

　　该结构可直接用于高校机械原理课程的机构运动演示，帮助学习者理解多自由度串联铰接机构的运动逻辑，也可加装微型气动吸盘或者简易夹爪，作为小型自动化工位的上下料辅助机构，完成轻量小零件的工位间转运动作，适配电子元器件组装、小型零件分拣等低负载作业场景。设计过程中优先考虑了结构的易加工性，所有臂段均采用等截面矩形型材拼接结构，无需复杂的曲面加工工序，普通铣削设备即可完成全部零件的加工制作，铰接孔的位置公差控制在0.1mm以内，即可保证装配后各关节转动无卡滞，臂体运动过程中不会出现干涉问题。末端执行器安装位采用标准方形连接接口，可适配多种通用小型末端执行件，无需额外制作转接法兰，降低了场景适配的改造成本。整体结构的运动包络边界清晰，

　　在最大伸展状态下，末端距离底座中心的水平伸出距离控制在合理范围内，不会出现重心超出底座支撑边界导致的倾覆问题，底座的直径尺寸经过配重校核，即使在臂体完全水平伸展的状态下，整体结构的重心投影依然落在底座支撑面内部，无需额外加装地脚固定即可稳定放置在工作台面上。各臂段的侧面预留有走线槽位，若后续加装驱动电机、传感器等电控元件，线路可沿臂段内部隐藏布置，不会出现运动过程中线路拉扯、剐蹭的问题。铰接关节处的限位结构直接集成在臂段本体上，无需额外安装外置限位块，当关节摆动到极限角度时，臂段的贴合面会直接接触实现硬限位，避免关节过转导致的结构损坏，同时也简化了零件数量，降低了整体装配难度。从安装适配性来看，该结构的底座安装孔位采用通用环形布置，可直接固定在标准铝型材工作台的T型槽上，也可通过转接板安装在各类小型移动平台上，拓展作为移动操作机器人的执行端使用。
