家用柜门插销式锁紧固定结构设计

　　日常家用场景里，各类柜体、小型检修门、户外储物箱的闭合固定，往往不需要复杂的电控锁具，这类纯机械锁紧结构的应用占比极高，从阳台储物柜的侧门、工具箱的翻盖，到小型设备的检修舱盖，都能见到这类插销式锁紧结构的身影。这套锁紧结构采用插销配合卡扣式锁座的组合形式，核心功能是实现活动门板与固定框架之间的快速锁止与解锁，不需要额外配套钥匙，通过手动扳动锁体上的拨杆就能完成操作，适配日常高频次开合的使用需求。

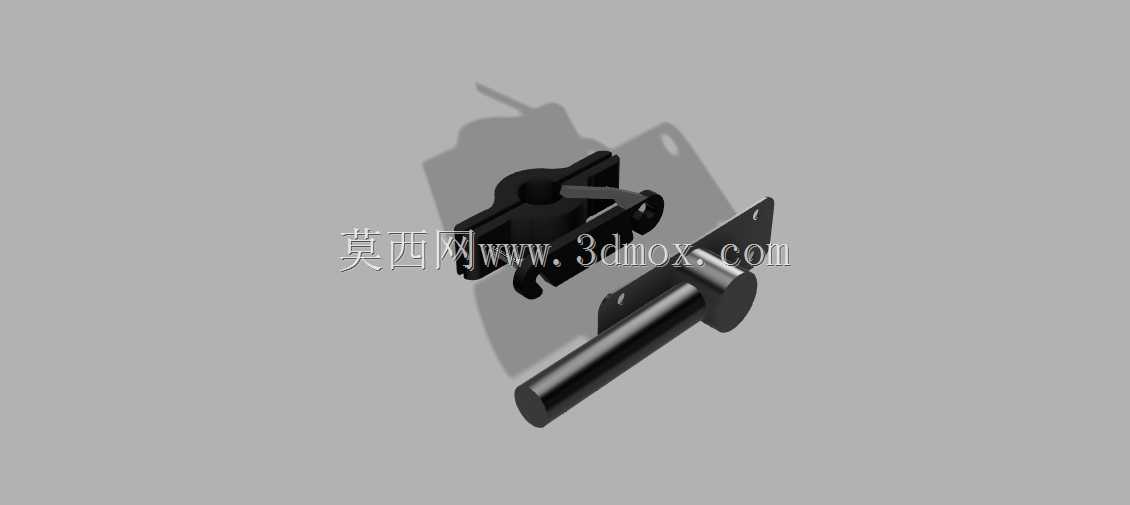

　　从结构设计逻辑来看，整套部件分为锁体基座、活动锁舌、扳动拨杆、配套锁座、插销杆几个核心部分。锁体基座采用带安装孔的平板式设计，两个安装孔分布在基座的对角位置，安装时可以直接通过自攻螺丝固定在活动门板的侧面，不需要在门板上加工复杂的沉台或者异型槽，对安装面的平整度要求不高，哪怕是木质板材、薄金属板甚至硬质塑料板材都能完成固定，适配的基材范围很广。活动锁舌与扳动拨杆采用联动设计，拨杆向上扳起时，锁舌回缩到锁体内部，此时门板可以自由开合；拨杆向下压到位时，锁舌伸出卡入配套的锁座卡槽内，完成锁止动作，整个操作行程控制在15毫米左右，扳动的阻尼感适中，不会因为轻微震动就出现自行解锁的情况，也不需要施加过大的操作力，老人小孩都能轻松操作。

　　配套的锁座同样采用平板带孔设计，安装时固定在门框对应的位置，锁座上的卡槽开口做了15度的导入倒角，哪怕门板闭合时存在2毫米以内的位置偏差，锁舌也能顺着倒角顺利滑入卡槽，降低了安装时的对位精度要求，普通用户不需要专业测量工具，靠简单的划线标记就能完成整套结构的装配。配套的横向插销杆是这套结构的扩展功能部件，当需要对双开式柜门进行固定时，可以将插销杆穿入锁体对应的通孔内，插销杆的一端可以插入门框上预先加工的定位孔，实现上下方向的限位，此时整套结构同时具备横向锁止与纵向插销固定的双重作用，不需要额外加装第二套锁具，就能满足双开门的固定需求。

　　从安装边界尺寸来看，锁体基座的整体长度控制在70毫米，宽度45毫米，锁体本身的厚度不超过20毫米，安装后突出门板表面的尺寸很小，不会出现磕碰剐蹭的问题，适配门板厚度在12毫米到25毫米之间的场景，不管是常见的18毫米厚生态板柜体，还是1.5毫米厚的薄钢板设备舱门，都能找到对应的安装适配方案。锁舌的伸出长度为12毫米，卡入锁座的有效啮合长度达到10毫米，能够承受一定的侧向拉力，日常使用中哪怕柜门受到轻微的向外推力，也不会出现锁舌脱开的情况，完全满足家用场景的受力需求。

　　设计过程中特意规避了细小的零散零件，整个锁体的活动部件都集成在基座内部，不会出现零件脱落丢失的问题，表面没有尖锐的棱角，所有边缘都做了R2的圆角处理，日常使用时不会划伤手部。结构的运动副之间预留了0.2毫米的配合间隙，哪怕长期使用出现轻微的磨损或者积灰，也不会出现卡滞的情况，不需要定期加注润滑油维护，在-10℃到60℃的环境温度范围内都能正常工作，哪怕是安装在户外的储物箱上，经历日常的温湿度变化也不会出现动作失效的问题。

　　在实际选型应用中，这类锁紧结构不需要配套复杂的安装配件，单套结构就能完成单扇门的单侧锁止，如果是高度超过1米的柜门，可以在上下位置各装一套，就能避免门板因为长期使用出现翘曲变形导致的闭合不严问题。相比磁吸式的柜门固定结构，这种机械锁紧的方式不会因为磁力衰退出现固定失效的问题，也不会对周边的电子设备产生磁干扰，适合用在存放小型电子工具的柜体上；相比传统的明装插销，这种带扳动拨杆的结构操作更顺手，不需要将手指伸到插销端部去推拉拉栓，操作位置更符合人体工学，站在柜门正面就能完成解锁动作，不需要侧身操作。
