有机玻璃拼接用直角角支架连接构件

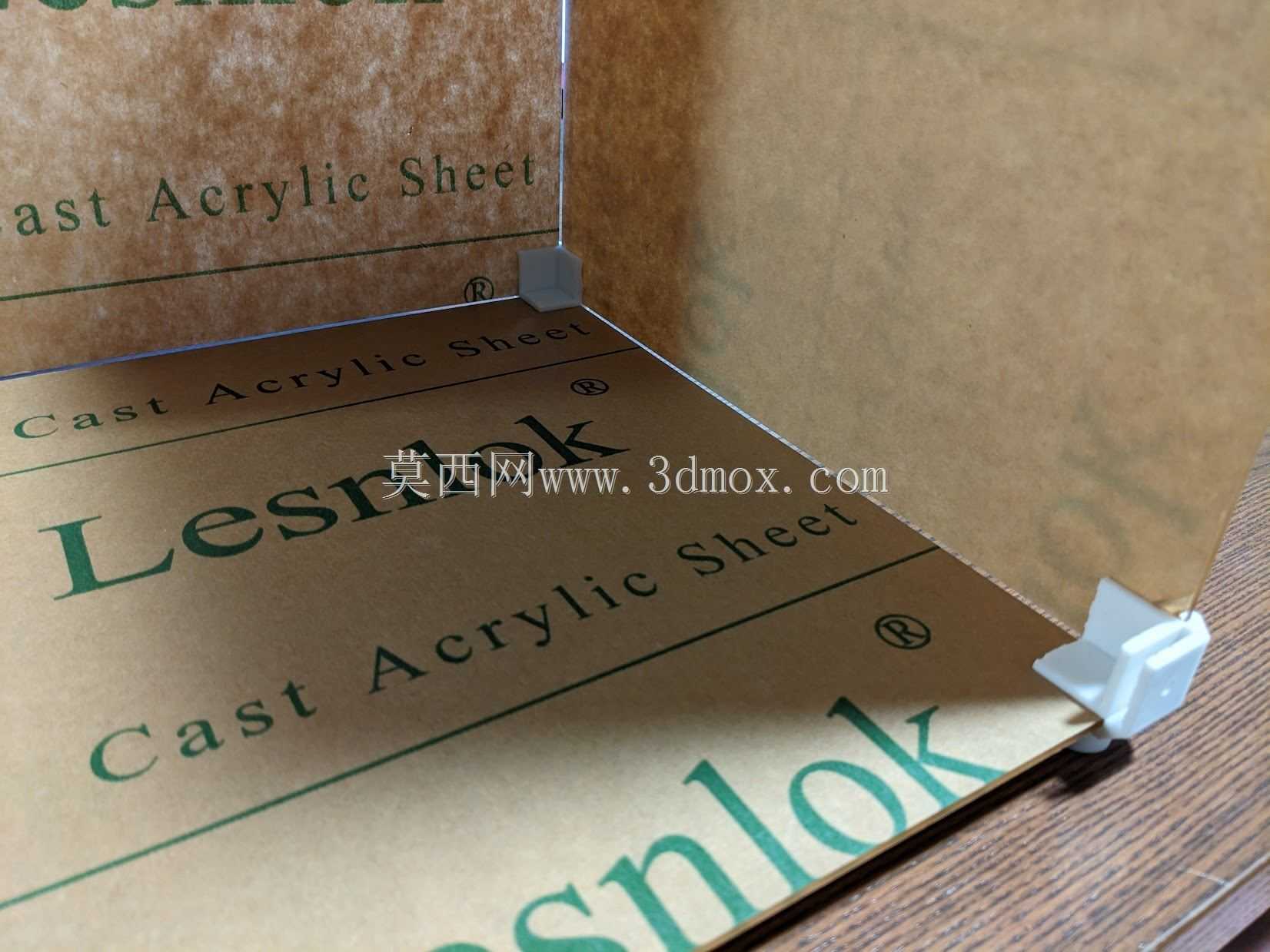

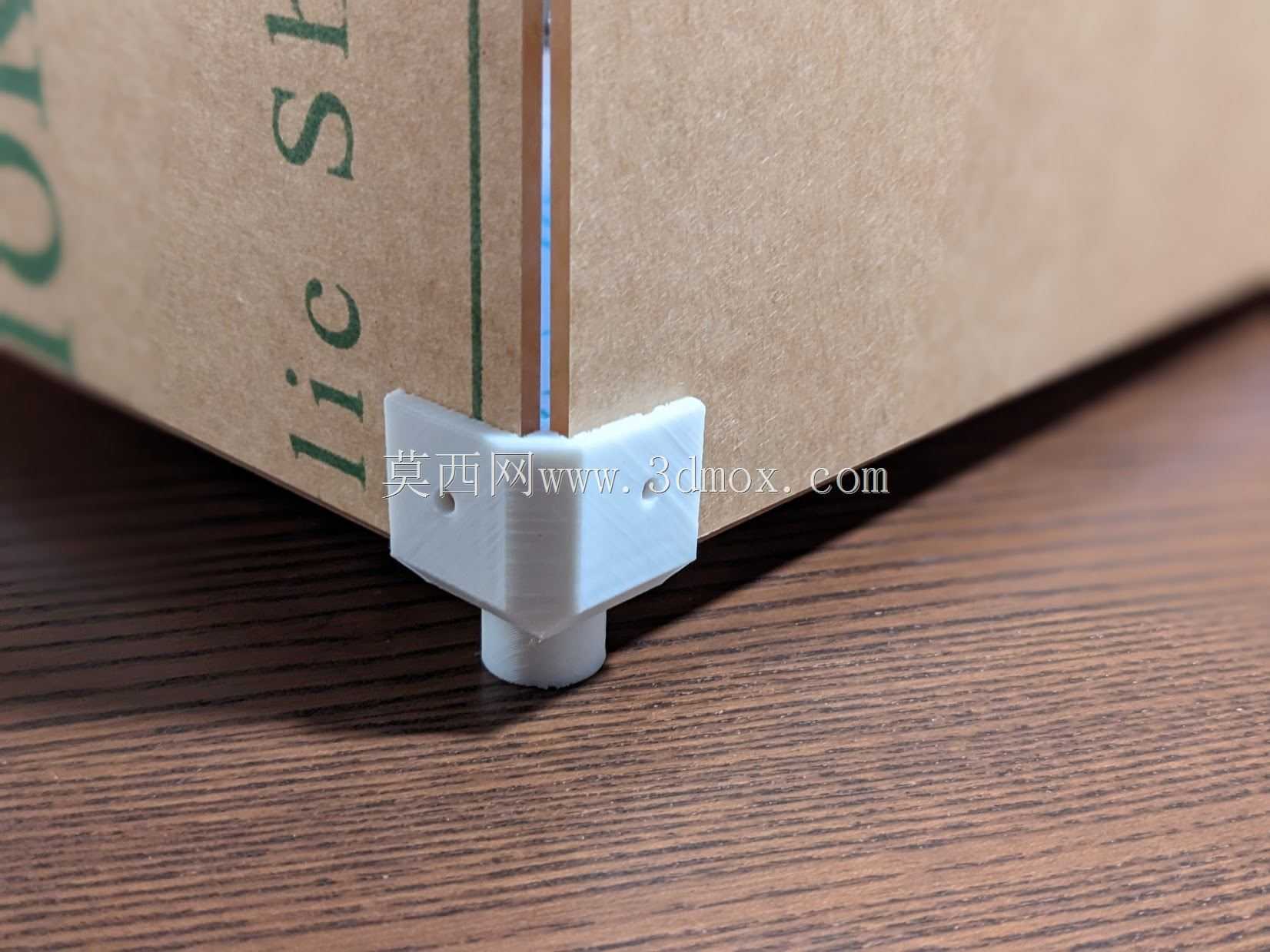

　　在非标机架搭建、小型设备外壳组装、DIY实验装置固定的场景里，板材拼接的直角位置一直是结构稳定性的薄弱点，尤其是采用3毫米厚度有机玻璃作为主体板材的项目，常规的粘接方式受胶层老化、环境温湿度影响大，长期使用容易出现拼接缝开裂、板材错位偏移的问题，这类角括号连接构件就是针对这类应用场景开发的直角固定解决方案。从实际使用的角度看，这类角支架不需要在板材边缘做复杂的铣槽、坡口加工，只需要在有机玻璃对应位置预先打出3毫米的安装孔，就可以通过配套的固定螺钉完成锁紧，螺钉锁紧后会在支架与板材接触面形成均匀的压紧力，把相邻两块呈90度布置的有机玻璃板牢牢压合在一起，完全避免板材受外力拉扯时出现的移位、松脱问题，相比传统的直角角码，这类构件的贴合面做了适配板材厚度的限位设计，安装时不需要额外辅助定位，操作人员只需要对齐孔位拧入螺钉即可，单人就能完成整个机箱或者框架的组装作业，大幅降低小批量设备组装的人工成本。

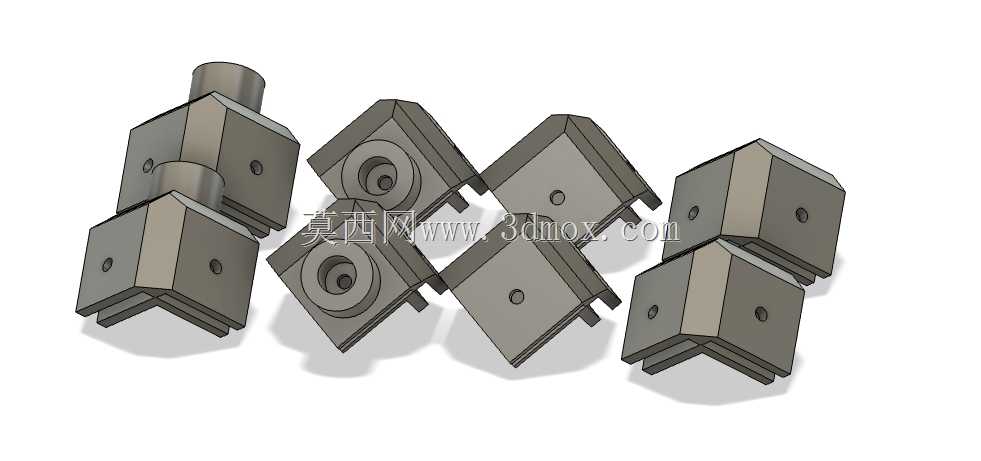

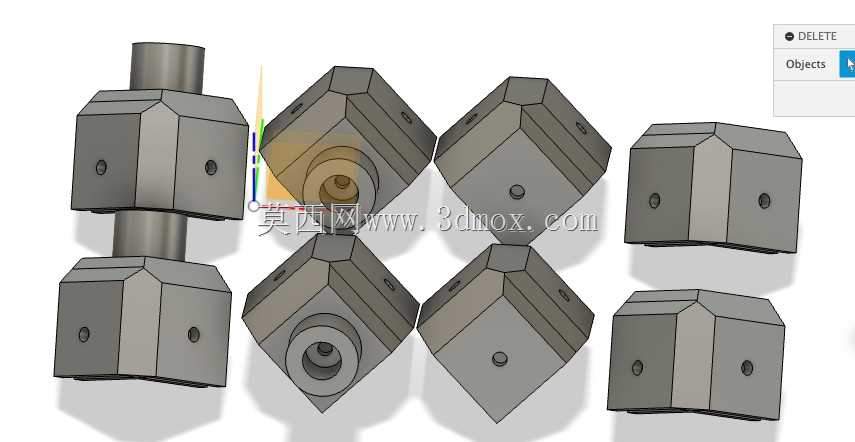

　　在设计思路上，这类角支架没有采用通用角码的等厚直板结构，而是针对有机玻璃的材料特性做了结构优化：支架与板材接触的两个贴合面都做了微度的沉台设计，当螺钉锁紧时，沉台会先接触板材表面，避免螺钉头部直接压在有机玻璃上造成应力集中，防止板材在长期受力下出现开裂；安装孔的位置特意避开了板材拼接的直角棱边，孔中心到两个贴合面的距离经过反复校核，既保证螺钉锁紧时有足够的压紧力臂，又不会因为孔位离边缘太近造成有机玻璃钻孔处崩边。目前的结构针对3毫米厚度的有机玻璃做了适配，支架的内槽宽度刚好卡入3毫米板材，安装时板材可以直接嵌入槽内完成预定位，不需要额外的治具扶持就能保证两块板材的垂直度在工程允许的误差范围内，后续如果要适配不同厚度的有机玻璃，只需要调整内槽的宽度尺寸，整体的安装逻辑、孔位布局都可以通用，能覆盖从2毫米到5毫米厚度的常用透明有机玻璃板、亚克力板的直角拼接需求。

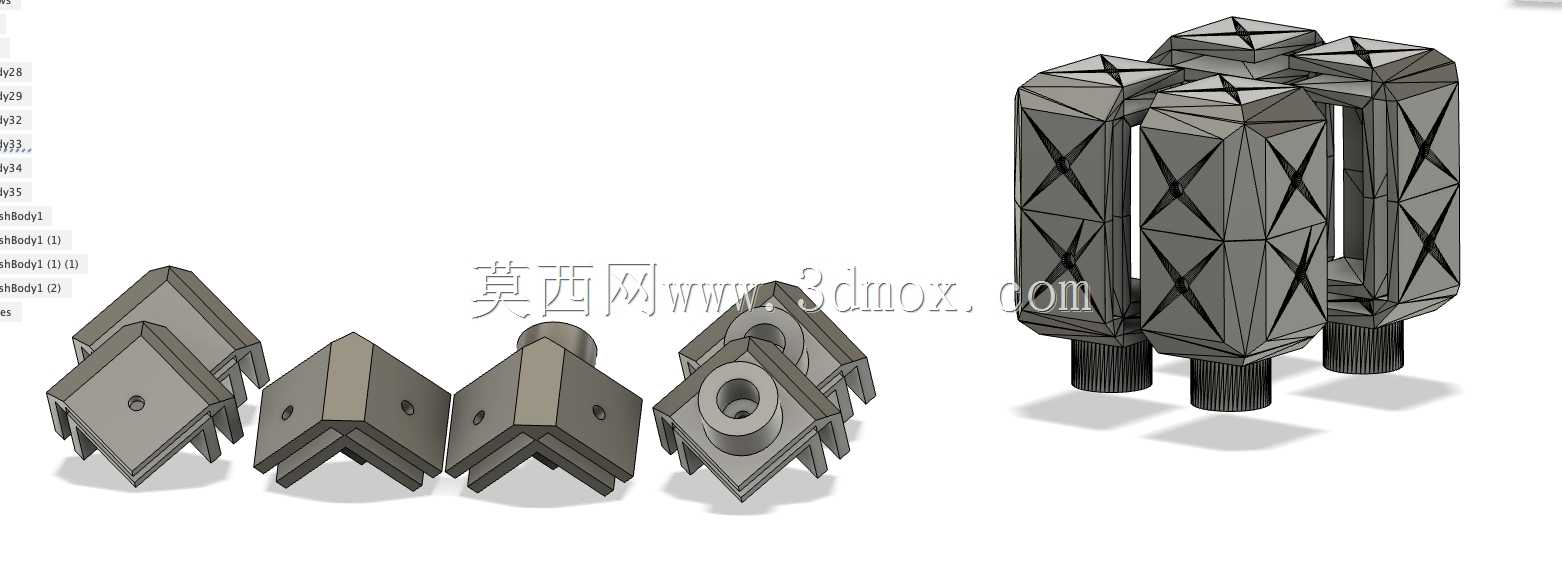

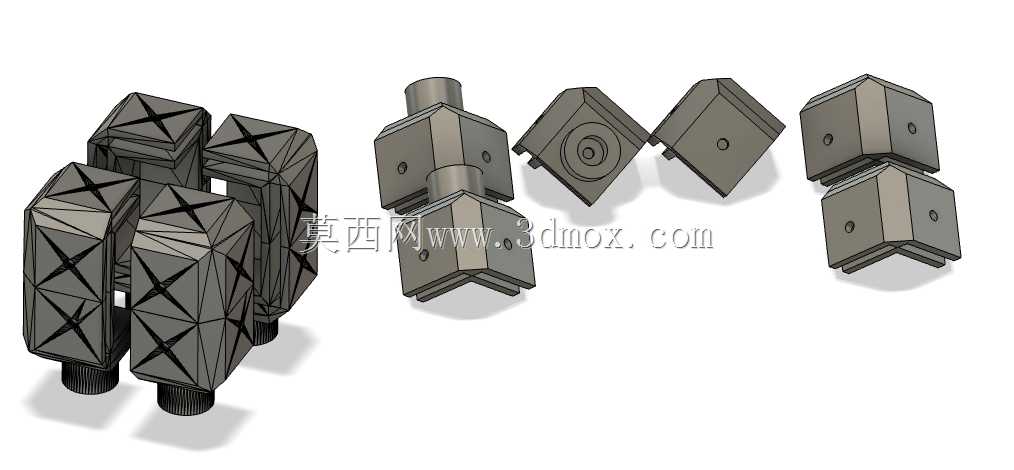

　　从安装边界来看，这类角支架的整体外形尺寸控制得非常紧凑，安装完成后突出板材表面的高度不超过8毫米，不会在机箱内部占用过多的设备安装空间，也不会因为突出结构过多影响机箱外侧的外观平整度；支架的转角位置做了圆弧过渡处理，没有尖锐的棱角，安装和后期设备维护时不会划伤操作人员的手部，也不会刮伤机箱内部布设的线材。除了常规的90度直角双向连接结构，还可以根据实际使用场景拓展出不同角度的变体，比如45度斜角连接、三向垂直连接的角支架，用来搭建多面体结构的实验装置外壳、异形展示框架，甚至可以在支架上预留拓展安装孔，用来固定内部的电路板、电源模块等小型零部件，让角支架同时承担板材连接和内部器件安装的双重作用，进一步减少框架组装需要的零件种类，降低整个结构的装配复杂度。在实际的设备组装过程中，这类角支架不仅可以用在有机玻璃机箱的拼接上，也可以适配同等厚度的PVC板、铝塑板、薄铝板的直角固定，只要板材的厚度在支架内槽的适配范围内，都能获得稳定的连接效果，相比粘接或者焊接的固定方式，采用这类角支架连接的结构还具备可拆卸的特性，后期需要对设备内部进行调整、维护时，只需要拧下对应位置的螺钉就可以拆开板材，不会对板材本身造成不可逆的损伤，大幅提升后期设备改造的便利性。
