4×4规格方程式驱动圆柱磁体结构设计

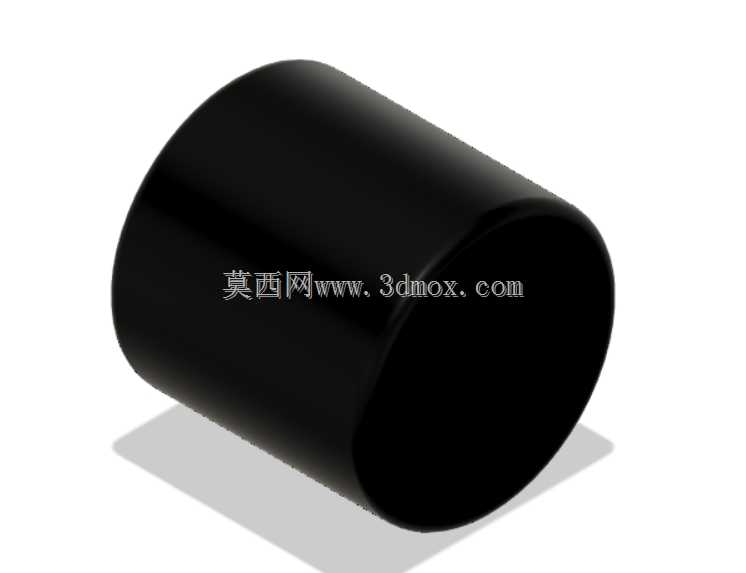

　　在小型自动化装配工位、消费电子内部磁吸定位、精密检测治具的磁吸固定场景中，小规格圆柱磁体的应用占比常年居高不下，这类零件的尺寸一致性直接决定了磁吸对位的重复精度，传统建模时逐次拉伸切除的方式，很容易在系列化衍生同规格不同长度磁体时出现尺寸参数错配，而采用方程式驱动的参数化建模逻辑，能从根源上规避这类人为失误。这款4×4规格的圆柱磁体，整体为等径圆柱结构，端面与外圆柱面的垂直度公差控制在常规工业磁体的通用精度区间内，外圆无额外倒角或卡槽结构，适配绝大多数嵌入式安装的磁座孔位，安装时仅需按照外圆尺寸加工对应公差的沉孔，即可完成过盈或胶接固定，不需要额外设计压装定位结构。从设计逻辑上看，建模阶段将圆柱的直径、

　　轴向长度两个核心尺寸做了参数关联，当需要衍生同直径不同长度、或者同长度不同直径的同系列磁体时，仅需修改方程式内的对应参数值，整个模型的几何特征会自动完成更新，不需要逐个修改草图尺寸、特征深度，对于需要频繁调用不同规格磁体做设备布局的结构工程师来说，这种参数化模型能大幅减少重复建模的工作量，也能避免手动改尺寸时出现的特征参考丢失、几何错位问题。实际应用中，这类小尺寸圆柱磁体常被用在小型治具的快换板定位、电子产品翻盖的吸合固定、传感器安装座的磁吸预固定、小型工装的工件预压紧等场景，因为尺寸仅为4mm直径、4mm轴向长度，占用的安装空间极小，能在空间局促的精密设备内部找到安装位置，不会和周边的传动件、电路元件产生结构干涉。

　　磁体的外圆柱面为完整连续曲面，没有凸起或凹槽结构，安装时的受力面均匀，压装过程中不会出现应力集中导致的磁体碎裂问题，对于批量装配的生产线来说，这种规整的外形也能适配振动盘自动上料的需求，不需要额外设计异形料道来适配零件外形。在建模的细节处理上，端面的边线做了极小的工艺圆角处理，对应实际生产中磁体烧结后 tumble 去毛刺的工艺特征，不会出现锐边掉渣影响装配精度的问题，整个模型的几何特征完全对应量产磁体的实际外形，没有多余的工艺留白或者简化过度的结构，导入装配体做干涉检查时，能真实反映零件安装后的实际空间占用情况，不会出现模型显示无干涉、实际装配时因为模型简化导致的尺寸误判。很多工程师在调用标准磁体模型时，

　　经常会遇到模型尺寸和实际采购件尺寸存在公差偏差的问题，这款参数化模型可以根据实际采购的磁体公差带，快速调整方程式内的尺寸补偿值，让虚拟装配的尺寸匹配度和实际装配状态保持一致，尤其是在多磁组阵列吸附的设计场景中，每个磁体的安装孔位间距、突出安装面的高度都需要严格统一，参数化的模型能快速完成阵列特征的尺寸匹配，不需要逐个调整每个磁体的安装位置参数。另外在做磁路模拟的前置准备时，规整的圆柱几何体能直接导入电磁仿真软件，不需要做几何修复，因为模型的所有曲面都是连续闭合的，没有破面、重叠面等建模瑕疵，能减少仿真前的几何清理工作量，对于需要同时兼顾结构设计和磁路验证的工程师来说，这种建模质量的零件能打通结构设计和仿真验证的流程壁垒。在安装边界的考量上，这款磁体的轴向长度和直径相等，安装时嵌入安装座的深度建议不小于2mm，就能保证足够的拉脱力，不会在设备运行的振动环境中出现磁体脱落的问题，因为整体尺寸极小，即使安装在薄壁结构件上，也不会因为磁体的嵌入导致结构件的强度出现明显下降，适合用在轻量化的小型设备结构中。
