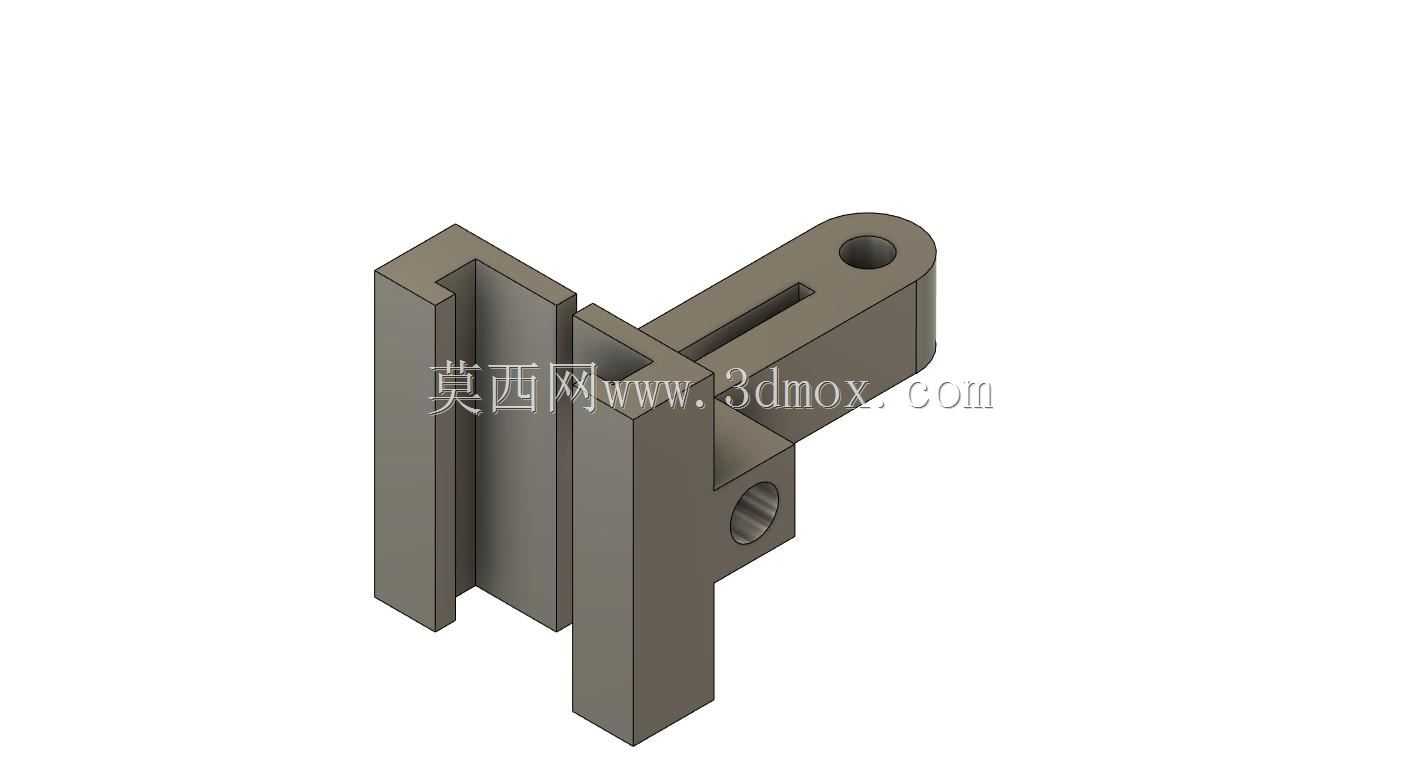

在滚动轴承的批量装配、检测工序中,这类可调式定位夹具是工位上的核心辅助工装,主要承担轴承外圈、内圈组件在压装、游隙检测、注脂工序中的定位与夹持作用,避免装夹过程中轴承套圈出现偏斜、磕碰伤,同时适配小范围内不同规格轴承的装夹需求,减少同工位换型时的夹具更换频次。从结构设计来看,该夹具主体采用槽型卡装基座作为核心承载部分,基座上的平行卡槽可直接嵌入工位台的定位导轨,无需额外打孔固定,安装时只需将卡槽对准导轨推入,拧紧侧部的锁紧螺钉即可完成固定,安装边界适配常规宽度12-20mm的工业铝型材导轨,基座总高度控制在80mm以内,不会与压装设备的压头行程产生干涉。侧部延伸的带孔摆臂是实现调整功能的核心结构,
摆臂上的长圆孔可配合锁紧螺栓实现摆臂角度与伸出长度的无级调节,摆臂端部的光孔可安装定位顶销或者压块,针对不同直径的轴承套圈,调整摆臂伸出长度后锁紧,即可让顶销贴合轴承外圈侧壁,实现周向定位,避免压装过程中套圈发生转动偏移。基座侧部的螺纹孔用于安装辅助定位件,可根据工序需求加装挡销或者检测传感器支架,拓展夹具的使用场景,比如在游隙检测工位,可在该螺纹孔处安装百分表支架,直接对轴承的径向游隙进行检测,无需额外搭建表架。设计过程中优先考虑了装夹的通用性与操作便捷性,没有采用一体式固定结构,所有可调部位均采用标准紧固件锁紧,操作人员无需专用工具,只用内六角扳手即可完成所有调整动作,换型调整时间可控制在2分钟以内,
适配中小批量多规格轴承的柔性生产需求。夹具的工作面均做了直角清根处理,卡槽与导轨的配合面公差控制在H7/g6,保证装夹后夹具的整体垂直度,避免定位偏差导致轴承压装时出现内圈外圈不同心的问题,摆臂与基座的连接面做了防滑齿面处理,锁紧后不会因为压装时的反作用力出现摆臂滑移。从实际使用场景来看,这类夹具不仅可用于轴承装配工位,也可适配小型轴类零件、冲压件的铣削、钻孔工序的装夹,调整摆臂的位置后可对异形零件进行侧向顶紧,弥补通用平口钳装夹异形件时定位不稳的缺陷。夹具的整体结构没有复杂的曲面特征,所有加工面均为平面与孔系,普通铣床即可完成全部加工,加工成本较低,适合车间工位自行制作用于日常生产,零件的壁厚均控制在5mm以上,
常规45号钢调质处理后即可满足日常使用的强度需求,不会因为频繁的夹紧受力出现结构变形。在安装尺寸的边界设计上,摆臂的最大伸出长度为60mm,可适配最大外径120mm的轴承套圈装夹,当摆臂完全收回时,可夹持最小外径20mm的小型轴承,覆盖了常规深沟球轴承、角接触球轴承的大部分常用规格,基座底部的卡槽深度为10mm,卡入导轨后不会因为设备运行的振动出现松脱,侧部的锁紧螺钉采用M6内六角螺钉,锁紧力矩控制在8N·m即可达到足够的锁紧力,不会因为锁紧力过大导致铝型材导轨变形。
