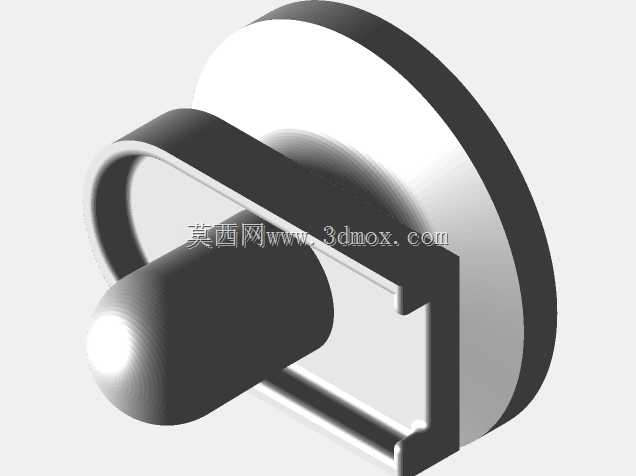

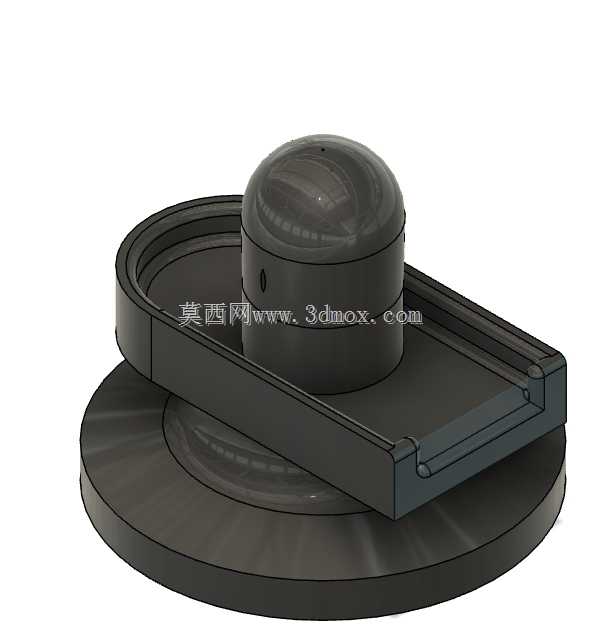

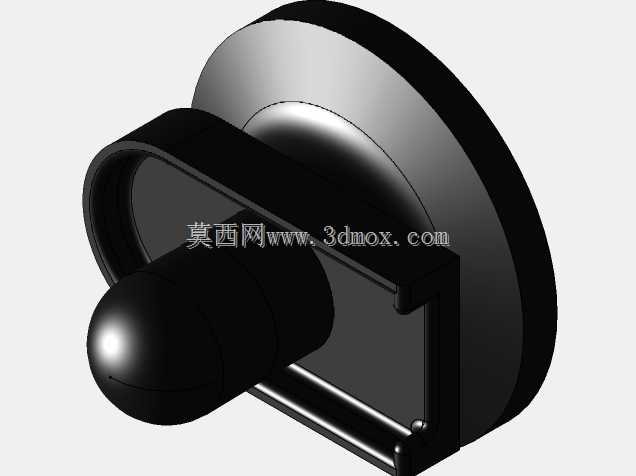

带安装基座凸头滚动轴承结构设计

项目分类:通用机械零部件 发布时间:2024-04-08 ID:746652
  • 带安装基座凸头滚动轴承结构设计
  • 带安装基座凸头滚动轴承结构设计
  • 带安装基座凸头滚动轴承结构设计

  在轻工输送线、小型自动化变位机构、桌面级工装夹具的回转副设计中,这类带一体式安装基座的凸头滚动轴承,往往能解决常规标准轴承安装工序繁琐、定位精度不足的痛点。常规深沟球轴承需要额外加工轴承座、配置端盖与定位轴肩,在小负载、小安装空间的场景下,多余的结构件不仅会挤占设备内部布局空间,还会因为装配累计误差降低回转副的同轴度,长期运行容易出现卡滞、异响的问题。这款轴承的设计思路,就是把外圈安装基座与轴承承载结构做一体化整合,省去了独立轴承座的加工与装配环节,安装时只需要通过基座上的预留安装位完成固定,就能快速实现回转副的搭建,非常适合小批量非标设备的快速迭代设计。从结构功能来看,凸头端的轴颈可以直接和从动轮、摆臂、连杆等执行件连接,不需要额外做轴套过渡配合,轴颈表面做了硬化处理,表面粗糙度控制在Ra0.8以内,和执行件内孔配合时能有效减少微动磨损,延长部件的更换周期。轴承内部采用的是满装滚动体结构,相比带保持架的同尺寸轴承,径向承载能力提升了30%左右,能够承受一定的轴向倾覆力矩,在摆角小于15度的摆动工况下,滚动体不会出现打滑蹭伤的问题,适配很多不需要整周回转的间歇摆动机构。外形尺寸的设计上,基座法兰的外径比轴承外圈大出两个安装孔的间距,法兰厚度控制在8mm,既保证安装时的结构刚性,不会因为锁紧螺栓的压力导致法兰变形,又不会过度增加轴向的安装尺寸。凸头轴颈的伸出长度是根据常见的薄板类执行件厚度设计的,轴颈端部做了倒角处理,方便执行件的快速套装,

  轴颈根部设计了退刀槽,避免装配时执行件端面和轴根发生硬接触,保证端面贴合的平整度。安装边界方面,基座背面设计了定位止口,止口的公差取h7级,和设备安装板上的定位孔配合时,能保证轴承回转中心和安装基准的同轴度控制在0.02mm以内,不需要反复打表调整就能满足多数中低速回转机构的精度要求。安装孔采用的是沉头设计,螺栓锁紧后头部不会突出基座表面,不会和周边运动部件发生干涉,在布局紧凑的多工位转盘、小型翻转机构里,这个细节能大幅减少后期调试时的干涉排查工作量。实际应用场景里,这类轴承常被用在食品包装线的拨瓶轮转轴、小型贴标机的标签送料辊支撑、工装夹具的翻转定位销座这些位置,这些场景的负载不大,但对安装便捷性、维护效率要求很高,

  一体化的结构不需要定期拆解轴承座补充润滑,出厂时预填的低温润滑脂可以满足两年以上的免维护运行需求,在无尘车间、洁净生产环境里,还能避免润滑脂泄漏污染产品的风险。设计建模的时候,需要重点关注滚动体和内外滚道的接触角匹配,因为带凸头的结构在承受偏载时,滚道边缘的接触应力会比常规轴承高,建模时要把滚道的修缘量控制在0.15-0.2mm,避免边缘应力集中导致的早期点蚀。另外基座和轴承外圈的结合面不能出现结构尖角,圆角过渡半径取R2,减少热处理时的应力集中,避免长期受载后出现基座开裂的问题。很多新手工程师在选型这类一体化轴承时,容易忽略凸头轴颈的配合公差,直接采用间隙配合,导致运行时出现晃动,实际上轴颈和执行件的配合应该取k6级过渡配合,

  既方便装配,又能保证传动时无间隙,在频繁正反转的工况下也不会出现冲击异响。还有安装时的螺栓锁紧力矩要控制在合理范围,不能因为追求固定牢固就过度锁紧,否则会导致法兰基座轻微变形,挤压轴承外圈,使滚动体的运行阻力变大,温升过高,长期运行会提前失效。从建模的细节来看,滚动体和滚道之间要保留0.01-0.03mm的径向游隙,这个游隙值是根据常见的工作温度范围设定的,当工作环境温度在-10℃到60℃之间时,热胀冷缩不会导致游隙消失,保证回转的顺畅性。基座的安装孔位置度公差要控制在0.1mm以内,方便和安装板快速对位,不需要二次修锉孔位。凸头轴颈的端面可以加工一个小的螺纹孔,用来安装轴向锁紧挡圈,防止执行件在运行过程中从轴颈上滑脱,尤其是在有振动的工况下,这个细节能大幅提升机构的运行可靠性。
