汽车传动系统用带定位柱齿轮板结构

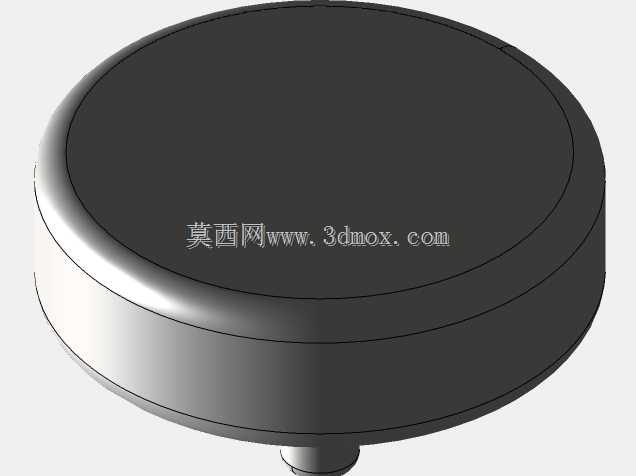

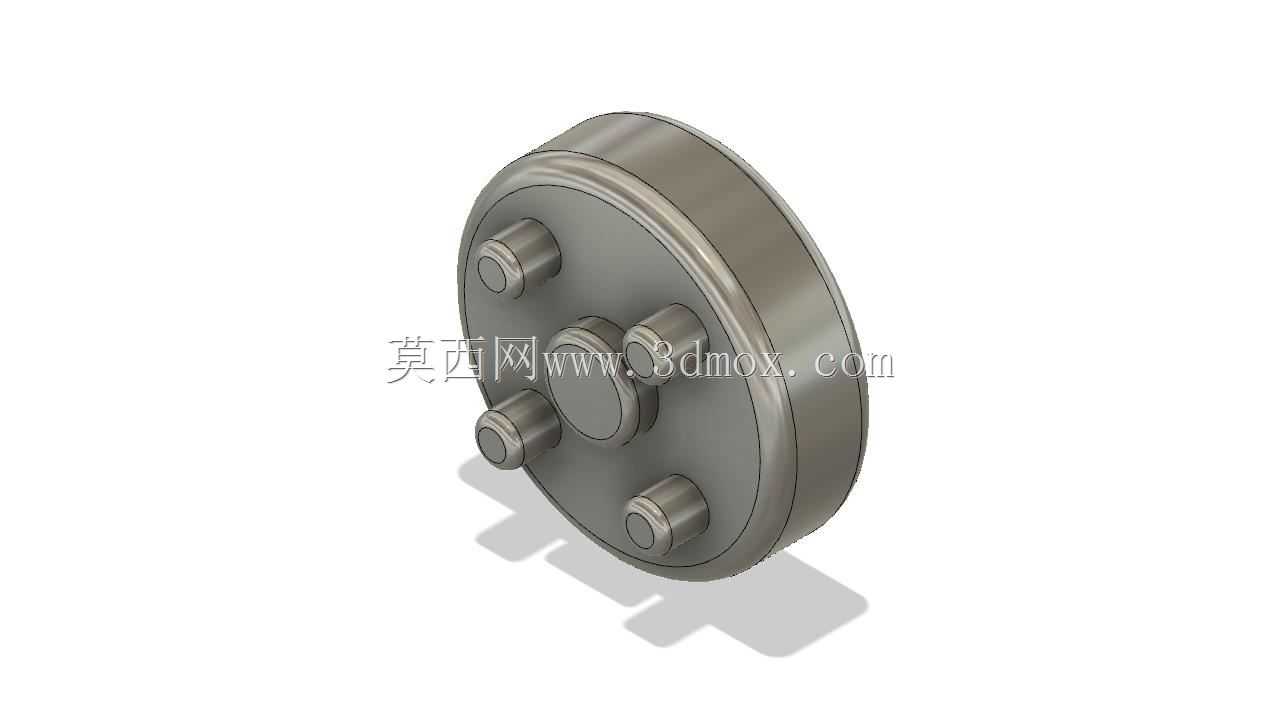

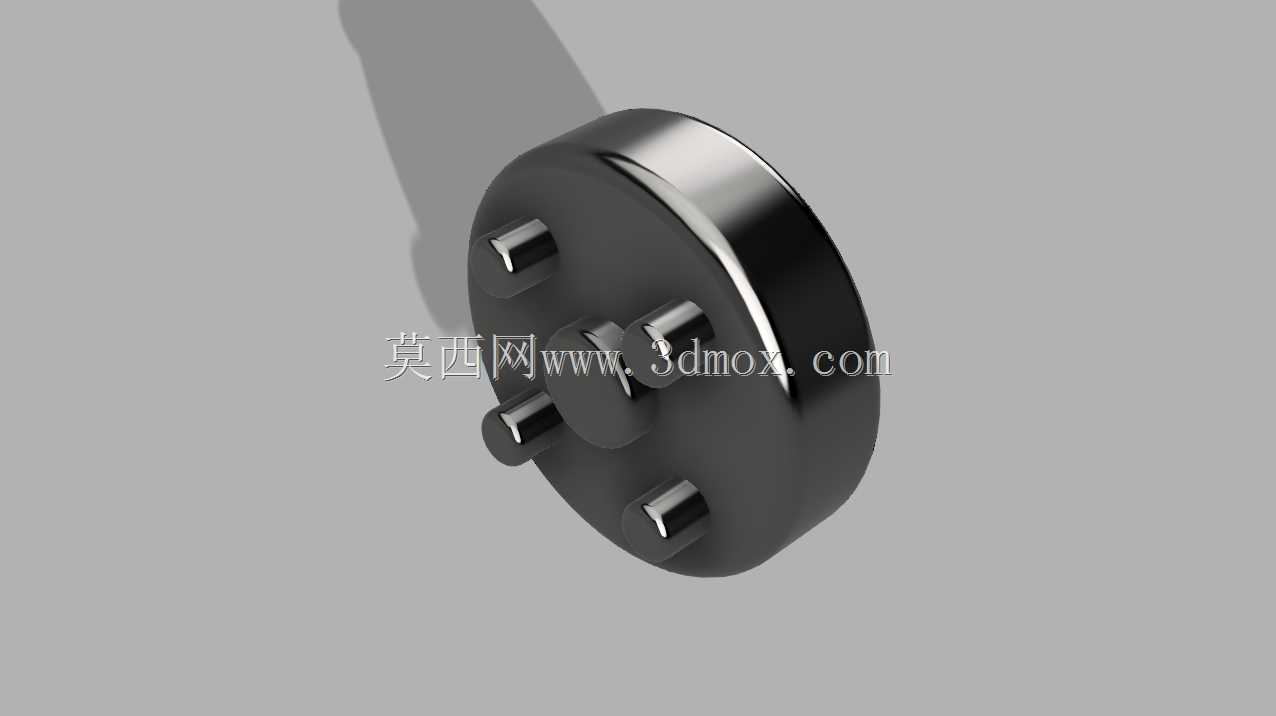

　　在汽车传动系统的滚动轴承配套组件中，这类带定位柱的齿轮板承担着动力传递路径上的扭矩分流与轴向定位作用，日常工况下需要配合轴承内圈完成周向动力衔接，同时依靠端面均布的四个圆柱凸台完成与相邻传动构件的卡接定位，避免传动过程中出现周向滑移导致的传动比失准。从实际装车场景来看，这类齿轮板多布置在变速箱输入轴端的轴承限位位置，周边需要预留足够的安装避让空间，凸台的伸出长度需要严格匹配相邻构件的卡槽深度，过短会导致卡接失效出现传动异响，过长则会在装配时出现顶死导致轴承预紧力超出设计阈值，加速轴承滚道的磨损。设计这类构件时，首先要确认端面凸台的位置度公差，四个凸台需要围绕中心轴线呈90度均布，单个凸台的圆柱度误差需要控制在0.02mm以内，

　　保证卡接时的配合间隙均匀，避免局部应力集中导致凸台根部出现疲劳断裂。主体圆盘的厚度需要匹配轴承内圈的限位台阶高度，盘面的平面度公差要控制在0.015mm范围内，保证与轴承端面贴合时无翘曲，避免轴承运转过程中出现偏载。外缘的倒角设计需要兼顾装配导向与应力释放，倒角角度取15度即可，过大的倒角会减少端面有效接触面积，过小则会在装配时刮伤轴承配合面。从安装边界来看，齿轮板的中心通孔需要与轴径保持H7/k6的过渡配合，既保证装配时的定位精度，也避免长期运转后出现内孔磨损松旷。盘面的粗糙度要求上，与轴承贴合的端面需要达到Ra1.6的精度，凸台的圆柱面需要达到Ra0.8的精度，减少配合面的摩擦损耗。这类零件的材质多选20CrMnTi渗碳淬火，

　　表面硬度达到HRC58-62，芯部硬度保持在HRC30-42，兼顾表面耐磨性与芯部的抗冲击韧性，应对传动过程中频繁的扭矩波动。实际建模过程中，需要先完成主体圆盘的基础特征，再以中心轴线为阵列基准完成四个定位凸台的特征创建，凸台根部需要添加R0.5的圆角过渡，避免热处理时出现应力集中开裂。同时要注意凸台端面的倒角处理，方便装配时的导向导入，减少装配阻力。在做装配验证时，需要模拟齿轮板与轴承、相邻传动构件的配合间隙，保证运转过程中无干涉，轴向窜动量控制在0.1mm以内，满足传动系统的精度要求。这类齿轮板虽然属于传动系统中的小型配套零件，但加工精度与形位公差的控制直接影响整个轴承组件的运转寿命，一旦出现凸台断裂或者端面翘曲，会直接导致轴承偏磨、传动异响，严重时甚至会造成变速箱内部齿轮打齿的故障，因此在设计阶段就需要充分考虑工况载荷、装配公差以及材料热处理的变形量，预留足够的设计余量，同时控制加工成本，满足批量生产的工艺要求。
