费尔德滑台适配Kreg台夹连接结构

　　在定制木工加工、板式家具小批量试制的场景里，费尔德X-Roll系列滑动工作台是推台锯、铣床上常用的延伸作业面，这类滑台依靠线性导轨实现平稳的纵向进给，本身预留的工装安装位是按照原厂配套辅具设计的，很多工坊常用的Kreg Automaxx系列KBC3、KBC6台式夹具没办法直接固定在滑台上，加工时需要额外垫木块或者用C型夹临时固定，不仅装夹效率低，夹持位置的重复精度也很难保证，遇到批量裁板、开榫的工序，反复调整夹具位置会浪费不少作业时间，临时固定的夹具在进给受力时还容易出现偏移，导致加工件尺寸超差。

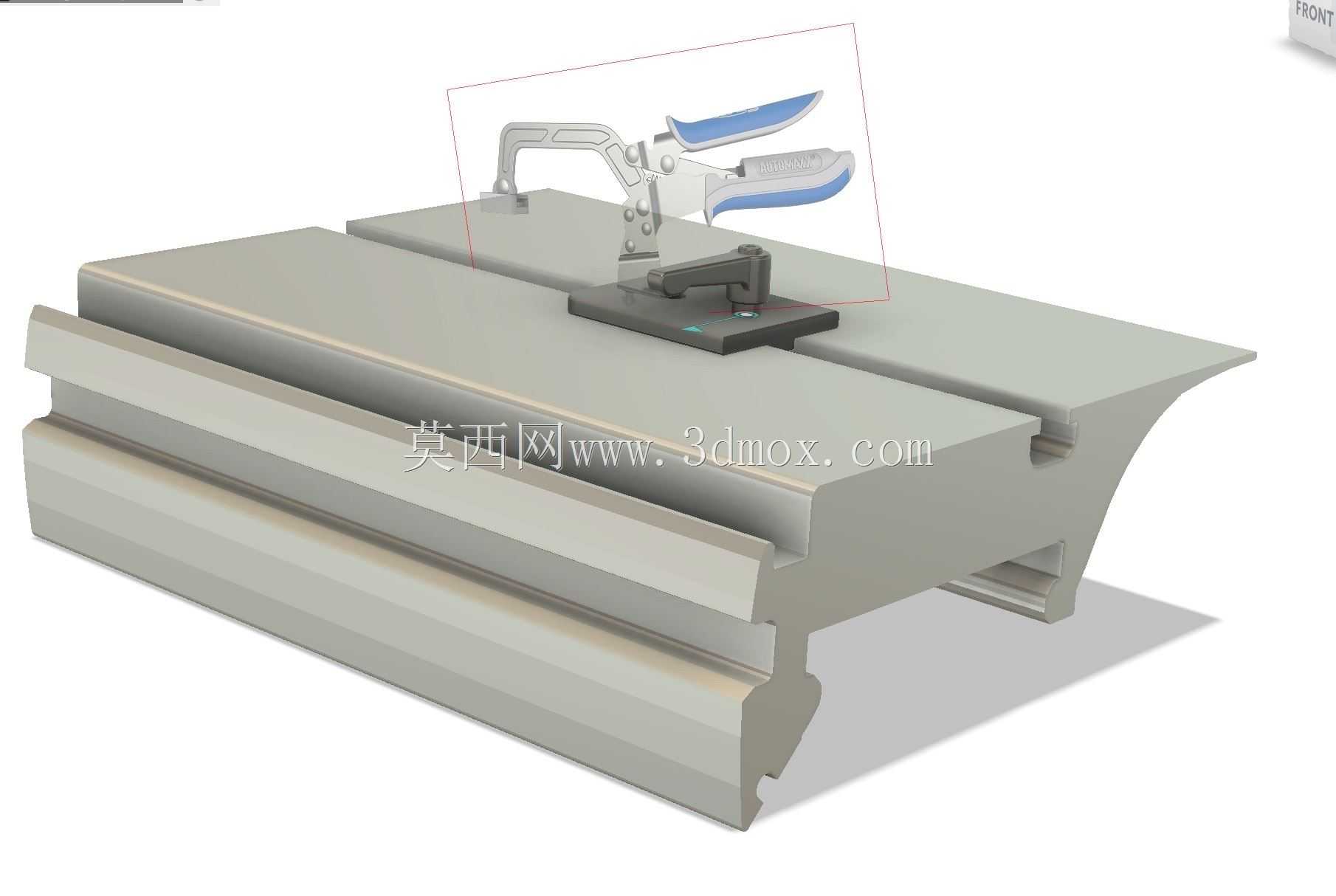

　　这套适配结构的核心作用就是在不改动原有滑台结构、不破坏滑台工作面的前提下，实现Kreg台式夹具与Felder X-Roll格式滑台的刚性连接。整个适配结构分为两个核心部分，一部分是和滑台T型槽配合的定位锁紧结构，另一部分是和Kreg夹具底座匹配的安装接口。和滑台配合的部分采用了和滑台T型槽截面完全匹配的凸台结构，安装时可以直接从滑台T型槽的端部滑入，不需要对滑台进行钻孔、打磨等二次加工，锁紧结构采用侧面顶紧的方式，拧紧锁紧螺钉后，凸台的上表面会和T型槽的上定位面完全贴合，保证适配座和滑台之间没有窜动间隙，即使夹具受到较大的夹紧反力或者进给切削力，适配座也不会在滑台上移位。

　　和夹具连接的部分，完全复刻了KBC3、KBC6夹具底座的安装孔位与定位凸台尺寸，夹具可以直接卡入适配座的定位槽内，用原厂自带的快拆锁紧旋钮就能完成固定，不需要额外加工连接孔，也不需要更换夹具的原有紧固件，装拆过程和夹具在原厂工作台上的操作逻辑完全一致，一线操作工人不需要额外适应就能快速上手。适配座的主体厚度经过反复校核，安装完成后夹具的工作面高度和滑台工作面的高度差控制在0.1mm以内，夹持工件时工件底面可以完全贴合滑台表面，不会出现因为高度差导致的工件翘起、夹持歪斜的问题，保证加工基准的一致性。

　　设计过程中首先考虑的是安装边界的兼容性，适配座的整体宽度控制在滑台T型槽的有效安装宽度范围内，不会突出滑台侧面，滑台全行程移动时适配座不会和滑台两端的限位块、机身的固定导轨发生干涉，适配座的锁紧螺钉操作位置设置在侧面，安装调整时不需要把手伸到滑台下方，在滑台正面就能完成锁紧和位置调整，操作空间充足，不会和滑台上的靠山、挡料机构发生位置冲突。其次考虑的是受力合理性，适配座和夹具连接的部位做了局部加厚处理，对应夹具夹紧力的受力方向设置了加强筋，避免长期夹持受力后出现连接部位变形，导致夹具定位精度下降；和T型槽配合的凸台边缘做了倒角处理，滑入T型槽时不会刮伤槽内的阳极氧化层，长期拆装也不会破坏滑台的原有精度。

　　实际应用中，这套适配结构可以让Kreg台夹在滑台上实现任意位置的快速固定，加工不同长度的板材时，可以根据工件的夹持需求快速调整夹具位置，不需要借助其他辅助固定工具，夹持后的工件和滑台的相对位置固定，进给过程中不会出现移位，不管是做45度斜切、榫头加工还是板材拼接定位，都能保证装夹精度。适配结构本身的外形做了圆角处理，没有尖锐的棱角，操作过程中不会刮伤工件表面或者划伤操作人员，整体重量控制在合理范围内，拆装移动都很方便，不需要使用时可以直接从滑台端部滑出收纳，不会占用滑台的作业空间。

　　从建模逻辑来看，整个结构的建模过程完全按照实际装配顺序搭建，先提取滑台T型槽的实际截面尺寸作为基准，再匹配Kreg夹具底座的安装尺寸，中间的连接部分通过参数化建模调整壁厚和加强筋位置，所有配合面都预留了合理的安装间隙，既保证装配时的顺畅性，又不会因为间隙过大导致连接刚性不足，建模过程中对所有的安装干涉位置都做了校验，确保实际加工出来的零件可以直接装配使用，不需要二次修配。
