单皮带拉丝机核心承载基座结构设计

　　在金属线材拉拔加工的生产场景中，单皮带拉丝机承担着将粗规格金属线材通过逐级拉拔变形，加工至目标线径的核心工序，而本次呈现的基座结构，是整台拉丝机实现皮带张紧调节、拉丝模座定位、传动载荷承载的核心集成构件。从实际产线运行的工况来看，该构件需要同时承受皮带传动带来的交变拉应力、线材拉拔过程的反向作用力，以及设备连续运行产生的振动载荷，因此在结构设计阶段，就需要兼顾刚性、安装适配性与维护便捷性。

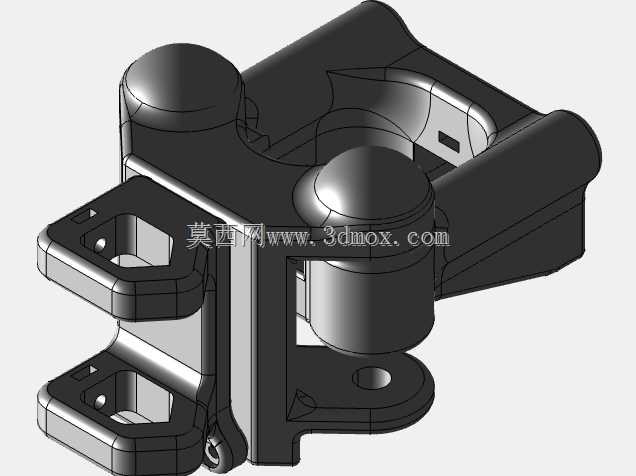

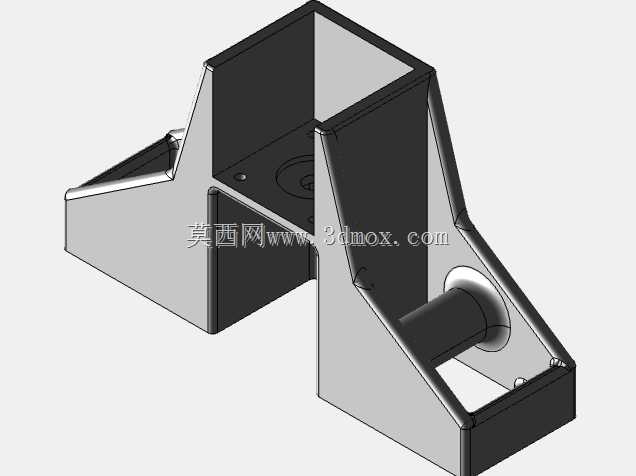

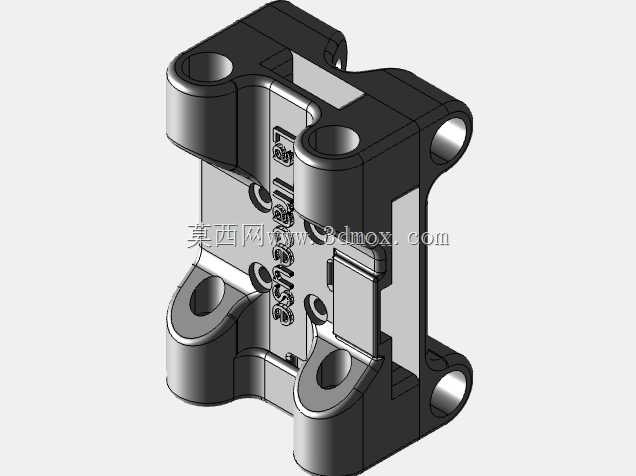

　　从结构布局来看，该基座采用对称式的腔体设计，四个角位设置的贯通安装孔，用于将整个基座固定在拉丝机的主机架上，孔位周边做了加厚凸台处理，避免螺栓锁紧时应力集中导致基座开裂，同时凸台的高度经过匹配计算，能够保证安装面与机架贴合时，腔体内部的传动部件预留足够的运转间隙，不会出现运动干涉。基座中部的竖向开槽区域，是拉丝模座的安装导向位，槽体内侧加工有连续的定位卡槽，可根据不同拉拔道次的模座尺寸，调整安装高度，适配不同线径的拉拔工艺需求，卡槽的加工精度直接决定了拉丝模的对中精度，若对中偏差超过0.1mm，就会导致拉拔过程中线材表面出现刮痕，甚至引发断丝故障，因此建模阶段对卡槽的形位公差做了严格的约束。

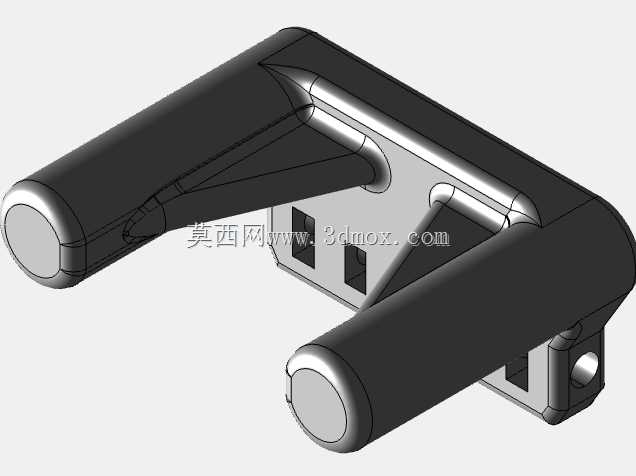

　　基座两侧的对称凸耳结构，是皮带张紧轮的安装位，凸耳上的光孔用于穿装张紧轮的转轴，孔位的同轴度经过反复校核，保证两侧张紧轮运转时不会出现偏摆，降低皮带的偏磨损耗。在设计思路上，该基座没有采用整体实心结构，而是通过合理的筋板布局在保证结构刚性的前提下降低整体重量，腔体内部的横竖交错筋板，将外部载荷均匀分散到整个安装面，避免局部应力过大导致的结构变形，经过受力仿真验证，在最大拉拔载荷工况下，基座的最大变形量控制在0.05mm以内，完全满足长期连续运行的精度要求。

　　从安装边界来看，该基座的整体外轮廓尺寸适配常规中小型单皮带拉丝机的机架安装空间，上下端面的平行度、安装孔的孔距公差都按照通用互换性标准设计，可直接替换同类型设备上的老旧基座，不需要对原有主机架做二次加工改造。基座表面的安装基准面做了平面度处理，保证模座、张紧轮组件安装后，传动平面与拉拔轴线保持垂直，减少不必要的功率损耗。在实际生产应用中，该结构除了用于常规金属线材的干法拉丝工序，也可通过调整模座安装位，适配部分合金线材、焊丝的拉拔生产，不同工况下只需要更换对应规格的模座与张紧轮，不需要更换整个基座，大幅降低了设备的备件成本与维护停机时间。

　　建模过程中，对所有的安装棱边都做了倒角处理，既避免装配过程中锐边划伤操作人员，也能减少应力集中点，提升构件的疲劳寿命。针对皮带运转过程中可能产生的碎屑堆积问题，基座腔体底部预留了排屑缺口，日常维护时可直接通过缺口清理积存的金属碎屑与皮带磨耗粉尘，不需要拆解整个基座组件，提升了设备维护的便捷性。从传动匹配的角度，该基座适配的单皮带传动结构，相比多齿轮传动的拉丝机构，运行噪音更低，传动缓冲性能更好，在拉拔小规格细线材时，能有效降低瞬时冲击载荷导致的断丝概率，这也对基座的抗振性能提出了更高要求，设计阶段通过模态分析，避开了设备正常运行时的振动频率区间，避免运行过程中产生共振，影响拉拔精度与设备使用寿命。
