盗梦空间同款指尖陀螺金属铸造模具

　　这套模具对应指尖陀螺的低温金属浇注成型工序，核心服务于小批量文创五金件的快速铸造场景，适配桌面级工坊、文创产品打样车间的生产需求，可直接完成低熔点合金陀螺本体的铸造成型，省去多工序机加工的繁琐流程。从结构设计来看，模具分型面沿陀螺最大外轮廓的回转面设置，合模后型腔完全贴合陀螺的流线型曲面，中心凸起的握持轴部分做了1.5度的脱模斜度，避免金属冷却收缩后出现粘模、拉伤的问题，陀螺外缘的飞边槽宽度控制在2mm，深度0.8mm，既可以容纳浇注时溢出的多余金属，也能减少后续去飞边的打磨工作量。模具的浇注口设置在陀螺顶端的握持轴端部，采用直浇道设计，直径4mm，刚好匹配常规低温金属浇注的流量需求，避免浇道过粗导致金属液冷却速度不均，

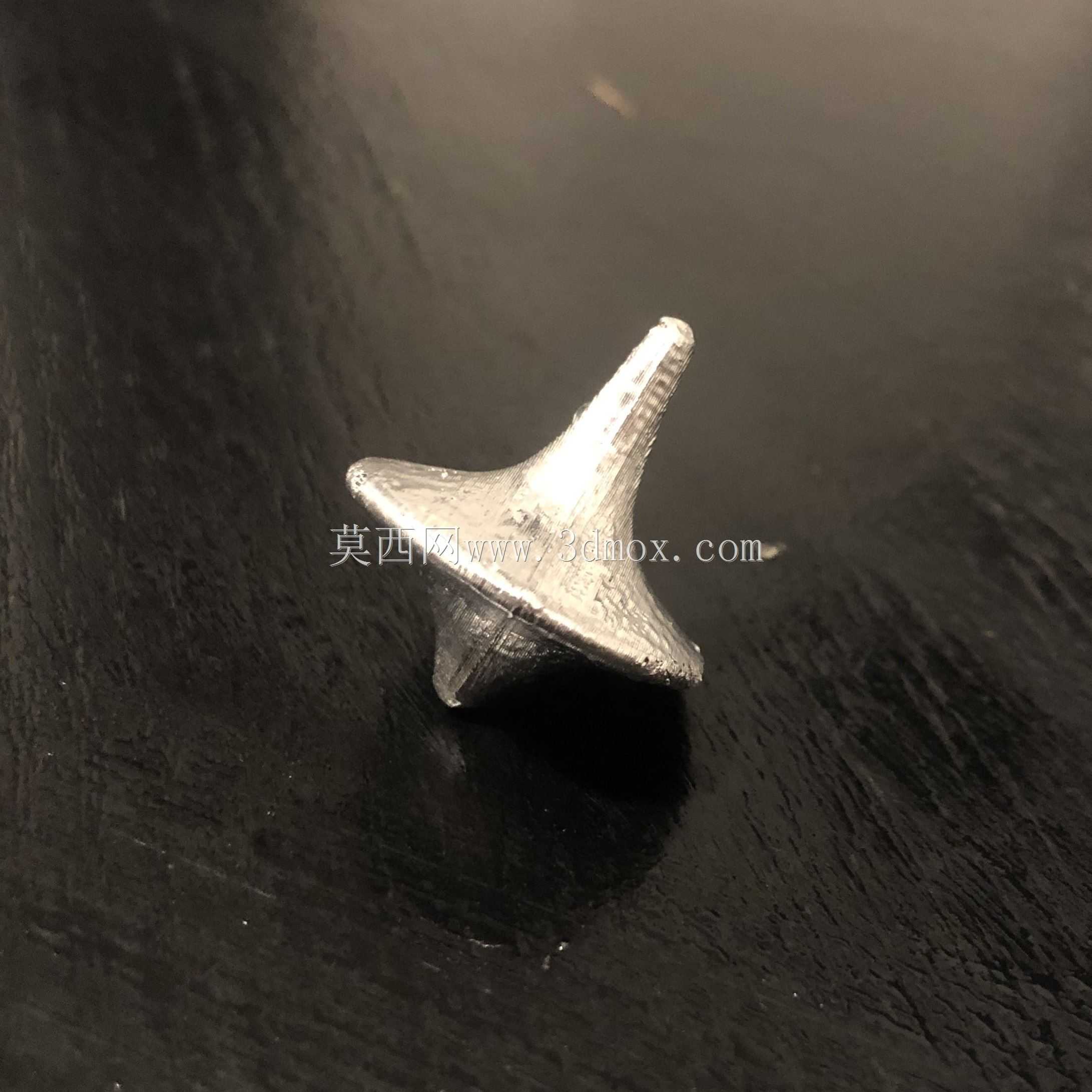

　　也防止浇道过细出现充型不足、冷隔的铸造缺陷。从安装边界来看，整套模具采用对开式结构，单模外形尺寸控制在80mm80mm35mm，不需要额外的模架固定，手动合模即可完成浇注作业，适配小型台钳的夹持范围，工坊作业时不需要额外配置大型压铸设备，单人即可完成合模、浇注、开模、取件的全流程操作。在实际应用场景中，这类模具主要用于低熔点锡铋合金、锌合金材质的指尖陀螺生产，也可用于同结构小型回转类文创五金件的铸造成型，模具型腔表面做了抛光处理，粗糙度达到Ra0.8，铸造成型后的陀螺表面不需要额外抛光即可直接使用，中心尖点的位置做了R0.3的圆角处理，既保证陀螺旋转时的接触面积足够小、旋转时长足够久，也避免尖点过于锋利出现使用划伤的问题。

　　设计过程中针对低温金属的冷却收缩率做了补偿，型腔整体尺寸按1.2%的收缩率放大，保证铸造成型后的陀螺尺寸精度控制在±0.1mm以内，旋转时的动平衡偏差不超过0.05g，避免出现旋转抖动、旋转时长不足的问题。模具的合模定位采用两个对角设置的定位销，销孔配合精度为H7/h6，合模时不会出现错位，保证陀螺的壁厚均匀，不会出现偏心问题。在日常生产使用中，这套模具单次浇注的成型周期在3-5分钟，金属液冷却后即可开模取件，单套模具日均可完成200件以上的陀螺成品生产，完全满足小批量文创产品的供货需求，模具材质采用45号钢调质处理，硬度达到HRC28-32，可承受上千次的浇注作业不会出现型腔变形、表面磨损的问题，长期使用也能保证铸件的尺寸稳定性。

　　针对浇注过程中的排气问题，模具分型面处开了深度0.1mm的排气槽，从型腔外缘延伸到模具外侧，浇注时型腔内的空气可以顺着排气槽排出，避免铸件内部出现气孔、填充不满的缺陷，陀螺外缘的三个弧形翼片做了等壁厚设计，厚度均匀控制在3mm，保证金属液充型时流速一致，冷却后不会出现局部缩孔、变形的问题。
