苏格兰轭直线往复运动转换机构

项目分类:通用机械零部件 发布时间:2024-04-08 ID:746719
  • 苏格兰轭直线往复运动转换机构

  在自动化装配线的短行程往复送料工位、小型冲压设备的直线驱动单元、包装机械的横封切往复动作模块里,苏格兰轭机构一直是结构工程师做运动方案选型时绕不开的经典结构,相比常规曲柄滑块机构,它没有侧向分力带来的导轨偏磨问题,能在紧凑安装空间里实现稳定的纯直线往复输出,很多对运动轨迹直线度要求高、负载方向与运动方向完全同轴的工位,都会优先选用这类机构做动力转换。

  从实际功能特性来看,这套机构的核心逻辑是把旋转轴的连续圆周运动,直接转化为轭架部分的等速直线往复运动,和普通曲柄滑块存在的简谐运动特性不同,苏格兰轭在整个行程段的速度曲线更平缓,尤其是在行程两端的换向位置,冲击载荷比同行程的曲柄滑块低30%左右,非常适合用在需要平稳换向、不能有明显刚性冲击的轻载往复场景,比如小型电子元件的摆盘送料、标签的定长牵引、薄型材料的裁切驱动,都能依靠这套机构的运动特性减少工位振动,提升末端执行件的动作精度。

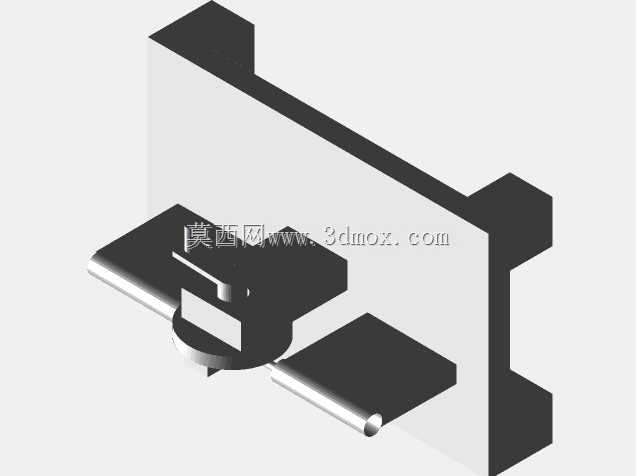

  做这套结构的三维设计时,首先要敲定的是核心行程参数,也就是曲柄销的回转直径,这个数值直接决定了轭架的往复行程长度,设计时需要给轭架的滑槽预留足够的配合间隙,既要保证曲柄销在滑槽内滑动顺畅无卡滞,又不能让间隙过大导致换向时存在回程间隙,一般滑槽和曲柄销的配合选用H7/f6的间隙配合,表面做硬化处理降低长期滑动的磨损量。安装边界上,整套机构的基座采用L型壁挂式安装结构,背板上预留的两个凸台安装位可以直接固定在设备的立式安装面上,不需要额外做转接支架,下方伸出的两个光轴导向杆是轭架的运动导向副,导向杆的轴线和轭架的运动方向完全平行,安装时需要保证两个导向杆的平行度公差控制在0.02mm以内,避免运动时出现卡滞、别劲的情况。

  结构细节上,曲柄部分的旋转输入轴可以直接连伺服电机或者减速电机的输出端,不需要额外加换向齿轮,动力传递路径更短,传动效率更高。轭架部分的滑槽是整体铣削加工出来的,和下方的滑动座一体成型,没有拼接结构带来的装配误差,滑动座和导向杆之间配套的是直线轴承,能把滑动摩擦转化为滚动摩擦,降低驱动扭矩的同时,也能提升长期运行的寿命。很多工程师在初次设计这类机构时容易忽略曲柄销的润滑设计,实际应用里需要在曲柄销和滑槽的接触位置预留润滑脂注油通道,定期补充润滑脂就能避免干磨导致的零件过早失效。

  从应用场景拓展来看,这套机构不仅能单独作为直线驱动单元使用,还可以多组并排布置,通过同一根曲柄轴驱动多组轭架做同步往复运动,比如多列包装机的同步横封动作、多工位分拣设备的同步推料动作,都能依靠单动力输入实现多工位同步动作,大幅简化设备的动力结构,减少控制系统的同步调试工作量。相比气缸驱动的往复单元,这套机构不需要配套气源、电磁阀等气动元件,只需要电机旋转就能实现固定行程的往复动作,在没有气源配套的小型自动化设备里,能大幅降低设备的配套成本,而且行程固定不会因为气压波动出现行程偏差,动作一致性更好。

  设计建模过程中,需要重点校验几个运动干涉位置:一是曲柄旋转到上下止点位置时,曲柄销和滑槽两端的间隙,要预留至少1mm的安全间隙,避免加工误差导致曲柄撞到滑槽端部造成零件损坏;二是轭架运动到最大伸出位置时,滑动座不能从导向杆上脱出,导向杆的长度要比最大行程长出至少5mm的余量;三是旋转轴的支撑位置要加轴承座做径向支撑,避免悬臂结构导致的轴端跳动,影响运动平稳性。整套机构的结构零件数量少,加工工艺性好,大部分零件都是常规的铣削、车削加工就能完成,不需要特殊工艺,加工成本低,后期维护也只需要定期更换易损的曲柄销套和直线轴承就能恢复精度,非常适合在各类小型自动化设备里做模块化应用。
