三星22Ultra骑行固定适配支架结构

　　做户外山地夜骑的装备适配时，很多骑友都会遇到手机固定与骑行灯安装位冲突的问题——常规车把位的手机夹会挤占灯架空间，要是把灯装在把立位置，照射角度要么偏高晃到对向行人，要么偏低照不清前轮半米外的碎石路线，尤其是用三星22Ultra这类大尺寸旗舰机的用户，常规夹具体积大，装完之后车把上几乎剩不下多余的安装位，连码表都要挤到侧面，操作起来非常别扭。

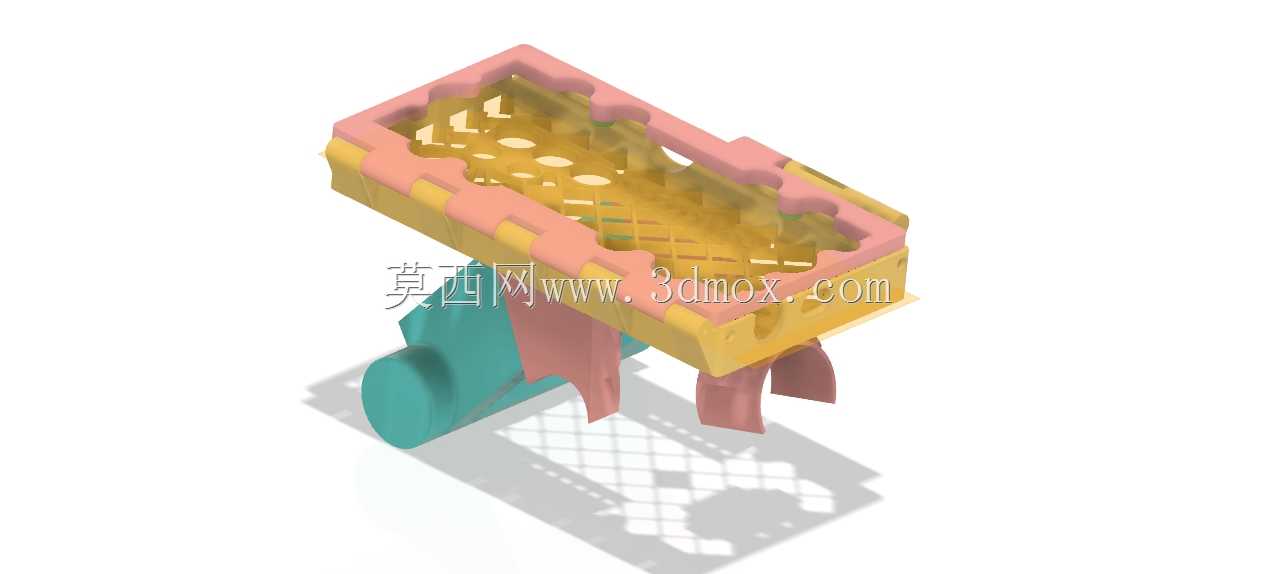

　　这套适配结构的核心思路，是把手机固定位、阀杆连接位、灯架扩展位做了一体化的集成设计，没有采用市面上常见的分体夹装结构，而是直接依托Ritchey阀杆的现有安装轮廓做嵌套式贴合，整个主体的内型腔完全匹配三星22Ultra的机身外轮廓，边缘做了1.2mm的让位间隙，套上常规厚度的硅胶保护壳也能顺利卡入，不会出现硬刮机身中框的问题。连接段直接卡在阀杆的安装凸台上，不需要额外加装绑带或者环箍，靠结构本身的卡扣限位就能实现固定，安装时只需要对准阀杆的卡位推到底，听到卡扣卡入的声响就完成装配，拆卸的时候按住侧面的解锁扣就能直接取下，比常规的螺丝锁紧结构快很多，适合骑行中途需要快速取手机拍路线、调导航的场景。

　　灯架扩展位做在结构的下侧延伸段，位置比常规车把安装位低了42mm，装上车灯之后，照射光线的切线刚好落在前轮前方1.5米左右的位置，夜间骑林道或者碎石路的时候，光线能顺着地形铺在路面上，岩石、坑洼的阴影会被拉长，骑手可通过阴影轮廓快速判断路面起伏，不用刻意低头去看前轮附近的路况，视线不用从前方路线移开，很大程度提升夜骑的安全性。整个结构的外形做了圆角过渡，没有突出的尖锐棱角，即使摔车也不会刮到骑行服或者磕到腿，型腔内部做了网格状的加强筋，既减轻了整体重量，又能保证卡入手机之后的结构强度，遇到连续颠簸路面也不会出现松旷晃动的问题。

　　安装边界上，整个结构完全适配标准规格的Ritchey阀杆安装位，横向最大宽度不超过78mm，装在车把上不会超出把横的两侧宽度，不会影响握把的操作空间，也不会和刹车手柄、变速指拨产生位置干涉。手机固定型腔的深度做了12mm，刚好能卡住手机的中框位置，不会遮挡屏幕底部的操作区域，也不会挡住手机背面的摄像头模组，停下车的时候不用取下手机就能直接拍路线照片、扫骑行码。灯架扩展位预留了标准的运动相机安装螺孔，除了装骑行灯之外，也可以直接装运动相机拍第一视角骑行画面，不用额外加装转换座。

　　结构设计的时候特意避开了手机的无线充电线圈位置，如果骑友要加装车载无线充电模块，直接在型腔背面预留的空位贴装充电线圈就行，不用额外打孔破坏结构。整个结构的壁厚控制在2.5mm到3mm之间，用常规的3D打印耗材制作就能满足强度要求，要是做批量注塑生产，也能直接套用这个结构开模，不需要做大幅度的结构修改。卡扣的卡合量做了1.8mm，既不会因为卡合量太小导致颠簸时松脱，也不会因为卡合量太大导致拆卸的时候需要用太大的力气，单手就能完成取放操作。考虑到户外骑行会遇到雨天，结构表面没有做积水的凹槽，雨水落在上面会顺着侧面的导流棱直接流走，不会积在型腔里面泡到手机的充电接口。
