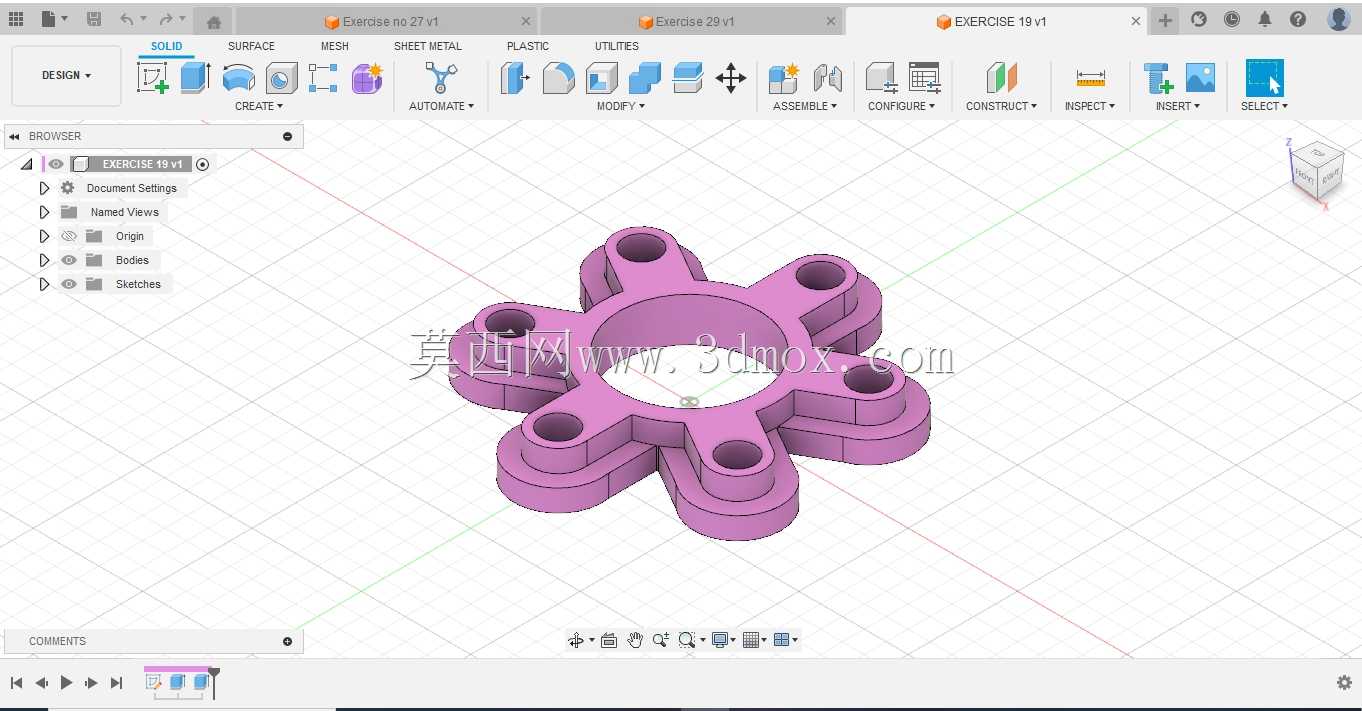

六耳带孔花型法兰式轴承连接座结构

　　这类带六个周向均布安装耳的花型法兰连接结构，常配套滚动轴承使用，在轻工自动化输送线、小型桌面级加工设备、食品包装机械的从动辊组支撑端十分常见，区别于传统方形或圆形法兰轴承座，花型外轮廓的设计并非单纯为了造型辨识度，更多是从安装空间、受力分布、减重需求三个维度做的平衡优化。从实际装配场景来看，这类结构的中心通孔为轴承安装位，孔壁公差通常取H7级，适配标准深沟球轴承的外圈过盈配合，安装时无需额外加工轴承座卡槽，依靠孔肩定位即可限制轴承的轴向窜动，六个安装耳上的通孔为螺栓穿装位，周向60°均匀排布的设计，让安装时的角度调整容错率更高，哪怕现场安装面的螺栓孔位存在小角度偏差，也能通过转动座体找到适配的穿装角度，不需要重新扩孔修正安装面。

　　设计这类结构时，首先要确认中心轴承位的尺寸边界，根据配套轴承的外圈直径确定中心通孔的内径与深度，孔肩的厚度要满足轴承轴向受力时的抗压要求，避免长期受轴向载荷出现孔肩变形导致轴承跑外圈；六个安装耳的外伸长度需要结合配套螺栓的规格确定，要保证螺栓穿装后，螺母与垫片有足够的承压面，同时耳片与中心基体的过渡位置要做圆角处理，避免应力集中在转角位置，长期受交变载荷出现断裂问题。从受力特性来看，六个安装耳的受力点均匀分布在中心轴承位的外周，相比四孔法兰座，每个螺栓承受的锁紧拉力与设备运行时的振动冲击力更小，在有持续振动的输送设备、往复运动的工装夹具上使用时，螺栓防松的压力更低，不需要额外增加加厚垫片或防松螺母就能满足长期运行的锁紧要求。

　　外形尺寸上，这类结构的整体外轮廓直径通常控制在中心轴承位直径的2.2-2.8倍区间，安装耳的厚度与中心基体厚度保持一致，整体厚度根据配套轴承的宽度确定，通常比轴承外圈宽度大2-3mm，保证轴承完全嵌入座体内部，不会出现外圈外露的情况；安装孔的中心圆直径要避开中心轴承位的加强筋区域，孔边到座体外边缘的距离不小于螺栓公称直径的1.5倍，避免锁紧螺栓时出现孔边开裂的问题。实际使用中，这类结构可以直接通过螺栓固定在设备的墙板、型材支架上，作为从动辊、转轴的端部支撑件，也可以两个配对使用，作为短转轴的两端支撑座，相比分体式的轴承座，一体成型的结构装配效率更高，不需要额外调整同轴度，只要安装面的平面度满足要求，

　　穿装螺栓锁紧后就能保证轴承位的同轴度误差在允许范围内。在一些对安装空间有严格限制的小型设备上，花型的外轮廓可以避开周边的管线、其他传动部件的干涉，相比圆形法兰座，六个耳片之间的内凹区域可以留出足够的走线或相邻部件的避让空间，不需要额外对座体做切边处理，减少二次加工的工序。设计建模时，要注意安装耳上的通孔下端要做沉头处理，适配内六角螺栓的头部沉装，避免螺栓头外露刮碰周边的传动部件，中心通孔的入口端要做15°的导向倒角，方便压装轴承时对准位置，不会刮伤轴承外圈的配合面；基体背面与安装面接触的区域要做0.2mm的凸台设计，减少接触面积，即使安装面存在小的平面度误差，也能保证座体锁紧后不会出现倾斜，保证轴承的回转精度。这类结构的材质通常根据使用场景选择，常规工况下用POM或尼龙3D打印即可满足轻载传动的支撑需求，重载工况下则采用铝合金或45号钢机加工制作，表面做发黑或阳极氧化处理提升防锈能力，六个安装耳的受力面要做平整处理，保证螺栓锁紧时受力均匀，不会出现单边受力导致座体倾斜的问题。在自动化设备的改型升级中，这类花型法兰座还可以根据实际安装需求，调整其中两个安装耳的孔位大小，适配不同规格的固定螺栓，不需要重新制作整个座体的模型，参数化调整的灵活性更高，相比标准的方形轴承座，定制化改造成本更低，适配性更强。
