阶梯式多直径传动连接轴结构设计

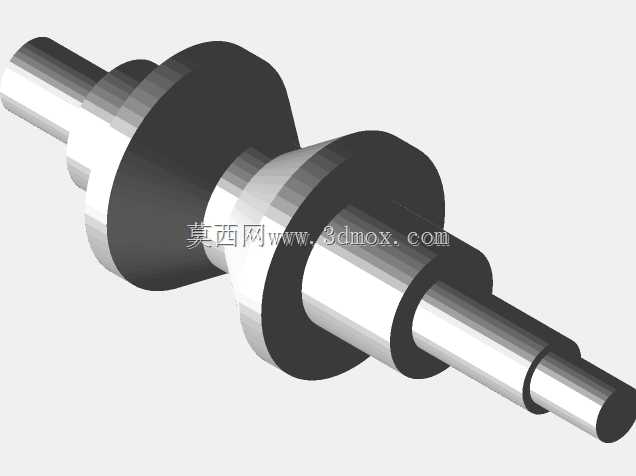

　　在常规的中小功率传动链路搭建中，这类多段阶梯结构的轴件是动力传递路径里的核心承载构件，常见于小型输送辊组、桌面级实验设备传动组、轻型工装夹具的动力输入端，也可适配部分3D打印定制非标设备的传动连接场景，用来衔接不同安装孔径的传动轮、联轴器以及支撑轴承，解决不同规格传动部件同轴安装的匹配问题。从结构设计逻辑来看，该轴采用多段变径的阶梯式布局，各轴段的直径差完全匹配对应安装零件的内孔公差要求，每一段轴肩都可以作为对应安装零件的轴向定位基准，不需要额外加装轴套或者定位挡圈就能完成零件的轴向位置固定，能大幅减少装配环节的零件数量，降低装配复杂度。从标注的尺寸边界来看，轴件总长度控制在120mm范围内，最大轴段直径为70mm，

　　两端伸出的轴段直径为40mm，各定位轴段的长度分别对应常规深沟球轴承、标准同步带轮、小型联轴器的通用安装宽度，其中中间段60mm长度的大直径轴段主要用来承受传动过程中的径向载荷，降低轴件在额定转速下的绕度变形，两端15mm长度的细轴段则作为动力输入与输出的连接端，可直接插入对应联轴器的内孔完成锁紧固定。设计过程中针对不同轴段的受力特性做了直径差异化分配，承受弯矩最大的中间轴段采用更大的直径来提升截面惯性矩，降低长期交变载荷下的疲劳断裂风险，而仅传递扭矩的两端轴段则适当缩小直径，在满足扭矩传递强度要求的前提下减轻整体重量，减少转动惯量带来的启停冲击。各轴段之间的过渡位置采用圆角过渡处理，避免直角台阶带来的应力集中问题，

　　能有效提升轴件在反复正反转工况下的使用寿命。在实际安装适配时，该轴的径向安装边界由最大直径70mm的轴段决定，配套的支撑轴承内孔需要匹配对应轴段的直径，安装时可从轴的一端依次将轴承、传动轮、定位套等零件推入对应轴段，靠轴肩完成轴向定位后，仅需在两端轴头加装锁紧挡圈即可完成全部装配，不需要复杂的工装调整就能保证各传动零件的同轴度。这类轴件在实际运行中，主要承担扭矩传递以及支撑传动零件的作用，可适配转速在每分钟数百转的中低速传动场景，能够承受一定的径向载荷与少量轴向窜动，在轻型自动化输送线、小型教学实验台、定制化桌面加工设备的传动系统中都能稳定适配，不需要额外做结构修改就能直接匹配标准件库中的常用轴承与传动轮，

　　能大幅缩短非标设备的设计周期，减少定制轴件的加工成本。建模过程中各轴段的同轴度公差严格控制在机械设计通用标准范围内，各轴肩的端面与轴线的垂直度也满足传动件安装的定位要求，能避免安装后传动轮偏摆带来的皮带抖动、轴承异常磨损等问题。从结构工艺性来看，该轴的所有外圆面都可以通过普通车床一次装夹完成加工，不需要二次装夹找正就能保证各轴段的同轴度要求，加工难度低，常规的机加工车间都能完成生产，也适合通过3D打印制作小批量的验证样件，用于前期的传动链路功能测试，测试通过后再更换为金属材质的量产零件，能有效降低前期研发阶段的样件制作成本。
