50毫米截面工业铝挤压型材结构设计

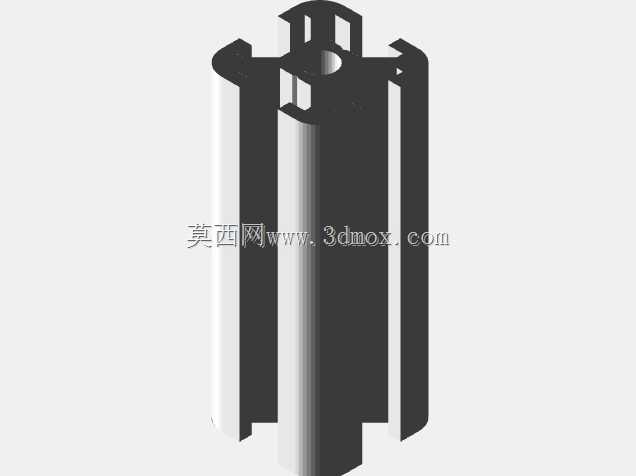

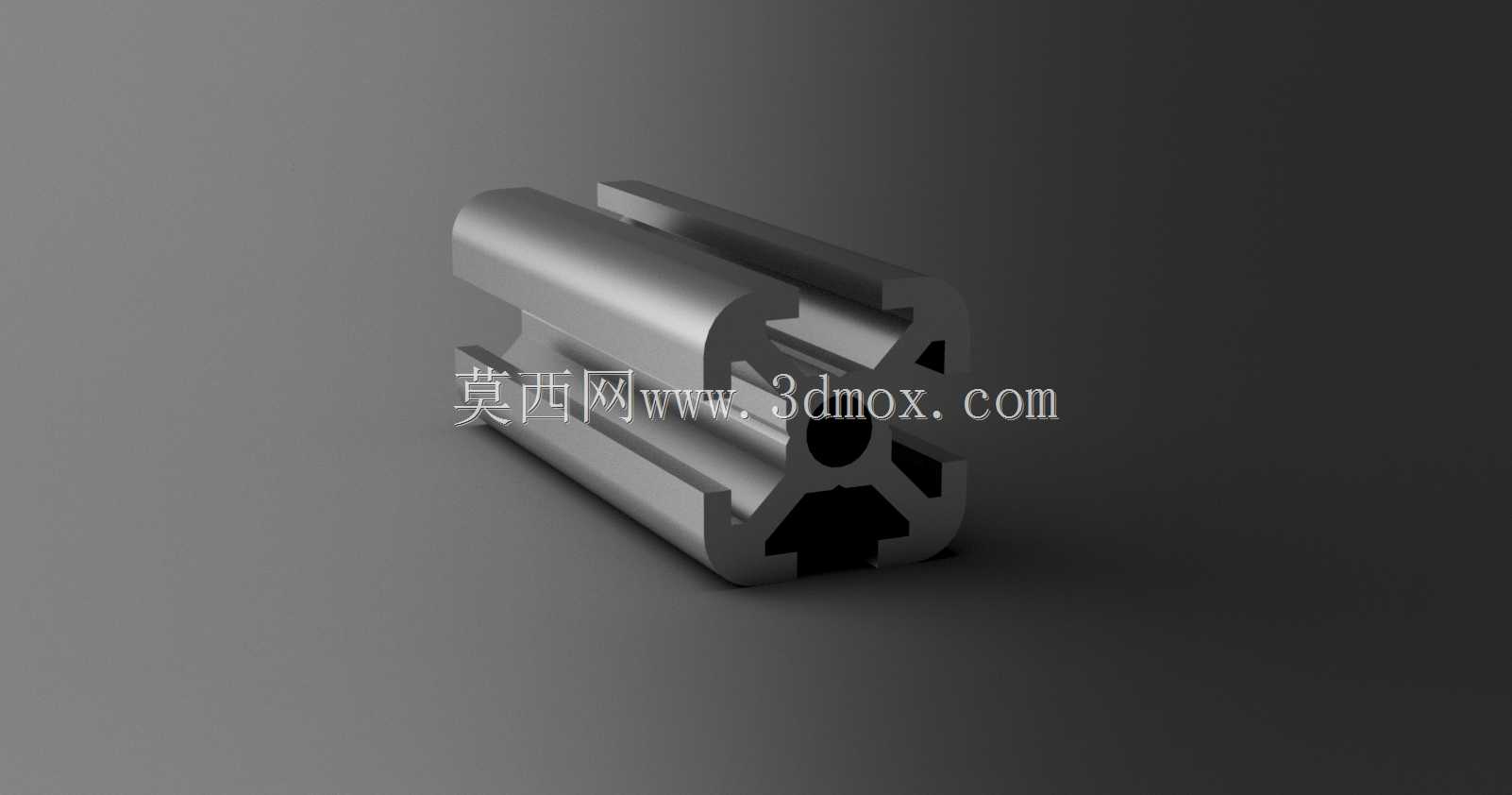

　　在非标自动化设备框架搭建、小型检测工位支撑、桌面级工装夹具安装等场景里，小截面铝挤压型材的选型一直是结构工程师绕不开的环节，这款50毫米长度的铝挤压构件，正是针对轻载、小安装空间的应用场景设计的。不同于常规大截面铝型材主打重载设备框架的定位，这款构件的截面最大对角线宽度控制在17毫米，整体占用空间极小，适合安装在设备内部走线旁、小型传感器安装支架、桌面式实验工装的连接部位，不会挤占设备内部的走线与功能部件安装空间。从截面结构来看，这款铝挤压件采用了多腔槽一体化挤压成型的设计思路，外侧预留的卡槽可以直接嵌入常规的工业铝型材专用封条、螺母块，不需要额外做攻丝或者焊接处理，现场装配的时候可以直接将配套的T型螺母滑入槽内，

　　实现快速的部件连接，相比采用方钢焊接的支架，装配效率能提升60%以上，后期调整安装位置的时候也只需要松开螺母即可滑动调整，不需要重新钻孔焊接。在设计这款型材的截面结构时，特意将中心位置设计为中空结构，一方面可以减轻构件自身重量，整根50毫米长度的构件重量控制在极轻的范围，安装在悬臂类结构上不会带来过大的端部负载，另一方面中心的空腔可以直接走设备的信号线缆、细小的气管，不需要额外在型材外侧安装走线槽，让整体安装结构更加简洁，避免线缆外露带来的剐蹭、积尘问题。截面的加强筋布局经过了受力校核，在垂直于型材长度方向施加100N的静载荷时，型材的形变量控制在0.1毫米以内，完全满足小型传感器、小型气动元件的安装支撑需求，

　　不会因为支撑形变导致检测元件位置偏移，影响设备的检测精度。在安装边界上，这款铝挤压件的端面可以直接配套常规的小规格铝型材端盖，不需要额外定制封盖，端部连接的时候可以采用小型角码直接连接，角码的安装槽位和型材外侧的卡槽完全匹配，连接后整体结构的晃动量极小，搭建小型框架的时候不需要额外做加强筋处理，就能满足日常使用的刚度要求。实际应用中，这类小截面铝挤压件还可以用来制作小型设备的防护栏边框，搭配透明亚克力板直接嵌入卡槽内，不需要额外做亚克力板的固定孔位，安装后防护栏的外观整洁，没有突出的螺丝头，在洁净车间的小型设备防护场景里非常适用，不会因为突出的结构件积尘，也不会刮蹭操作人员的工作服。另外在做3D打印配套的小型工装平台搭建时，

　　这款型材也可以作为平台的支撑腿，因为截面尺寸小，支撑腿占用的平台下方空间极小，可以在平台下方放置更多的控制模块、电源模块，提升空间利用率。挤压成型的铝合金表面自带氧化层，不需要额外做表面喷涂处理，在常规的车间环境下使用不会出现生锈掉漆的问题，日常维护只需要擦拭表面的灰尘即可，长期使用也不会出现外观锈蚀的问题。在做三维建模的时候，这款型材的截面轮廓完全按照挤压工艺的拔模要求设计，所有的槽位内角都做了适配挤压工艺的圆角处理，不会出现直角尖角导致挤压模具开裂的问题，开模生产的时候成品率可以达到95%以上，适合小批量定制生产，也可以根据实际使用需求截取不同的长度，不需要重新开模调整截面结构。和市面上同规格的小截面铝型材相比，这款构件的槽位尺寸公差控制在±0.1毫米以内，配套的标准螺母块滑入的时候不会出现卡顿或者间隙过大的问题，连接后的部件不会出现松动移位的情况，在有轻微振动的设备上使用时，也不需要额外加防松垫片，就能保持连接的可靠性。
