阿基米德螺旋输送螺杆结构设计

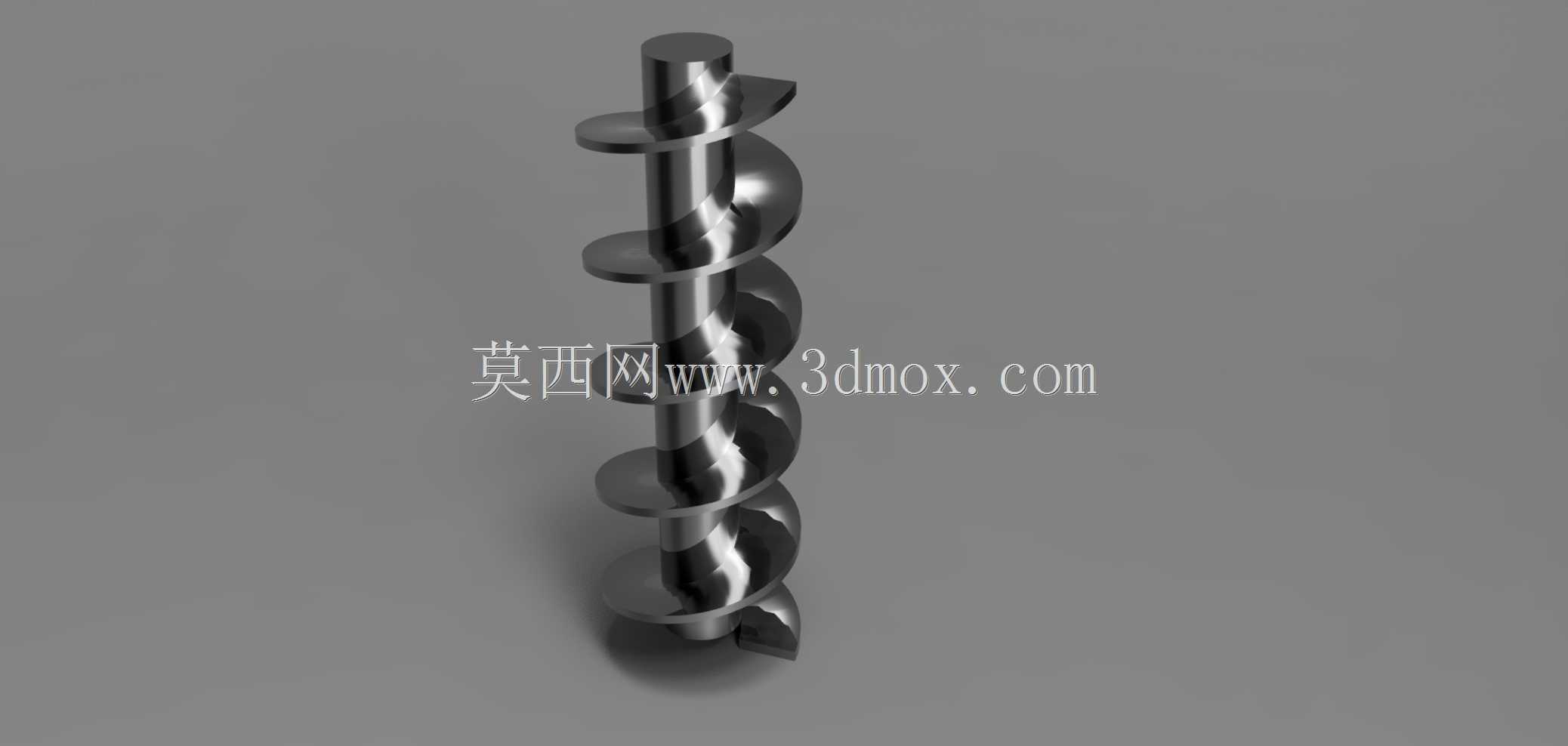

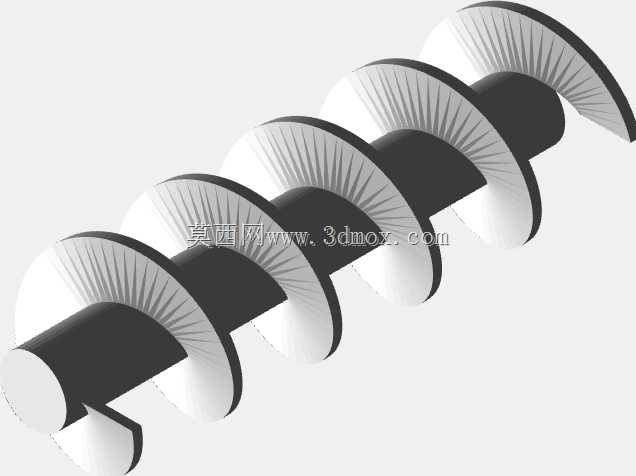

　　在散料输送、小型流体增压、粘稠介质推送的工况场景里，阿基米德螺杆是结构最简单、可靠性最突出的推送类核心部件，这类结构不需要复杂的配合副，依靠连续螺旋面的旋转动作就能完成物料的轴向位移，在小型喂料设备、实验室流体输送装置、家用搅拌推送器具里都有广泛应用。本次设计的螺杆采用整体式轴螺一体结构，轴段总长设置为6英寸，核心轴径为0.80英寸，这个尺寸边界是适配小型桌面级输送设备的安装空间确定的，轴段两端预留的光轴段可以直接适配标准深沟球轴承的内孔配合，不需要额外加装轴套或者转接结构，安装时只需要将两端光轴穿入设备机架的轴承座孔，通过轴端挡圈完成轴向定位即可，整体安装边界紧凑，不会占用过多的设备内部空间，适配小型设备的轻量化设计需求。

　　从功能特性来看，这款螺杆的螺旋面采用等螺距等直径设计，螺旋升角匹配常规散料与中低粘度流体的摩擦角参数，旋转过程中不会出现物料卡滞、回流的问题，螺旋叶片的厚度经过强度校核，在推送颗粒直径不超过3mm的散料、或者粘度不超过1000cP的流体时，叶片不会出现形变或者断裂的情况，轴段的同轴度公差控制在0.02mm以内，高速旋转时的动平衡余量满足小型设备3000rpm以内的运转要求，不会出现明显的径向跳动，能有效降低轴承的附加载荷，延长整套输送机构的使用寿命。设计过程中首先确定的是核心输送参数，根据目标输送量反推螺旋叶片的直径与螺距匹配关系，等螺距的设计一方面是降低加工难度，另一方面是保证物料输送过程中的流速稳定，

　　不会出现局部积压或者断料的情况，螺旋叶片与中心轴的衔接位置采用圆角过渡，避免应力集中，同时也能减少物料在衔接缝隙处的残留，降低设备清理的难度。轴端的配合面粗糙度控制在Ra1.6，保证和轴承内圈的配合精度，非配合面的粗糙度控制在Ra3.2即可，不需要过高的加工精度，平衡加工成本与使用性能。实际应用中，这款螺杆可以直接替换同尺寸规格的小型输送设备螺杆配件，比如小型颗粒喂料器、手持搅拌器具、微型流体输送泵的推送部件，不需要对原有设备的机架结构做修改，两端的轴段长度预留了密封件的安装位置，在输送有密封要求的流体介质时，可以在轴承内侧加装骨架油封，避免介质泄漏进入轴承位置造成润滑失效。和分体式焊接螺杆相比，整体式的结构不存在焊缝开裂的风险，

　　在频繁启停、正反转切换的工况下稳定性更好，螺旋面的表面经过光滑处理，推送粘稠物料时不会出现粘壁的情况，输送过程的物料残留率低于2%，适合对输送精度有一定要求的定量喂料场景。在结构校核阶段，针对螺杆的最大受力工况做了挠度验算，6英寸的轴长搭配0.80英寸的轴径，在最大推送载荷下的最大挠度不超过0.01mm，不会出现螺旋叶片刮蹭输送筒内壁的情况，运转过程的噪音控制在55分贝以内，满足小型桌面设备、家用器具的噪音要求。设计时也充分考虑了不同材质的适配性，如果用于食品级物料输送，可以直接采用同结构参数的不锈钢材质加工，不需要修改三维模型的尺寸参数，如果用于普通工业散料输送，采用45号钢表面发黑处理即可满足耐磨与防锈要求，模型的所有特征都做了参数化关联，后续如果需要调整螺距、叶片直径、轴长参数，只需要修改对应参数就能快速生成新的结构模型，不需要重新绘制草图，能大幅缩短同系列产品的改型设计周期。
