三瓣弧边凹槽式限位承托结构件

　　在轻工装配、小型工件定位、非标工装治具的实际应用场景里，这类三瓣弧边的凹槽式结构件，常被用作小型回转类工件的临时承托、工位间流转的定位基座，或是小型设备操作端的手持防滑承托座。不同于常规圆形、方形的承托结构，三瓣式的弧边轮廓在实际使用中，能给操作工人留出三个方向的取放间隙，不需要将工件完全垂直抬升超过结构边缘就能完成取放，在狭小的装配工位空间里，能大幅减少操作时的动作幅度，降低相邻工位的干涉概率。

　　从功能特性来看，该结构件整体为带围边的浅槽形态，围边高度较低，不会对放置在槽内的工件上部操作造成遮挡，三个瓣体的末端做了小尺寸的缺口设计，这部分缺口并非工艺瑕疵，而是特意预留的工件取放抠位，当槽内放置的工件与槽型贴合度较高、存在负压吸附风险时，操作人员可以通过这三个缺口直接接触工件侧部，轻松将工件翘起取出，避免硬撬造成工件表面或结构本身的损伤。槽体的内轮廓做了连续的圆弧过渡，没有直角清根的结构，一方面在加工时能减少刀具的频繁换向，降低加工应力集中的风险，另一方面在日常使用中，直角缝隙容易积存加工碎屑、灰尘等杂物，圆弧过渡的结构能让清洁维护更便捷，用普通气枪吹扫就能将槽内杂物清理干净，不需要用毛刷反复清理死角。

　　设计思路上，该结构没有采用对称度极高的正三瓣布局，而是根据实际操作的人机工程角度，将其中一个瓣体的弧长做了微调，对应操作人员常规站立操作时的正对方向，让该位置的围边支撑长度更长，当工件放置在槽内受侧向力时，正对操作位的一侧能提供更大的支撑抗力，减少工件从操作位方向滑出的概率。结构的壁厚设计采用了等厚原则，整个围边与底部的厚度保持一致，不管是采用机加工整块坯料成型，还是采用注塑、压铸工艺批量生产，都能保证材料冷却或加工时的应力均匀分布，减少成型后的翘曲变形量，不需要额外做时效处理就能满足平面度的使用要求。底部的安装面做了整面平整处理，没有设置突出的安装脚，实际安装时既可以通过结构胶直接粘接在工作台面，也可以通过三个瓣体上预留的沉孔（图中未完全显示孔位细节，常规该类结构会在瓣体末端设置安装孔）用螺丝锁紧固定，适配不同的安装场景需求。

　　从安装边界来看，该结构件的外轮廓最大尺寸控制在常规手掌可覆盖的范围，安装时不需要占用过大的工作台面积，三个瓣体的外边缘做了小圆角倒角，不会在操作时划伤工人的手臂或手套。槽体的深度较浅，放置在槽内的工件大部分体积露出槽外，方便操作人员对工件进行装配、检测、打磨等操作，围边的高度刚好能限制工件在水平方向的窜动，不会因为槽深过浅导致工件容易滑出，也不会因为槽深过大遮挡工件的操作部位。在实际的生产线应用中，这类结构件还可以根据放置工件的具体尺寸，对内槽的轮廓做等比例缩放，不需要改变整体的三瓣弧边结构形式，就能适配不同直径的小型回转类工件，比如小型轴承、圆柱销、轴类毛坯件等，通用性较强。

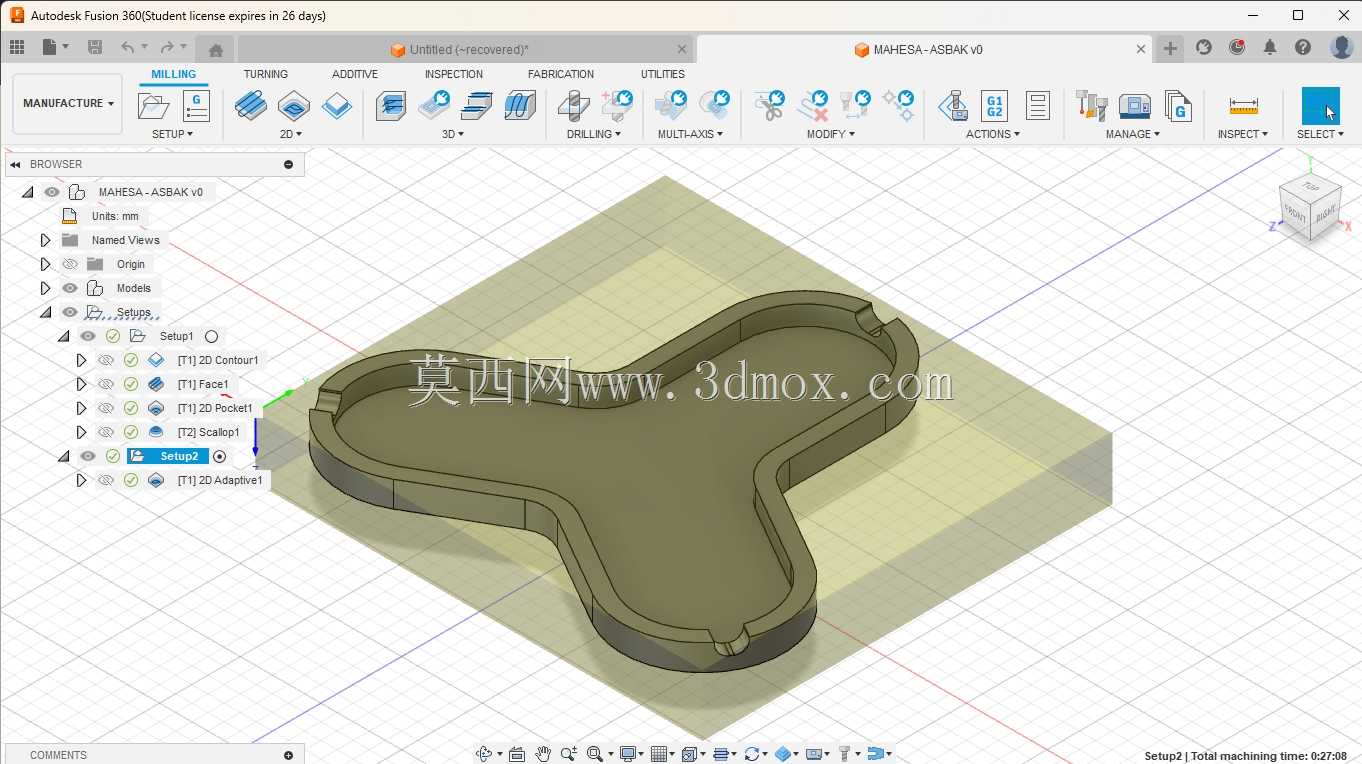

　　不同于专用的定位夹具，该结构件没有设置夹紧、定位销等精准定位结构，本身属于粗定位的承托类部件，主要作用是给工件提供一个稳定的放置位置，限制工件在工位上的随意滚动，适合对定位精度要求不高的工序，比如工件的初步清理、外观检查、临时周转放置等场景。结构本身没有易损的活动部件，整体为一体式结构，长期使用不容易出现损坏，维护成本极低，只需要定期清理槽内的杂物就能保证正常使用。在三维建模过程中，该结构的建模逻辑也较为清晰，先绘制三瓣弧边的外轮廓草图，拉伸得到基础实体，再通过偏移轮廓得到内槽的截面，拉伸切除出浅槽结构，最后对所有锐边做圆角处理即可，建模过程中需要注意三个瓣体的过渡圆弧要保证曲率连续，避免出现折线或曲率突变的位置，否则加工出来的结构会有明显的棱线，影响使用时的手感和工件放置的顺畅度。
