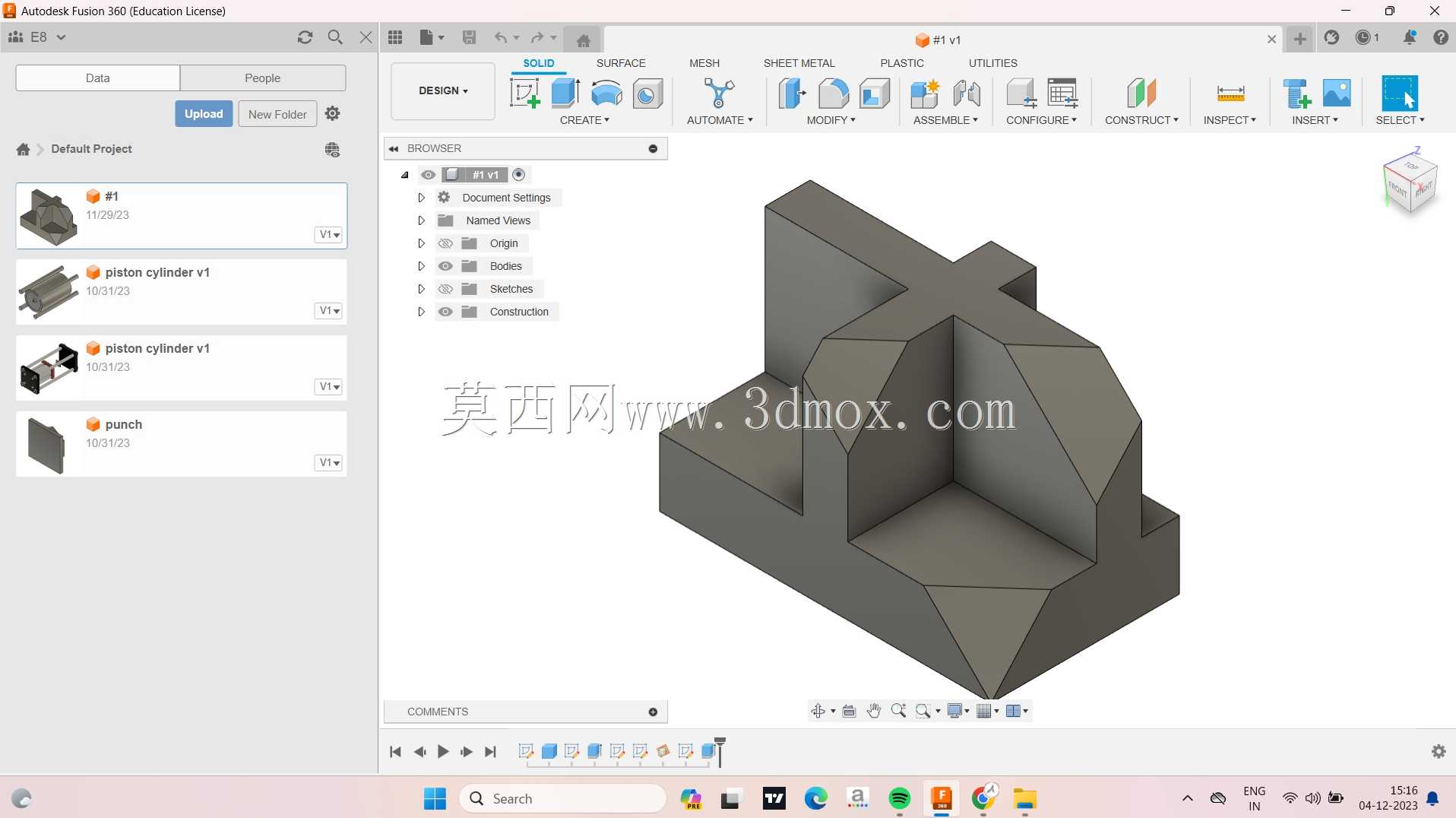

带十字凸台的异形定位支撑结构块

　　这类带十字凸台的异形支撑块，多应用在工装夹具的定位工位、自动化生产线的工件承托位、小型检测设备的载具基座场景中，实际使用时承担工件定位、载荷传递、相邻部件限位的多重作用，区别于标准方形垫块，其异形结构是为了匹配特定工件的底部轮廓，避免装夹过程中出现工件偏移、支撑悬空的问题。从结构设计逻辑来看，底部的方形基座是安装基准面，加工时需要保证平面度控制在0.05mm以内，才能保证安装后与安装基板的贴合度，避免长期受载出现应力集中导致的结构变形；基座向上延伸的十字形凸台，两个垂直方向的凸肋高度差经过匹配计算，刚好对应待支撑工件底部的十字凹槽轮廓，凸肋的侧面做了15度的斜角过渡，一方面是装配时起到导向作用，方便工件快速落位，

　　另一方面可以减少凸肋根部的应力集中，在承受垂直方向冲击载荷时，应力能够顺着斜面向基座均匀分散，不会在直角连接处出现断裂隐患。凸台围合形成的内凹空腔，并非减重设计的冗余结构，实际使用时可以容纳工件底部突出的轴头、接线柱等结构，避免支撑时工件被凸台顶起导致定位失准，空腔的内壁同样做了小角度拔模斜度，既方便加工时的排屑，也能在工件落位时避免内壁与工件突出结构发生卡滞。结构外侧的多面切角设计，是为了避让相邻工位的运动部件，比如生产线旁的气动夹爪、检测传感器的安装支架，避免支撑块随工装板移动时与周边部件发生运动干涉，切角的尺寸经过运动包络校核，保证在整个工位流转过程中，支撑块的所有外轮廓都不会进入相邻部件的运动范围。安装边界方面，

　　底部方形基座的四个角预留了沉头安装孔位，孔位的中心距按照标准工装板的T型槽间距设计，可以直接用内六角螺栓固定在标准铝型材工装板或者铸铁工作平台上，不需要额外加工转接板；沉头孔的深度经过计算，螺栓锁紧后头部完全沉入基座平面以下，不会突出表面刮伤放置的工件。实际工况适配中，这类支撑块如果用在焊接工装场景，会选用45号钢做表面淬火处理，提升表面耐磨性，避免焊接飞溅粘附后破坏支撑平面精度；如果用在电子件组装载具场景，会选用POM或者电木材质加工，避免刮伤工件表面的喷涂或氧化层。结构的受力路径设计上，垂直方向的载荷从十字凸台的顶面传入，顺着凸肋传递到整个基座平面，再分散到安装基板上，侧向的定位载荷则由凸肋的侧面承担，

　　斜角过渡结构可以将侧向载荷分解为垂直方向的分力，降低连接螺栓受到的剪切力，提升长期使用的结构稳定性。建模过程中，所有的过渡圆角、斜度都按照实际加工工艺要求设置，比如凸肋根部的R2圆角，是铣削加工时刀具自然形成的圆角，不需要额外做电火花加工，降低加工成本；外轮廓的切角角度统一，加工时可以一次装夹完成所有侧面的铣削，减少装夹次数带来的形位公差。
