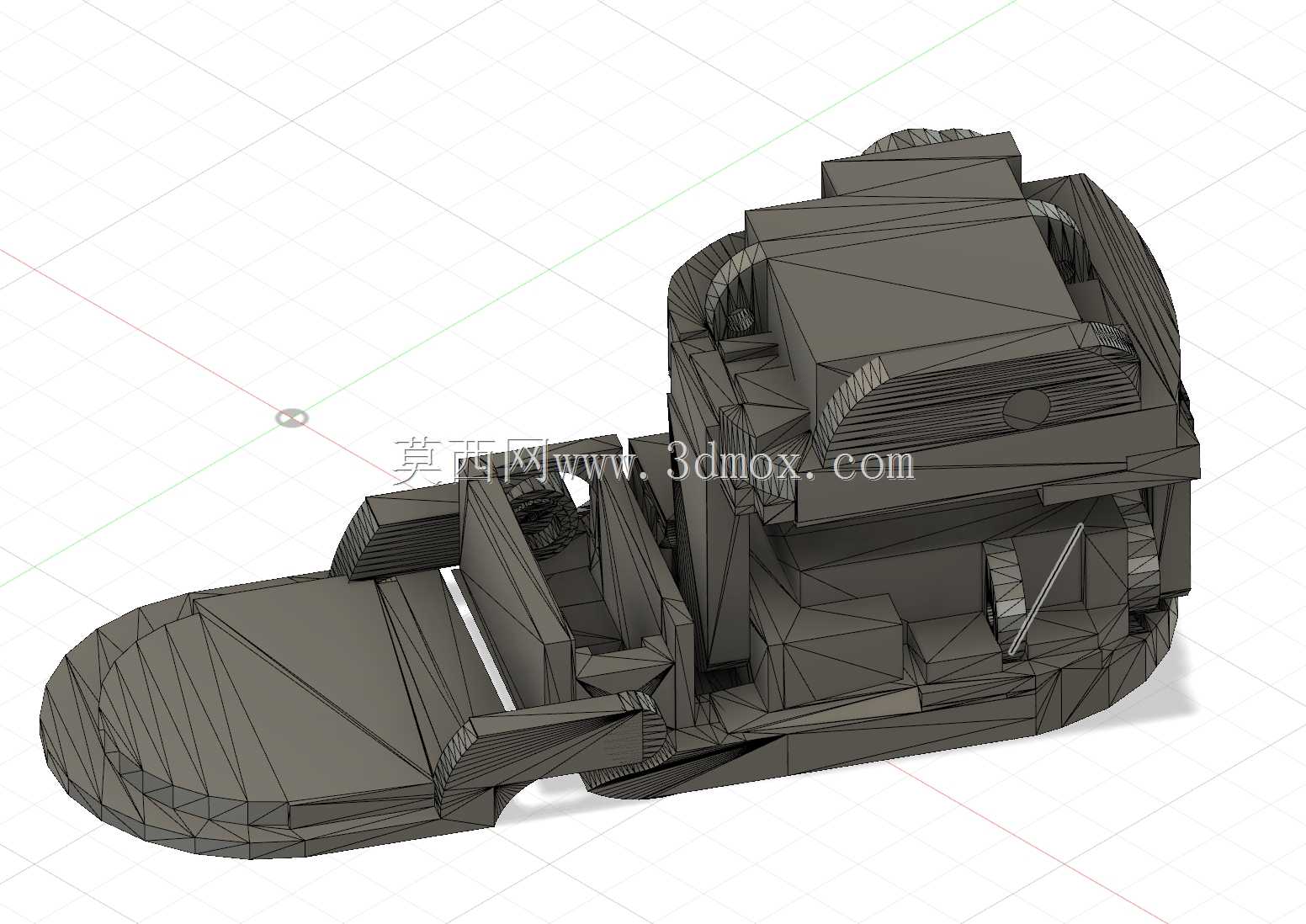

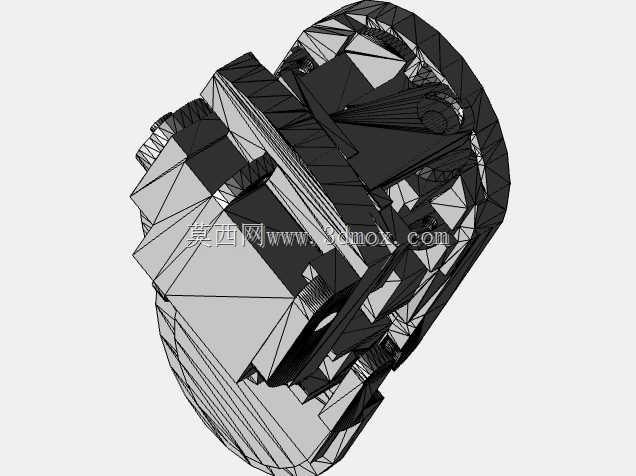

适用于3D打印的机器人稳定支撑脚结构

　　在足式移动机器人的结构设计环节，足部构件的力学性能与结构合理性，直接决定整机行走过程的步态稳定性与地形适应能力，这款适配3D打印工艺制作的机器人稳定脚，正是针对小型桌面级3D打印设备的成型能力优化设计，可直接用于小型双足、四足机器人的末端行走支撑部位。从实际应用场景来看，这类足部结构主要面向教育类机器人开发、小型仿生机器人原型验证、创客类机器人DIY制作等场景，能够在平整硬质地面、轻度粗糙铺装路面上为机器人提供可靠的支撑接触，避免行走过程中出现打滑、侧倾、足部应力集中断裂等常见问题。

　　从功能特性层面来看，该足部结构采用多段式受力传导设计，内部的网格状加强筋并非随意排布，而是沿着行走过程中地面反作用力的传导路径布置，当足部触地时，冲击力会顺着筋条结构均匀分散到与脚踝连接的安装基座上，不会在局部薄壁位置形成应力集中点，即便采用常规PLA材料打印，也能承受整机重量带来的持续载荷，不会在多次行走循环后出现疲劳断裂。结构的接触底面做了微弧面过渡处理，没有尖锐的棱角，一方面能在足部摆动触地时减少与地面的碰撞冲击，另一方面也能适配小角度的地面倾斜，当机器人行走在存在小幅坡度的地面上时，足部接触面依然能保持足够的接地面积，不会因为接触面过小导致支撑失稳。

　　设计思路上，这款构件完全围绕FDM类型3D打印的工艺约束做了适配优化，所有结构的壁厚都控制在1.5mm以上，不存在小于45度的悬空结构，打印过程中不需要添加额外的支撑材料，既能够减少打印材料的损耗，也能避免去除支撑时对构件表面精度造成破坏，打印完成后只需要简单去除底部的打印 raft 层即可直接装配使用，不需要额外的后处理工序。结构上部的连接位采用了标准化的轴孔配合尺寸，能够直接匹配市面上常见的小型机器人舵机输出盘，连接位周边预留了螺丝过孔，安装时不需要对构件做二次打孔加工，直接采用M2规格的自攻螺丝即可完成与脚踝舵机的紧固连接，装配效率较高。

　　从安装边界与尺寸适配角度来说，该足部结构的整体轮廓尺寸控制在小型机器人的适配范围内，横向最大宽度不超过40mm，纵向长度不超过60mm，安装面到足底的垂直高度为35mm，不会因为足部尺寸过大导致机器人腿部摆动过程中与小腿构件发生运动干涉，在腿部前后摆动、侧摆的全行程范围内，足部结构的运动包络都能与小腿、膝盖构件保持足够的安全间隙。结构的重量经过拓扑优化，在保证结构强度的前提下去除了所有非必要的实体区域，整体打印完成后的重量仅为15g左右，不会给腿部舵机带来额外的负载压力，能够有效降低舵机的工作载荷，提升机器人行走的续航时间与动作响应速度。

　　在实际选型使用过程中，设计人员可以根据自身机器人的整机重量对结构的壁厚做小幅调整，如果整机重量超过1kg，可将壁厚参数调整至2mm，进一步提升结构的承载能力；如果用于更轻量化的微型机器人，也可将壁厚缩减至1.2mm，进一步降低足部重量。结构的足底平面预留了粘贴防滑垫的凹槽位置，用户可以根据实际使用的地面材质，粘贴橡胶垫、泡棉垫等不同材质的防滑层，进一步提升足部的抓地力，满足不同场景下的行走需求。相较于一体化打印的实体足部结构，这种带内部加强筋的镂空结构，还能在触地时提供微小的弹性形变空间，起到一定的被动缓冲作用，减少地面冲击力向上传递到舵机与机身结构，延长整机核心部件的使用寿命。
