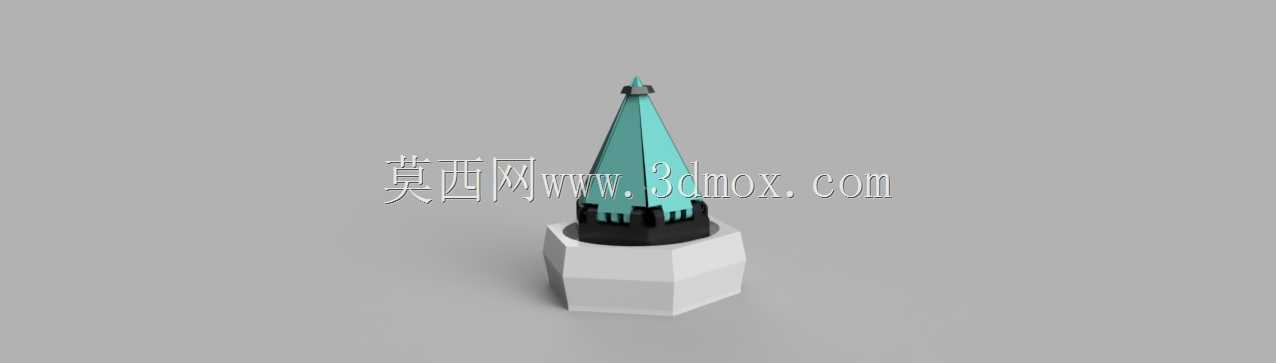

尖顶六棱基座定位支撑构件

　　在小型精密定位工装、桌面级实验装夹平台以及文创类机械互动装置的搭建场景中，这类带尖顶的六棱基座支撑构件往往承担着核心的对位与承载作用。从实际使用场景来看，这类构件常被用在需要快速对位的小型工位上，比如微型装配工位的工件预定位、教学演示装置的支点搭建，或是小型文创机械结构的顶端支撑位，依靠尖顶的锥面导向特性，能够让配合件在下落装配时自动滑入对位位置，不需要额外的视觉对位或者反复调整位置，能大幅降低小型装配场景的对位耗时。

　　从功能特性上拆解，这个构件分为上下两个功能段，下部的六棱基座是主要的承载与安装基准段，六面的平面结构既可以直接卡入对应六边形的安装槽内实现周向防转，不需要额外加装销钉或者紧定螺钉就能限制自身的转动自由度，也可以通过相邻两个平面靠在定位挡边上实现快速安装定位，相比圆形基座，六棱结构的防转性能更稳定，在需要承受周向轻微扭矩的使用场景下不会出现跟转的问题。上部的尖顶锥段是核心的工作段，锥面的斜度经过适配设计，既不会因为锥度过大导致导向行程过短、对位精度不足，也不会因为锥度过小导致尖顶长度过长、整体结构刚性下降，尖顶的顶端做了微小的平边处理，避免尖锐顶端在长期使用中出现磕碰卷边，影响对位精度，同时锥段和基座衔接的位置做了环形的台阶限位，当配合件滑落到基座端面时就会被台阶挡住，不会出现过位滑落的问题。

　　设计思路上，这个构件优先考虑了安装便捷性与使用耐久性，六棱基座的尺寸适配常见的小型安装工位的预留槽尺寸，基座的高度控制在合理范围，既保证安装后有足够的接触面积承载竖向载荷，也不会因为基座过高导致整体重心上移，在受到侧向力的时候出现倾覆的问题。锥段的壁厚做了均匀化处理，整个锥面的壁厚保持一致，不管是采用3D打印加工还是传统的铣削加工，都不会出现局部壁厚过薄导致加工变形、或者局部壁厚过厚导致材料浪费的问题。衔接位置的环形台阶除了限位作用，还能在装配时留存微小的间隙，容纳配合件端面可能存在的微小毛刺，避免因为毛刺垫起导致装配不到位的问题。

　　从安装边界来看，下部六棱基座的对边尺寸是安装时的核心匹配参数，对应的安装槽对边尺寸需要预留微小的间隙，保证构件可以顺利放入同时不会出现过大的旷量，基座的底面做了平面度处理，安装后可以和安装面完全贴合，不会出现倾斜导致尖顶轴线偏移的问题。尖顶的总高度决定了导向行程的长度，在选型搭配配合件的时候，需要保证配合件的导向孔深度小于尖顶总高度，保证台阶面可以正常接触限位。整个构件的承载能力主要由基座部分决定，六棱结构的截面特性让它在承受竖向载荷时应力分布更均匀，相比同直径的圆柱基座，在同等材料用量下抗侧向形变的能力更强，适合在有轻微侧向力的工位上使用。在实际装配使用时，只需要将六棱基座对准对应的安装槽压入即可，不需要额外的紧固件，拆卸时可以直接夹住基座部分向上拔出，维护更换十分便捷，适合在需要快速更换不同支撑头的模块化工装场景中使用。
