带集尘结构的手持钻孔作业工具设计

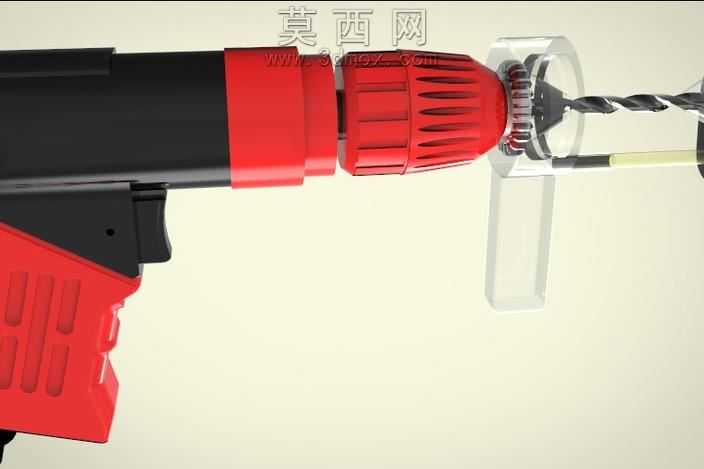

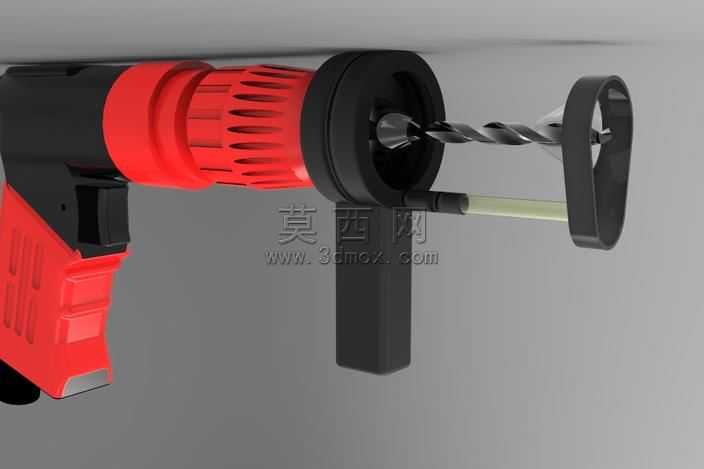

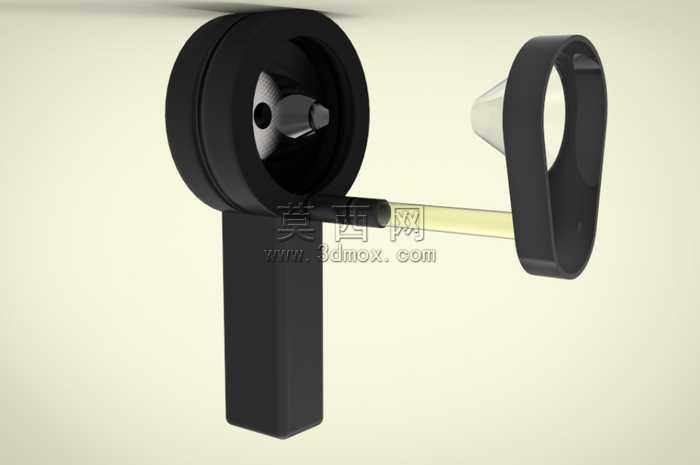

本作品为带木屑真空集尘功能的手持钻孔工具三维模型，整体建模过程围绕手持电动工具的实用化改良方向展开，在常规手电钻结构基础上集成钻孔同步吸尘模块，解决传统钻孔作业中木屑飞溅、作业面脏乱、粉尘飘散影响操作视线的痛点。建模阶段首先完成手持电钻主体的结构搭建：枪式握持手柄依据人体工学弧度做曲面建模，表面做防滑纹理的凹凸结构处理，开关按键做内嵌式卡位设计，机身主体的电机舱做分段式结构，红黑配色的外壳做分件建模，预留散热格栅的镂空结构，保证外观还原度的同时兼顾结构合理性。前端的钻夹头、麻花钻部分按照标准五金刀具参数建模，钻身螺旋排屑槽做精准的螺旋扫掠特征，保证刃口角度、槽深比例符合真实钻头参数。核心的真空集尘结构为本次设计的重点，在钻身外围加装环形集尘罩，集尘罩采用半透明硬质材质做渲染表现，边缘做软质密封圈的材质区分，贴合作业墙面时可形成封闭集尘腔，避免木屑外溢；集尘罩通过侧向连接管路衔接机身内置的真空发生模块，管路做可伸缩的弯折结构建模，适配不同钻孔深度下集尘罩的前后位移需求，集尘仓做可拆卸式卡扣结构设计，方便后续清理收集的木屑。渲染阶段采用工作室柔光环境，金属钻头做高反光金属材质表现，机身塑料部分做哑光磨砂红、亮面黑的材质区分，集尘罩半透明材质调整折射参数，还原真实PC材质的通透质感，连接管路做浅黄绿色半透明软管材质，密封圈做黑色软橡胶材质表现，整体光影突出结构层次，清晰展示集尘结构与钻孔主体的装配关系。设计思路上围绕钻孔作业的实际使用场景，将真空吸尘功能与钻具旋转动作做联动设计，工具启动钻孔时同步开启真空吸附，无需额外操作即可实现钻孔过程的木屑即时收集，既优化作业环境整洁度，也避免木屑飞溅进入操作人员眼部、衣物缝隙，提升手持钻孔作业的安全性与便利性，整体结构紧凑，未过度增加手持部分的负重，适配常规家装、木工钻孔的日常使用需求。
