生产线工件检测用脚踏式夹具结构

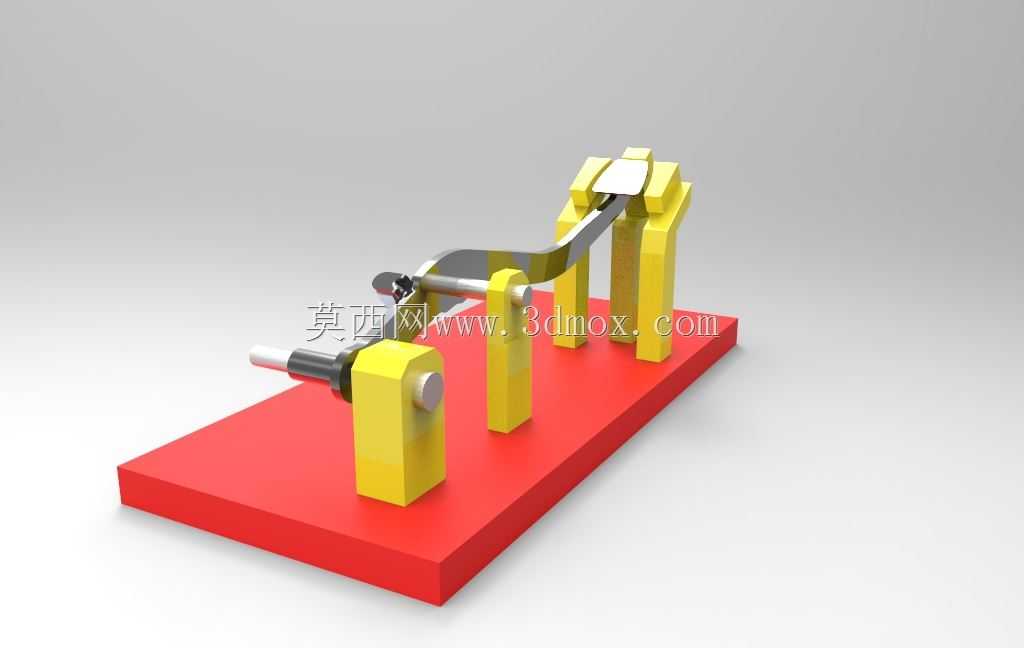

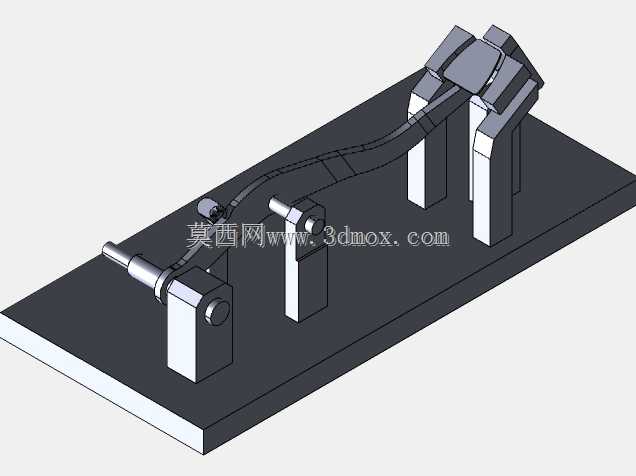

这类脚踏式检查夹具，多布置在机加工线末端的终检工位、装配线旁的工序间抽检点位，替代手持卡具完成小型冲压件、机加工轴类或异型零件的形位公差快速检测，作业人员无需抬手操作夹紧机构，脚踩踏板即可完成工件的锁紧与松脱，双手全程可持百分表、通止规等检具完成测量，能大幅降低重复装夹的动作浪费，单工位检测效率可提升近四成。从结构布局来看，整套机构以矩形安装底板为承载基准，底板上的四个立式支撑座分为两组，靠近踏板侧的一组带铰接转轴，用于连接脚踏驱动的杠杆臂，远端的两组支撑座顶部开有与工件轮廓匹配的定位槽，负责承托工件的非检测基准面，避免装夹时工件出现翘曲偏移。驱动侧的杠杆臂通过销轴与脚踏连杆联动，踩下踏板时，杠杆臂绕转轴下压，前端的压头刚好贴合工件的待压紧面，压头端面做了圆弧过渡处理，不会在工件表面留下压痕，适配表面质量要求较高的成品件检测场景。设计时首先要匹配现场检测台的安装边界，底板的安装孔位需对应检测台面上的T型槽间距，整套夹具的总高度控制在操作人员坐姿作业时的手肘操作高度范围内，避免抬手或弯腰作业产生的疲劳。定位支撑座的间距需要根据待检测工件的两个基准支撑点跨距调整，保证工件放置后重心落在四个支撑座围成的区域内，不会在夹紧过程中发生侧翻。杠杆臂的传动比经过匹配，脚踏力控制在成年人正常脚踩施力的舒适区间，不会出现踩不动或者夹紧力不足导致工件窜动的问题，压头的行程预留了足够的工件取放空间，松脱状态下压头与工件表面的间隙足够操作人员快速取放零件，无需额外挪动机构。整套结构没有复杂的传动部件，日常维护仅需定期给铰接销轴加注润滑脂，清理定位槽内的切屑与灰尘即可，适配车间多粉尘、多油污的作业环境，长期使用也不会出现卡滞问题。在实际产线应用中，这类夹具还可以根据不同工件的检测需求，快速更换顶部的定位块与压头，无需改动底板与杠杆驱动结构，就能适配同系列不同规格工件的检测装夹，减少工装的重复投入成本。
