课程作业类人形裁切装置结构设计

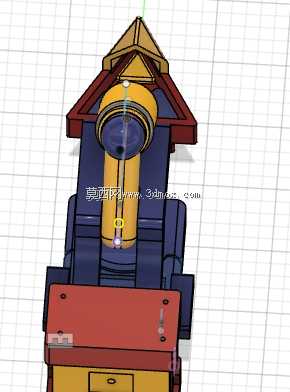

　　这套结构的设计初衷是面向教学场景下的小型裁切作业验证，整体采用立式堆叠布局，核心作业端设置在结构上部，配合中部的传动导向段与下部的安装基座，形成完整的受力传递路径。从实际应用场景来看，这类结构可适配教学演示、小型样件裁切试验等场景，作业时上部的裁切执行端沿垂直导向轴完成下压动作，导向轴采用双段同轴设计，轴套配合段预留了足够的润滑间隙，避免往复动作时出现卡滞。下部的安装基座采用平板式结构，四个安装孔位按照对称布局设置，孔位间距适配常规试验台的T型槽间距，安装时可通过螺栓直接固定在试验台面上，不需要额外制作转接板，降低了现场安装的调整工作量。结构的受力框架采用左右对称的侧板设计，侧板上部延伸出三角形的防护导向结构，

　　既可以对裁切动作的行程上限形成机械限位，也能避免作业过程中碎屑向两侧飞溅，侧板与下部基座之间采用嵌入式定位配合，配合面设置了定位止口，装配时不需要反复调整同轴度，能有效缩短装配周期。中部的传动段采用套筒式导向结构，黄色的导向套筒与蓝色的支撑座之间采用过盈配合，套筒内壁的粗糙度按照Ra1.6的要求设计，能保证导向轴往复运动时的顺滑度，导向轴中部设置的环形定位槽，可用于安装行程触发块，配合外部的位置传感器就能实现裁切行程的精准控制，不需要额外加装外置的行程支架。上部的裁切执行端采用圆弧过渡的外形设计，避免尖锐棱角带来的操作安全隐患，执行端与导向轴之间采用螺纹连接，配合端面定位销，能承受裁切作业时的径向冲击力，

　　避免长期作业后连接部位出现松动。从安装边界来看，整体结构的横向最大尺寸集中在下部基座位置，上部作业端的横向尺寸小于基座，安装时只需要保证基座下方的台面支撑范围覆盖基座尺寸即可，不需要额外扩大台面安装空间。结构的垂直方向行程预留了足够的安全余量，下压行程的下限位置距离基座上表面保留了足够的工装安装空间，可根据不同的裁切样件厚度更换不同高度的垫块，适配不同厚度样件的裁切需求。在设计思路上，这套结构优先考虑了教学场景下的易装配、易拆解特性，所有连接部位都采用标准件连接，没有采用焊接等不可拆卸的连接方式，学员在实训过程中可以快速完成拆解与重装，理解各个部件的配合关系。传动部位的所有配合面都设置了拆装倒角，避免重装时出现磕碰损伤配合面的问题。

　　左右侧板之间的连接采用横向的加强筋结构，加强筋隐藏在侧板内侧，既保证了框架的整体刚性，避免裁切作业时框架出现形变影响裁切精度，也不会额外增加结构的横向尺寸。从功能特性来看，这套结构没有采用复杂的驱动组件，预留的驱动安装位可适配手动压杆、小型气动缸等不同的驱动部件，教学演示时可根据实训内容更换不同的驱动形式，不需要对主体结构进行改动。基座上表面设置的T型槽预留位置，可用于安装样件固定夹具，针对不同外形的样件都能实现快速装夹，夹具的安装位置可沿槽体调整，适配不同尺寸样件的装夹需求。导向轴的上部设置的防尘盖结构，能避免作业过程中产生的碎屑进入导向套筒内部，延长导向配合面的使用寿命，减少日常维护的工作量。整体结构的重量集中在下部基座位置，重心落在基座的中心区域，即使不采用螺栓固定，空载动作时也不会出现倾翻的问题，提升了教学演示场景下的操作安全性。
