小型低功率风扇用开槽式四旋翼机架结构

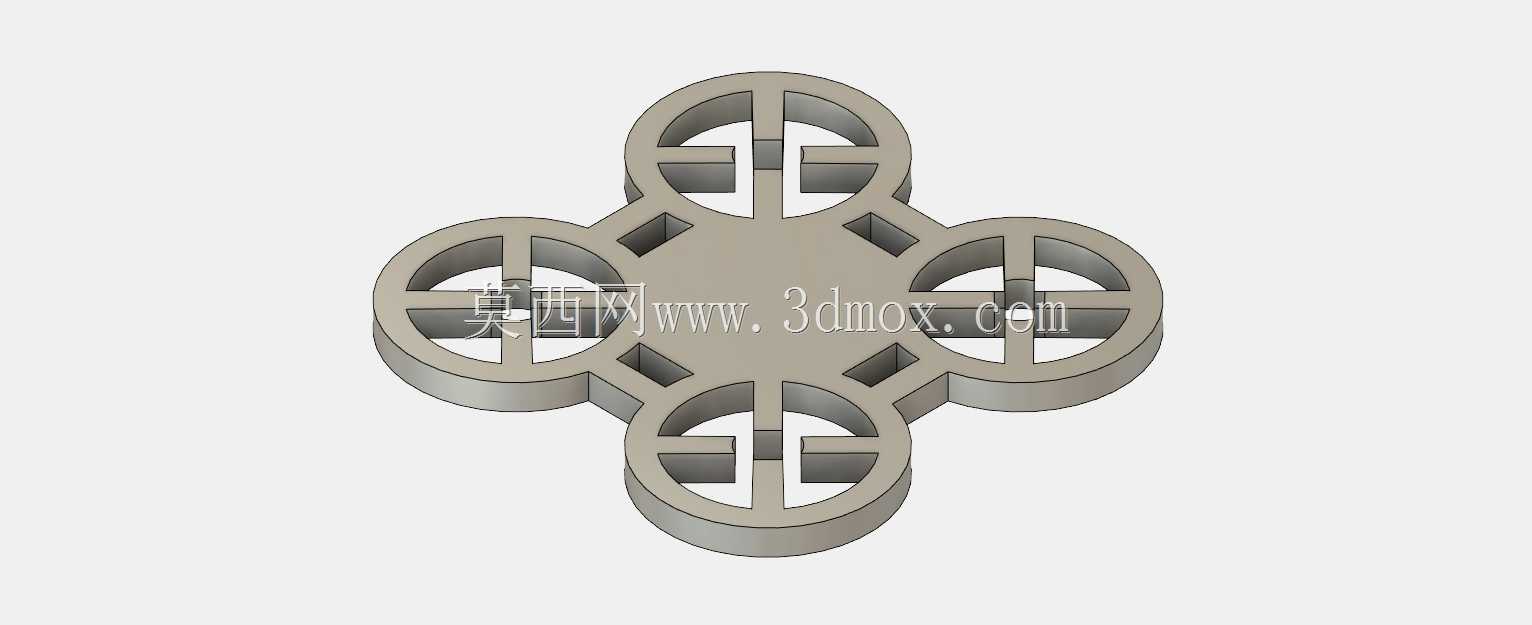

　　这款四旋翼机架结构，主要面向小型低功率风扇动力的微型飞行器场景设计，区别于常规碳板拼接或注塑成型的一体式机架，采用整体开槽式的结构布局，四个动力安装位呈十字对称分布在机架主体的四个延伸端，中心区域为飞控、电池等核心元器件的安装预留了平整的承载平面。从实际应用场景来看，这类结构适配室内教学演示、微型航拍实验、低速低空环境探测等对载荷要求不高、动力输出偏弱的使用场景，不需要承受大机动飞行带来的强结构载荷，因此在结构设计上做了针对性的轻量化开槽处理。

　　从功能特性上看，四个动力位的环形支撑结构，既可以为动力组件提供周向的防护，避免飞行过程中桨叶碰撞障碍物造成损坏，也能通过环形结构的自身刚度，抵消动力运转时产生的径向振动，减少振动传递到中心飞控区域的幅度，提升飞行姿态传感器的采集精度。每个动力安装位内侧都预留了对应的卡槽结构，不需要额外的螺丝固定位，就可以实现小型动力电机的快速卡接安装，降低组装时的零件数量与装配难度，适配小批量手工组装或者教学场景下的快速拼装需求。

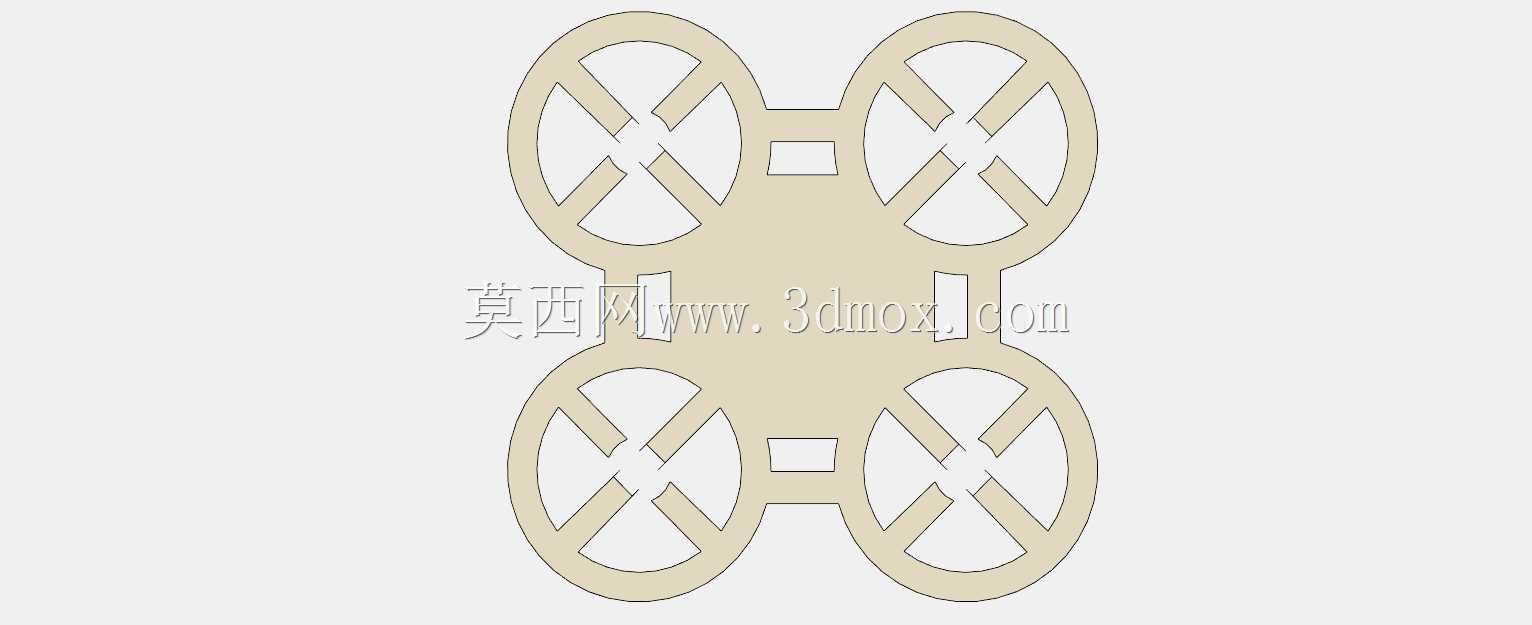

　　设计思路上，整体采用对称式的布局逻辑，四个动力臂与中心主体为一体化结构，没有额外的拼接接缝，避免了拼接结构带来的装配公差累积问题，也减少了连接位置的应力集中风险。开槽的位置并非随意开设，所有开槽路径都沿着结构受力的次应力区分布，在去除冗余材料降低整体重量的同时，不会破坏主受力路径的结构强度——从中心区域到每个动力安装位的连接筋，都保留了足够的截面宽度，能够承受动力运转时的拉力与小幅碰撞的冲击力。每个动力位的环形结构上开设的对称缺口，一方面是为了进一步减重，另一方面也为电机的接线预留了走线空间，电源线与信号线可以顺着缺口直接排布到中心区域，不需要额外设计走线槽，简化了布线流程。

　　从安装边界与尺寸适配来看，中心承载区域的平面尺寸刚好可以容纳常规微型飞控板与小型锂电池的安装，安装平面没有凸起的结构干扰，元器件可以直接通过双面胶或者扎带固定在平面上，不需要额外设计固定柱。四个动力安装位的内孔尺寸，适配常规10mm-15mm外径的微型有刷或无刷电机，卡槽的宽度与常用微型电机的安装座厚度匹配，卡接后可以限制电机的径向转动与轴向窜动，不需要额外点胶或者螺丝固定就能满足低速飞行的固定需求。整体结构的外轮廓尺寸控制在手掌可握持的范围内，飞行时的整体风阻较小，适配低功率风扇动力的推力输出特性，不会因为结构过重或者风阻过大导致动力不足。

　　实际使用中，这种一体化开槽结构的机架，相比拼接式机架的装配效率提升明显，不需要区分零件方向、拧接多个连接螺丝，只需要将四个电机卡入对应位置，接好线路固定好中心元器件就可以完成组装。结构本身的材质如果采用3D打印制作，壁厚设置在1.5mm-2mm之间就可以满足使用强度要求，打印时不需要添加支撑结构，所有开槽位置都是自支撑结构，能够大幅降低打印制作的成本与时间。同时对称的结构设计也让机架的重心天然落在中心位置，不需要额外做重心配平，减少了前期调试的工作量，对于入门级的航模爱好者或者教学场景来说，能够降低使用门槛，把更多精力放在飞行调试与功能验证上，而不是耗费在机架的组装与维修上。另外，环形的动力防护结构，在室内飞行时即使碰到墙面、桌椅等障碍物，也能先通过环形结构接触障碍物，避免桨叶直接撞击造成炸机损坏，提升了微型飞行器在复杂狭小环境下的生存能力，适合在实验室、教室内等封闭空间开展相关飞行实验使用。
