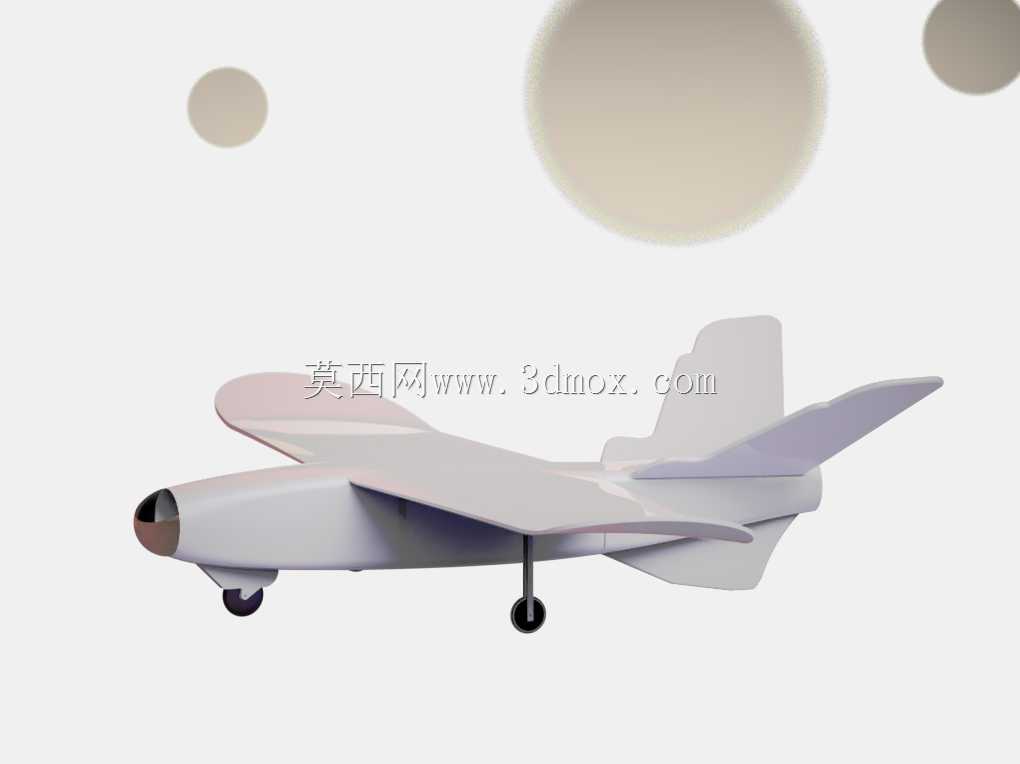

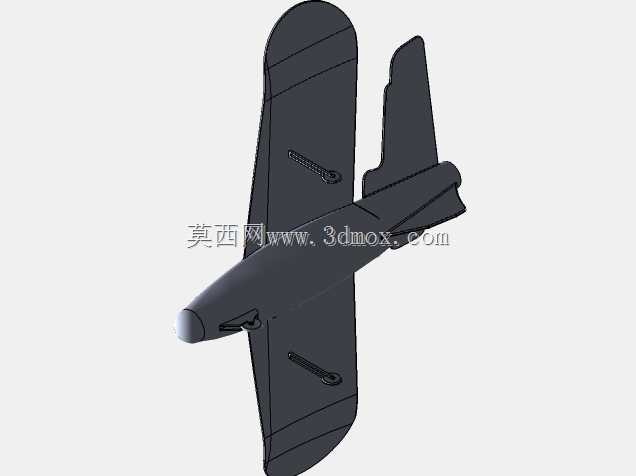

小型固定翼XUAV无人飞行器结构设计

　　这款小型固定翼无人飞行器的结构设计，首先围绕低空测绘、农林巡检这类常规作业场景的实际需求展开，在气动布局选型阶段就放弃了复杂的可变翼结构，采用常规上单翼搭配后置水平尾翼、单垂尾的成熟构型，这类布局的优势在于低速飞行状态下的升阻比表现稳定，对于作业过程中常见的侧风干扰具备更好的自修正能力，不需要飞控系统输出过大的舵面补偿量，能有效降低飞控调校的复杂度，也能减少舵机长时间高负载工作带来的故障概率。机身主体采用流线型纺锤截面设计，从机头的设备舱段开始逐步过渡到中段的机翼安装段，再收窄至尾段的动力安装位，整个曲面过渡全程做了曲率连续处理，避免出现截面突变带来的气流分离问题，机头位置预留的光学设备安装舱，做了下沉式的倾角设计，

　　既可以保证前视拍摄的视野无遮挡，也不会因为突出的设备舱额外增加迎风阻力。起落架部分采用后三点式布局，前起落架布置在机头下方重心靠前位置，两个主起落架安装在机翼中段下方的承力框位置，三个起落架的轮距和轴距经过反复校核，能够满足在平整硬化路面、压实土路面的起降要求，滑行过程中不会因为侧风或者转向操作出现侧翻风险，起落架的支柱采用简化的直杆式结构，预留了足够的缓冲行程，能够吸收起降过程中的冲击载荷，避免冲击直接传递到机身承力结构导致框架变形。机翼部分采用等弦长为主、翼梢小幅收窄的矩形翼设计，这类翼型的加工难度低，结构刚度更容易保证，机翼和机身的连接位置设置在机身重心偏上的位置，飞行过程中机翼产生的升力能够自然形成让机身保持水平的恢复力矩，

　　降低平尾的配平压力，机翼后缘预留了副翼的安装位置，舵面的偏转角度范围按照常规低空作业的需求设定，既可以满足常规转弯、滚转的操作需求，也不会因为舵量过大导致飞行姿态过于敏感，增加操作难度。尾翼部分的水平尾翼和垂直尾翼都采用对称翼型，安装位置避开了机翼下洗气流的直接干扰区域，保证舵面在各个飞行迎角下都能获得稳定的气流，不会因为机翼气流遮挡导致舵效失效。整个机身的内部框架做了分舱设计，机头段为航电设备舱，用来放置飞控、电池、数传天线等核心部件，中段为机翼连接承力段，设置了贯穿机身的承力梁，用来传递机翼产生的升力和机动载荷，尾段为动力安装舱，预留了螺旋桨和动力电机的安装接口，各个舱段之间都设置了可拆卸的检修口，

　　不需要拆解整个机身就能完成设备更换和线路检修。在安装边界的设计上，整机的翼展、机身长度都控制在小型便携作业无人机的常规尺寸范围内，拆解机翼之后可以放入常规的便携运输箱，不需要专门的大型储运设备，外场作业的转场效率更高。机身表面的所有突出部件，包括起落架、天线、舵机摇臂等，都做了流线化的整流处理，尽可能减少寄生阻力，各个舵面的传动连杆都布置在机身和机翼的内部，避免外露结构在飞行过程中产生额外阻力，也能减少低空作业时树枝、杂物勾挂导致的结构损坏。在结构强度校核阶段，针对作业过程中可能遇到的紊流、俯冲拉起等工况，对机翼承力梁、机身连接框、起落架安装点这些关键受力位置做了加强处理，保证在常规机动载荷下不会出现结构变形或者断裂，同时尽可能控制结构重量，预留足够的载荷余量用来搭载作业设备和电池，提升单次起降的作业续航时间。整个设计没有采用过于复杂的特殊结构，所有零部件都具备良好的加工工艺性，不管是采用3D打印制作验证样机，还是采用复合材料小批量生产，都不需要复杂的专用工装，能够有效降低原型机的制作成本和迭代周期，适合民用低空作业场景的快速定制和改装需求。
