曲柄连杆驱动仿生金鱼摆动机械结构

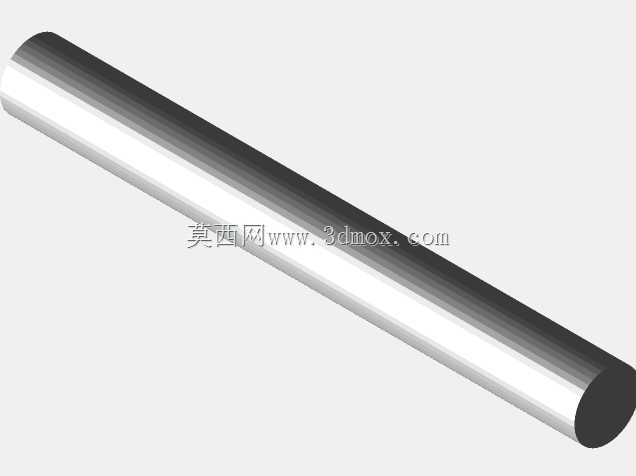

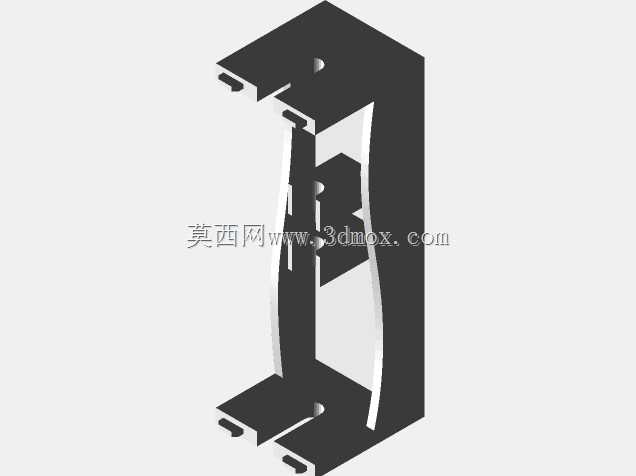

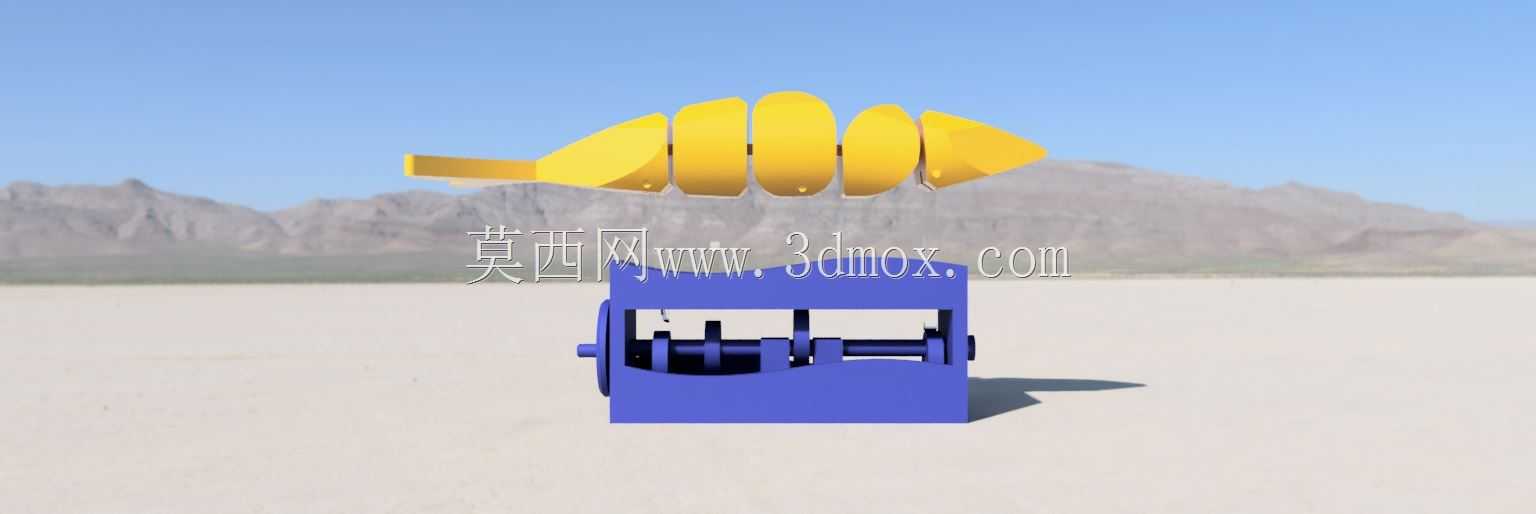

　　这套仿生摆动机械结构，核心是通过纯机械传动复现鱼类游动时的躯体弯曲动作，在科普教具、动态展示装置、小型仿生机器人原型开发场景中具备较高的参考价值。从结构组成来看，整套装置分为动力输入段、传动转换段、仿生执行段三个部分，动力输入采用外露式手摇转轴，转轴两端伸出基座侧壁，既可以手动驱动验证机构运动逻辑，也可外接微型伺服电机实现连续电动运转，适配不同场景的动力接入需求。传动转换段布置在蓝色一体式基座内部，核心采用曲柄滑块搭配多组铰接挂架的结构，手摇转轴转动时，轴上固定的偏心曲柄会带动滑块做往复直线运动，滑块上伸出的多组拨叉分别对应鱼身每一节段的铰接挂点，将连续旋转运动转换为逐节递进的摆动输出，

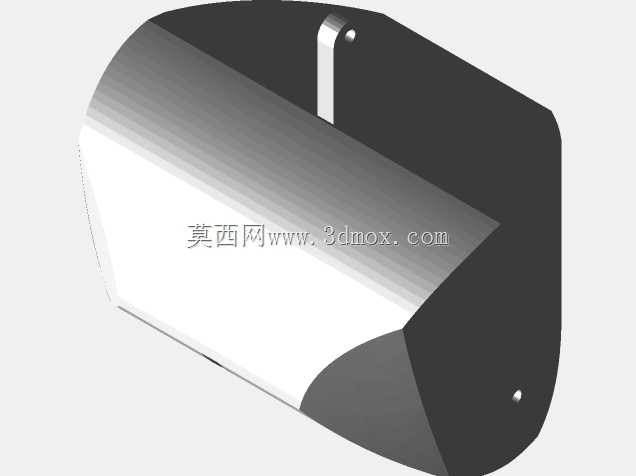

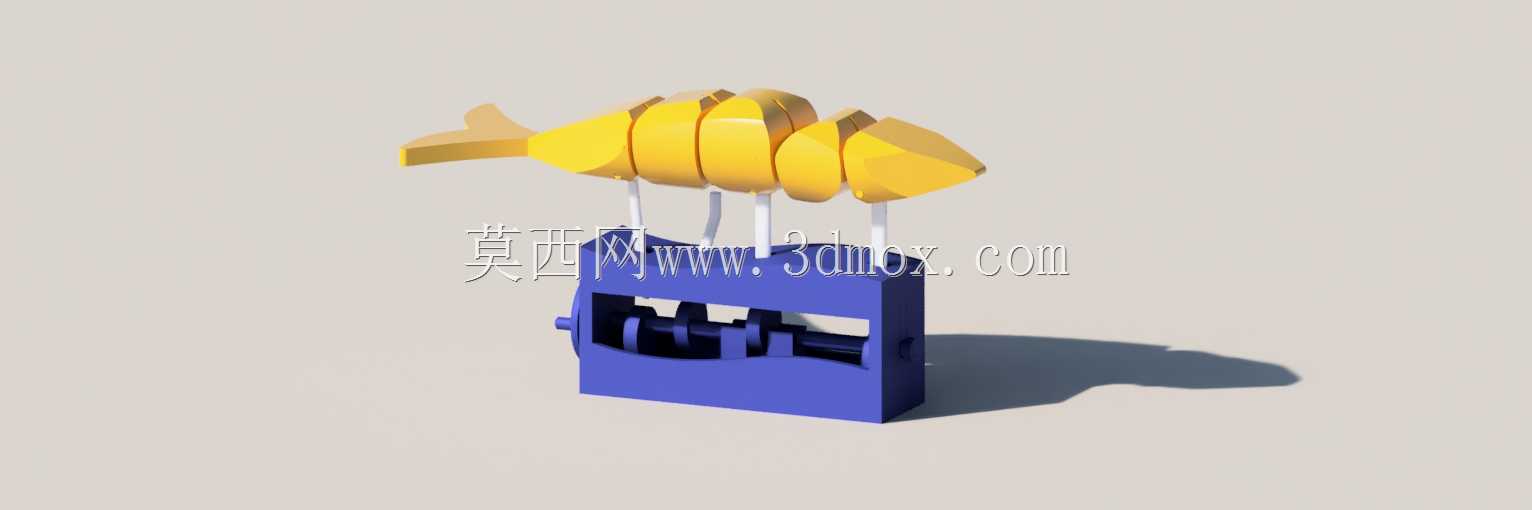

　　避免了多舵机独立控制带来的控制复杂度与成本问题，纯机械结构的可靠性也更适合长期无维护的展示场景。仿生执行段也就是模拟金鱼躯体的部分，采用分段式铰接设计，每一节鱼身段都通过横向销轴与相邻节段连接，单节段可绕销轴实现一定角度的左右偏转，所有节段的下部都预留了与传动段挂架连接的卡槽，当传动段的拨叉随滑块往复移动时，会依次带动不同位置的鱼身段偏转，从鱼头到鱼尾形成逐节滞后的摆动相位差，完美复现鱼类游动时的躯体行波传递效果，和真实鱼类游动的躯体运动曲线匹配度较高。基座作为整套机构的承载部件，采用一体式槽型结构，所有传动部件都内嵌在基座的槽腔内部，既可以对传动部件起到防护作用，避免杂物卡入运动副，也能降低运动过程中的噪音外传，

　　基座底部为平整安装面，预留了四个沉头安装孔，可直接通过螺栓固定在展示台架、教具底板或者移动小车上，安装边界清晰，不需要额外设计复杂的转接支架。从实际应用角度出发，这套结构首先可作为机械原理课程的演示教具，直观展示曲柄滑块机构的运动转换逻辑、铰接串联机构的运动传递特性，相比纯图纸或者动画演示，实体可操作的结构更便于学习者理解运动副的约束关系与力的传递路径；其次可作为商业展示场景的动态装饰装置，比如科技展馆的互动展项、文创门店的动态陈列装置，纯机械驱动的动态效果相比电子屏幕展示更具机械质感，也更容易吸引观众注意力；此外还可作为小型水下仿生机器人的机械本体原型，在密封处理后搭配防水舵机或者外置磁驱动机构，即可实现水下游动功能，

　　相比多舵机驱动的仿生鱼，这套纯机械传动的结构只需要单个动力源即可实现整个躯体的协调摆动，能有效降低控制系统的复杂度与整机重量，提升水下续航时间。在设计细节上，鱼身段采用中空薄壁结构，在保证结构刚度满足运动需求的前提下，尽可能降低运动部件的重量，减少传动过程中的惯性冲击，让整个摆动过程更加顺滑，同时也能降低3D打印制作时的材料消耗；所有铰接位置都预留了0.2mm的装配间隙，既可以保证转动时无卡滞，也不会因为间隙过大导致摆动过程出现松散晃动；曲柄的偏心距经过反复调整，最终确定的偏心尺寸可以让鱼身的最大弯曲角度接近真实金鱼游动时的躯体弯曲度，既不会因为偏心距过小导致摆动幅度过小、仿生效果差，也不会因为偏心距过大导致传动死点、手动驱动时出现卡滞。整套机构的运动副全部采用转动副与移动副两类低副结构，加工与装配难度低，不需要高精度的加工设备即可实现，普通的FDM3D打印设备即可制作全部零部件，装配时只需要销轴与少量紧固件即可完成整机组装，不需要复杂的装配工装，对于学生、个人创作者以及小型教具生产厂商都具备较高的实用性。在安装适配方面，基座的外形尺寸规整，整体重心偏低，即使不做额外固定，手动驱动时也不会出现倾翻问题，外接动力时只需要在转轴端搭配对应模数的同步轮或者齿轮即可实现动力接入，不需要对原有基座结构做破坏性修改，拓展性较强。
