多安装孔叉形联动连接支架结构

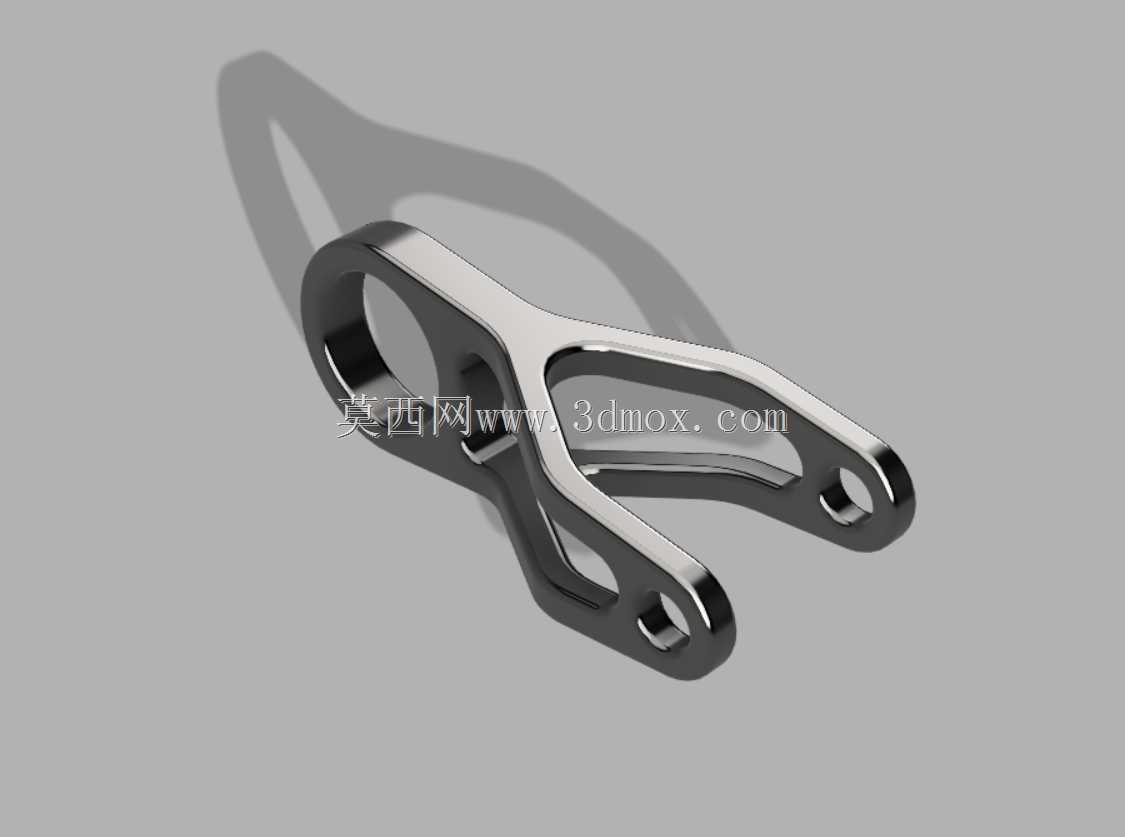

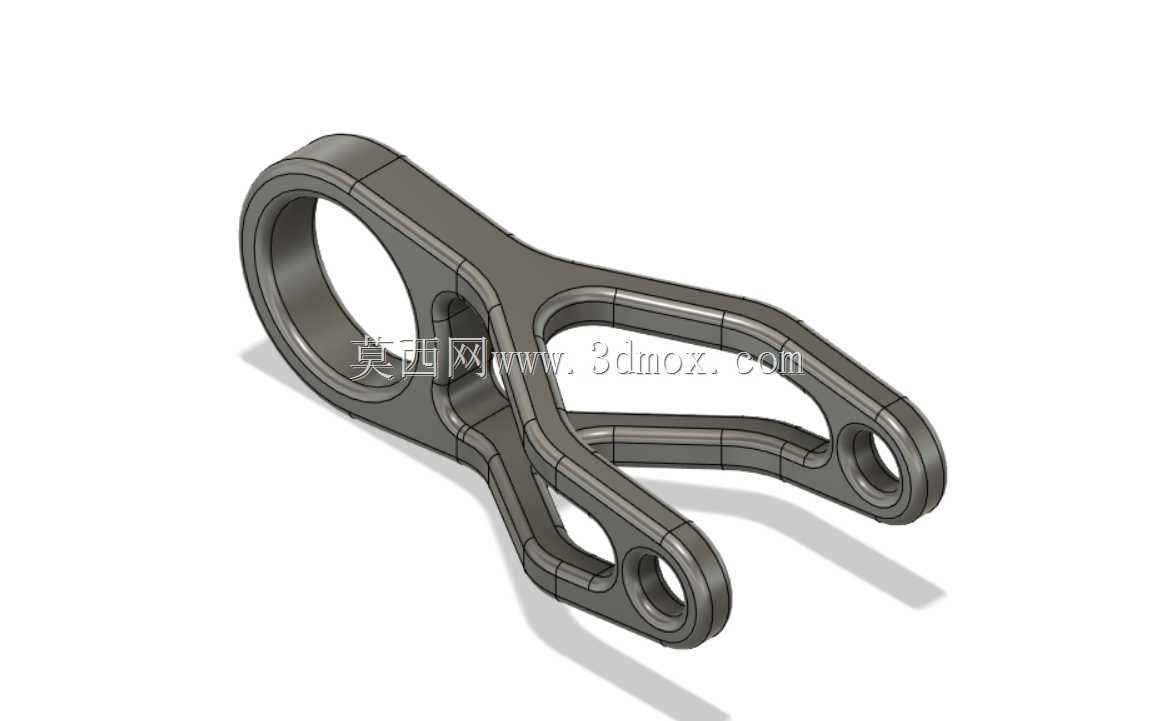

　　这类叉形联动连接支架，常出现在需要多节点铰接联动的机械传动场景中，比如轻工设备的连杆传动组、非机动车的制动联动机构、小型自动化设备的执行端传动链路里，核心作用是在多个铰接点位之间传递既定轨迹的运动与载荷，同时保证各铰接点的相对位置精度，避免传动过程中出现卡滞、偏载的问题。从结构形态来看，主体采用一体化锻造或铣削成型的扁平臂身设计，大端设置的大直径通孔用于与固定铰接轴配合，作为整个支架的摆动基准支点，臂身延伸出的两个平行叉臂末端分别设置小直径铰接孔，用于连接两个独立的从动连杆，实现单输入点带动两个输出端同步动作的传动需求。设计过程中首先要确定基准孔与两个末端孔的中心距参数，这个尺寸直接决定了联动过程中的传动比与摆动行程，

　　需要匹配整套连杆机构的运动仿真结果，避免出现运动死点或者行程超限的问题；臂身的截面厚度需要根据额定载荷做抗弯校核，在两个铰接孔之间的臂身区域做了局部挖空减重处理，挖空的轮廓完全沿应力流线分布，既不会破坏整体受力结构，又能有效降低构件自重，减少运动过程中的惯性冲击。安装边界方面，基准孔的配合公差一般选H7/g6的间隙配合，保证摆动顺畅无卡滞，两个末端孔的同轴度需要控制在0.02mm以内，避免装配后连杆出现别劲的情况，叉臂的开档尺寸需要匹配所连接连杆的端部厚度，预留0.1-0.2mm的装配间隙，同时要保证两个叉臂的平行度，防止铰接销轴承受附加弯矩。实际应用中，这类支架的受力主要集中在基准孔的承压面以及臂身与叉臂的过渡圆角处，

　　所以过渡位置都做了R角强化处理，避免应力集中导致的疲劳断裂，表面一般做氧化或者喷丸处理，提升表面硬度与耐磨性能，铰接孔内可以根据工况选择加装铜套或者滚针轴承，降低铰接转动时的磨损量，延长整套机构的维护周期。在做三维建模的时候，需要先绘制各孔位的中心骨架线，确认所有点位的相对位置满足运动轨迹要求后，再沿骨架线拉伸生成主体轮廓，之后对受力薄弱区域做加厚处理，非受力区域做减重挖除，所有棱边都做倒钝处理，避免装配过程中划伤操作人员，同时减少应力集中点。建模时需要特别注意各孔的轴线垂直度要求，基准孔的轴线要与臂身平面完全垂直，两个末端孔的轴线要与基准孔轴线保持平行，否则装配后会出现传动阻力大、磨损过快的问题。这类构件虽然结构不算复杂，

　　但作为传动链路中的中间传力件，其尺寸精度与结构强度直接影响整套联动机构的运行稳定性，设计时需要结合实际工况的载荷大小、摆动频率、运动行程做针对性的参数调整，不能直接套用通用尺寸，比如在高频摆动的工况下，需要适当加大臂身截面厚度，同时提升铰接孔的表面粗糙度要求，减少长期往复运动带来的磨损；在对自重有严格要求的场景下，可以在保证强度的前提下进一步扩大减重孔的范围，选用高强度铝合金材料做硬质阳极氧化处理，兼顾强度与轻量化需求。
