桌面工位集成式RAMOTS功能支撑结构

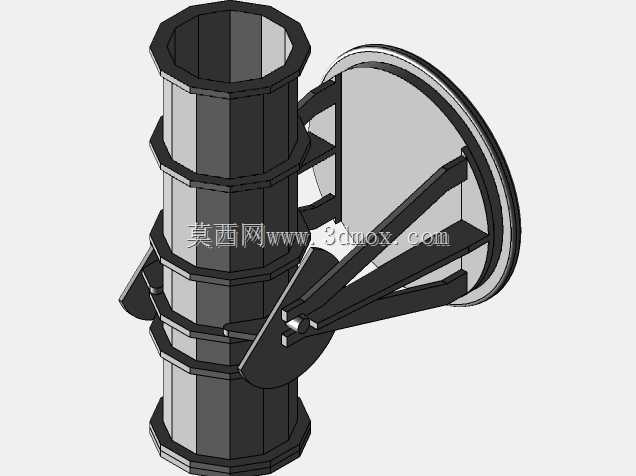

　　该结构属于桌面工位集成功能模块的核心支撑传动部件，主要应用于小型桌面作业工位、模块化实验台架、轻型装配工作站的功能拓展场景，可作为工位侧装功能组件的回转支撑与承载基座使用，适配桌面级模块化作业单元的快速拆装需求，在小型教学实验台、个人DIY工作站、轻型手工装配工位中可直接作为功能挂载的核心承载件，替代传统固定式支架的刚性连接缺陷，实现侧装功能组件的角度调整与稳定承载。从实际使用场景来看，这类带侧装法兰盘的筒式支撑结构，主要承担两个核心功能：一是作为筒身内部走线、轻质推杆类零件的导向防护通道，筒身内壁做了等径分段加强设计，每段环形加强筋的间距经过受力校核，可避免长筒结构在侧挂负载时出现径向形变，

　　筒身的轴向长度适配常规桌面工位的安装纵深，安装时筒身可直接嵌入工位台面的预留安装孔，底部通过端面法兰与台面下方的支撑框架锁固，不需要额外设计转接支架，安装边界可适配厚度20-40mm的各类台面材质，包括密度板、铝型材台面、钢板台面等，安装孔位可根据实际台面布局做微调，筒身外壁的环形凸台同时起到轴向定位作用，安装时凸台端面贴合台面上表面即可完成轴向定位，不需要反复测量安装深度。侧装的法兰盘结构通过三组均布的辐板式支撑筋与筒身外壁连接，支撑筋的截面做了变厚度设计，靠近筒身根部的厚度更大，向法兰盘外缘逐步收薄，在保证整体结构刚度的前提下尽可能降低整体重量，法兰盘的端面加工有均匀分布的安装螺孔，可直接挂载小型置物台、工具挂板、局部照明组件、

　　小型气动工具快换接头等工位附属配件，法兰盘与筒身的连接位置设置了阻尼回转结构，可根据作业需求调整法兰盘的偏转角度，调整到位后通过侧面的锁紧螺钉即可完成角度固定，不需要额外加装锁紧机构。设计过程中针对3D打印加工的工艺特性做了适配优化，筒身部分采用竖直打印方向即可完成加工，支撑筋与法兰盘的连接位置做了45度倒角过渡，避免打印过程中出现悬垂结构翘曲，打印时仅需要在法兰盘下方添加少量树状支撑即可完成整体成型，不需要拆分打印后二次拼接，筒身内壁的导向面做了0.2mm的余量预留，打印完成后仅需要简单打磨即可满足推杆类零件的滑动导向需求，不需要二次机加工。从受力特性来看，该结构的侧挂负载能力经过校核，在法兰盘端面挂载5kg以内的工位配件时，

　　整体结构的形变量可控制在0.1mm以内，不会出现筒身弯曲或者支撑筋断裂的问题，辐板式支撑筋的布局避开了筒身的走线通道，内部空腔可完整穿过直径10mm以内的线缆、气管或者细径传动杆，不会与内部穿行的零件产生运动干涉。法兰盘的端面平面度经过设计优化，打印完成后不需要额外打磨即可满足常规配件的安装平面度要求，螺孔的位置度公差控制在0.2mm以内，可直接与标准配件的安装孔位适配，不需要现场扩孔调整。整体结构的外形轮廓做了圆角过渡处理，所有锐边都做了R2以上的圆角，避免工位作业时剐蹭操作人员，同时也能减少打印过程中的应力集中问题，降低零件打印完成后出现开裂的概率。筒身的顶部和底部端面都设计了环形定位止口，可根据使用需求在两端加装端盖或者延长筒段，拓展整体的支撑高度，适配不同纵深的工位安装需求，当需要更长的导向通道时，可直接通过止口定位拼接多段筒身，拼接位置用少量胶粘剂粘接即可保证连接刚度，不需要额外设计连接结构。
