感应传感器可调端部止动定位结构

　　在自动化产线的位置检测工位、工装夹具的感应触发场景里，感应传感器的安装位置微调一直是现场调试的高频痛点——很多时候传感器的触发距离偏差仅零点几毫米，就会出现误触发、漏检的问题，传统的固定安装座要么没有调节余量，要么锁紧后容易受设备振动出现位置偏移，这款可调端部止动结构就是针对这类现场需求设计的。

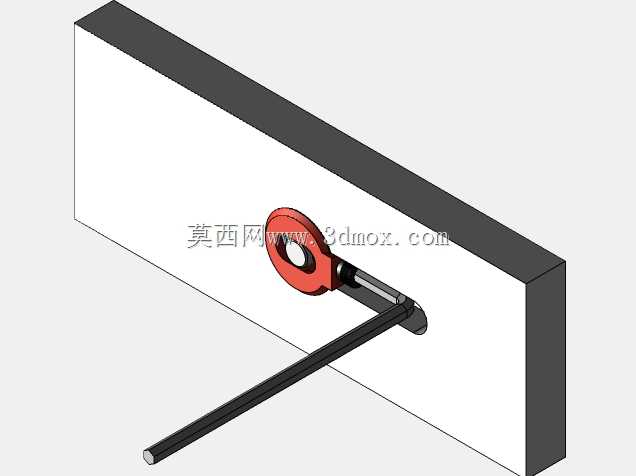

　　从安装边界来看，整个止动器适配1.5英寸直径的圆形安装口袋，安装位上预留了0.5英寸宽度的侧向凹槽，凹槽长度经过核算，足够让内六角扳手从侧面伸入操作锁紧件，不需要在安装位周围预留过大的操作空间，对紧凑布局的工装台、检测工位非常友好。整个结构的核心功能是实现感应传感器的轴向位置微调，同时在调整到位后提供可靠的锁紧力，避免设备运行过程中的振动导致传感器位置漂移。

　　设计思路上没有采用复杂的多零件调节机构，而是选用了标准紧固件配合定制壳体的方案，降低加工和替换成本：整套结构用到的紧固件均为1/4"-20规格的标准英制件，包含两个六角螺母、一根1英寸长的内六角头螺钉、一个0.5英寸长的定位销螺母，这类紧固件在工业装配现场的备件库中很容易找到，不需要定制特殊规格的连接件。装配逻辑也充分考虑了现场操作的便利性：先将两个六角螺母拧到有头螺钉的端部，相互拧紧实现螺母的自锁定位，接着把有头螺钉卡入安装位的孔中，需要提前将其中一个六角螺钉的端头锉削至3/8英寸圆盘尺寸，避免装配时出现干涉；之后分开两个螺母，将阀瓣插入止动器壳体，对齐螺纹后拧入螺钉约一半行程，把定位销螺母插入外壳上离螺钉最远的定位槽中，这个槽的尺寸设计为与定位销螺母贴身配合，能限制螺母周向转动，避免后续锁紧时跟转。

　　实际调试时，从螺钉头向下约3/8英寸的位置涂抹少量螺纹锁固剂，再将阀瓣推入凹槽限制其转动，向下拧动带帽螺钉直到接触到定位销螺母，对齐定位销螺母和螺钉的位置，在固定阀瓣的同时持续拧紧螺钉，直到阀瓣抵达顶部行程终点无法再转动，此时的锁紧力足够抵抗常规工业设备的振动冲击，同时又能保证需要调整位置时，转动螺钉仍可顺畅旋转，不会出现锁死无法调节的情况，调试到位后螺纹锁固剂会进一步固化螺纹配合间隙，避免长期运行出现松动。

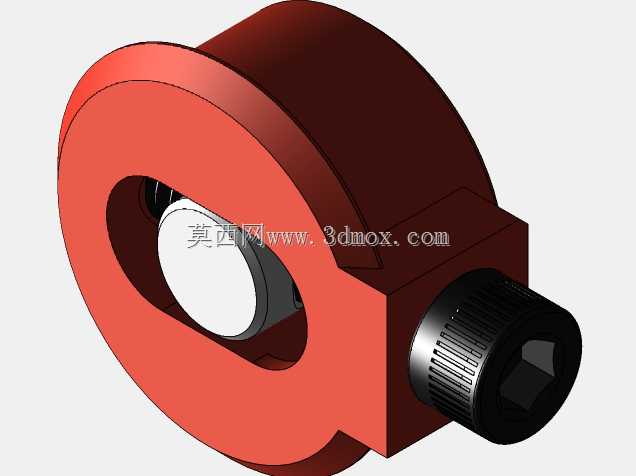

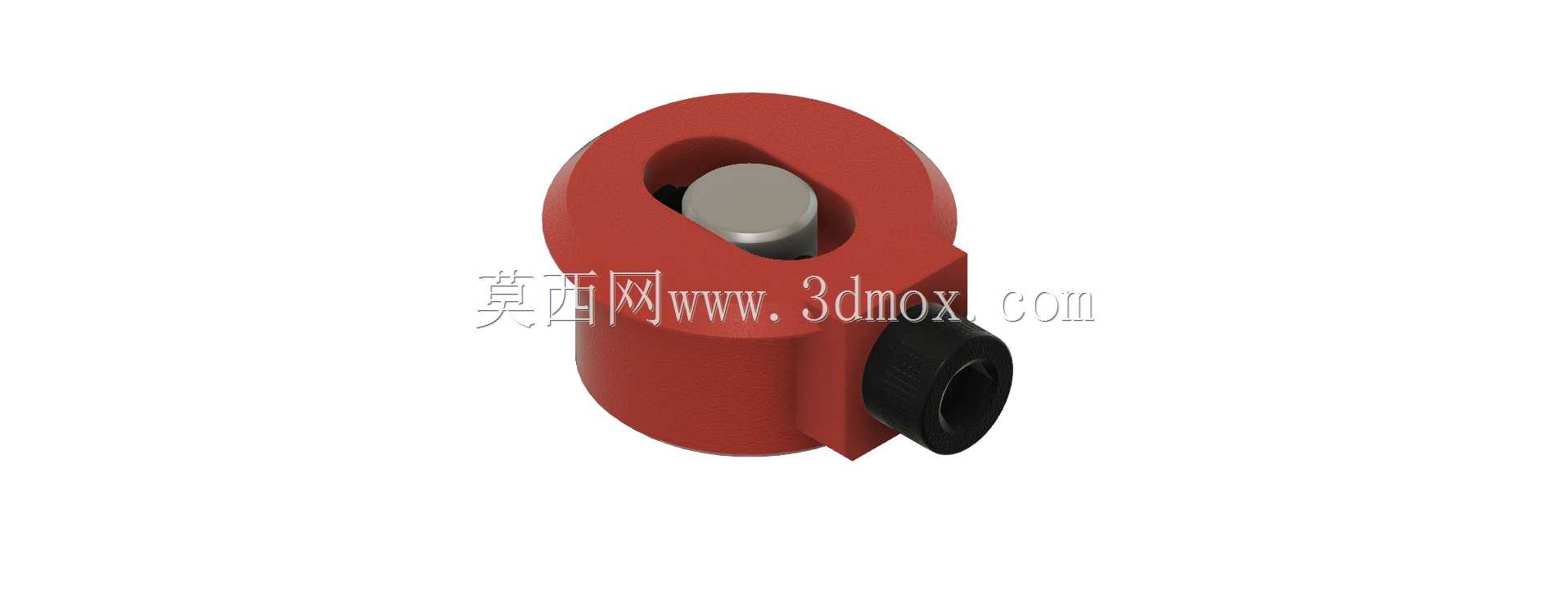

　　外形上主体采用圆柱形壳体搭配侧向锁紧螺钉的结构，红色壳体部分做了圆角过渡处理，没有尖锐的棱角，避免现场装配时划伤操作人员；顶部的感应端预留了传感器安装的同轴孔位，金属衬套保证传感器安装的同轴度，侧向的黑色锁紧旋钮做了滚花处理，徒手就可以操作初步锁紧，不需要额外工具就能完成粗调，精调时再用内六角扳手从侧面凹槽伸入锁紧，兼顾了调节效率和锁紧可靠性。

　　这类止动结构特别适合用在自动化检测线的工件到位检测、工装夹具的夹紧确认、机床的行程限位触发等场景，这些场景下传感器的触发位置精度直接影响设备运行的稳定性，传统的固定安装座需要在安装时反复加垫片调整位置，不仅调试效率低，长期运行后垫片受压缩还会出现位置偏移，这款可调止动结构可以实现毫米级的连续微调，锁紧后的位置保持性远优于垫片调整的方案，而且所有受力部位都采用金属材质，没有易损的塑料件，在有切削液、少量油污的工业环境下也能长期稳定工作，不需要频繁维护更换。在三维建模过程中，所有配合面的公差都按照中等精度的机械配合要求设定，壳体的安装孔与安装口袋采用间隙配合，方便现场拆装，螺纹配合部位预留了足够的啮合长度，保证锁紧力足够，侧向凹槽的位置和尺寸经过干涉检查，确保标准长度的内六角扳手可以顺利伸入操作，不会出现工具与壳体干涉无法拧紧的问题。
