带磁铁支架四元齿轮挤出机构设计

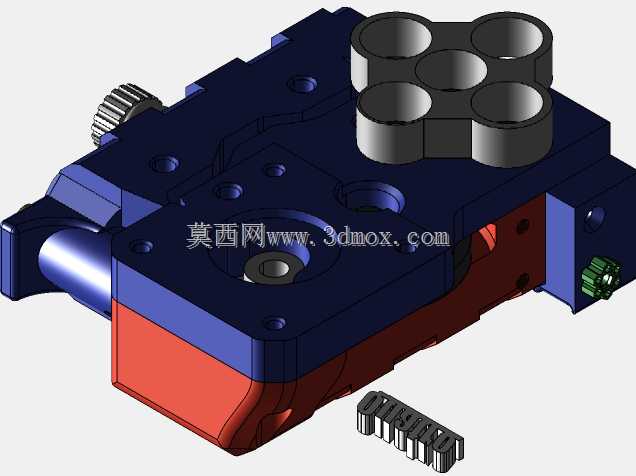

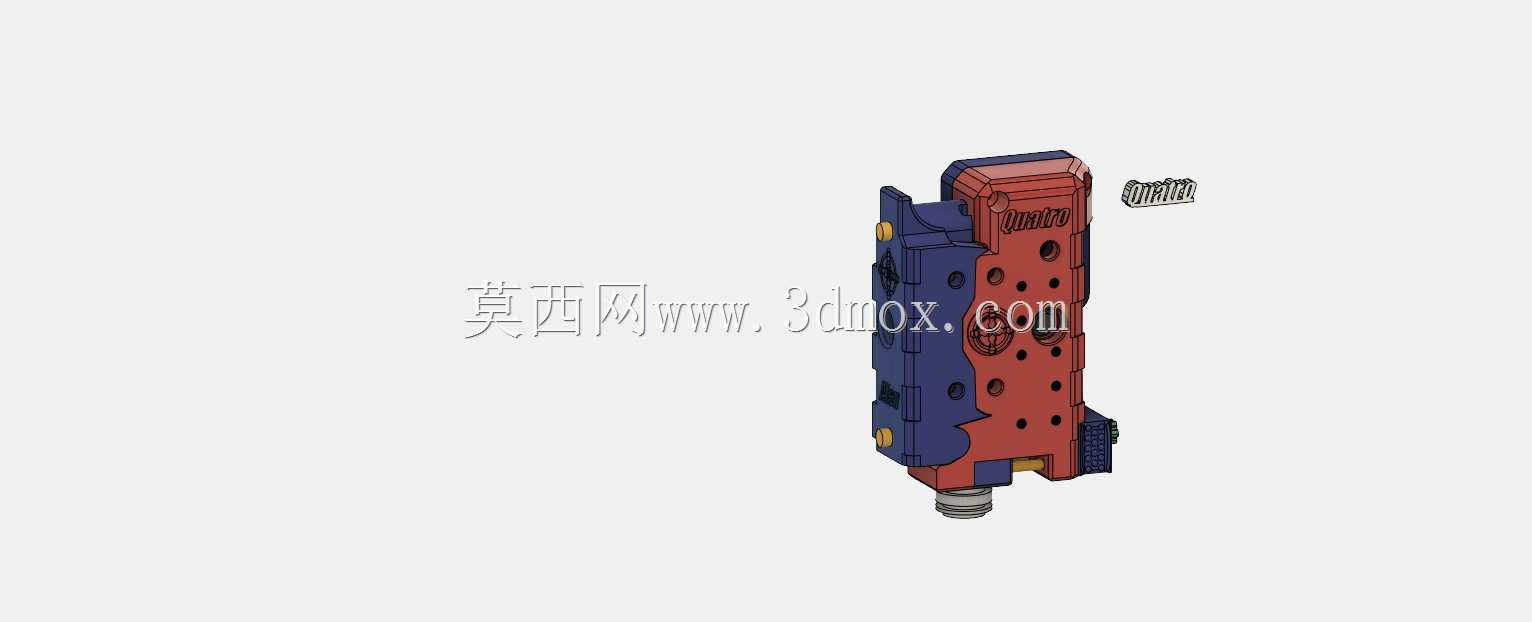

　　这款四元挤出机构主要面向多耗材切换的熔融沉积成型设备开发，核心解决传统单挤出头换色换料流程繁琐、打印中断时间长的痛点，在多色打印、多材料复合打印场景下，可实现四路耗材的独立送料控制，无需额外更换喷头组件就能完成不同耗材的熔融挤出作业。从结构布局来看，整体采用紧凑的叠层式安装设计，主体框架通过红蓝双色的模块化拼接构成，四路送料通道沿主体纵向排布，每一路都匹配独立的4x12mm传动齿轮组，齿轮啮合间隙经过反复调校，既保证送料过程中耗材咬合力度足够，不会出现打滑丢步的问题，又能避免齿轮压合过紧导致的耗材碎屑卡滞问题。集成的磁铁支架设计是这款机构的核心亮点之一，支架内嵌的强磁组件可以实现挤出机构与设备运动端的快速定位装拆，日常维护清理喷嘴、

　　更换耗材时无需反复拧动紧固螺丝，对位精度依靠磁吸力与定位销的配合就能保证重复安装误差控制在0.1mm以内，大幅降低设备运维的操作门槛。从安装边界来看，机构整体的外轮廓尺寸适配常规的桌面级成型设备X轴滑台安装位，底部的挤出喷嘴接口采用通用的M6螺纹标准，可以直接适配市面上主流的黄铜喷嘴、硬化钢喷嘴，不需要额外加工转接件。送料通道的内壁做了抛光导角处理，耗材进入送料齿轮组之前有15度的导向锥面，即使是韧性较差的脆性耗材，也能顺畅进入咬合区，不会出现耗材端头抵死在通道内壁的情况。在功能实现层面，四路送料齿轮分别由独立的步进电机驱动，每一路的送料进退都可以单独控制，打印过程中需要切换耗材时，非工作路的齿轮会反转回抽耗材，

　　避免耗材在熔融腔内混流导致的出料颜色混杂问题，工作路的齿轮则按照切片软件计算的送料量精准推进耗材，保证挤出量稳定。机构侧面预留了散热风扇的安装位，可以直接贴合安装4010规格的轴流风扇，对送料段的耗材进行风冷降温，避免耗材在喉管段提前软化膨胀造成的堵头故障。从设计思路上，这款机构摒弃了传统多挤出头并列排布导致的喷头间距校准复杂、打印幅面被占用的问题，将四路送料结构整合到单喷嘴的挤出模块上，所有耗材最终汇入同一个熔融腔，既缩小了整体机构的重量，降低X轴运动端的负载，减少运动过程中的惯性抖动，又省去了多喷头之间的高度校准、间距校准步骤，用户装机后只需要做单喷嘴的水平校准就能正常使用。机构的外壳部分采用镂空减重设计，

　　在不影响结构强度的前提下，尽可能削减非受力区域的材料厚度，整体运动重量控制在200g以内，适配常规的2020、3030铝型材滑台的负载能力，不会因为机构过重导致运动丢步、打印层纹明显的问题。磁铁支架的安装面做了防滑纹理处理，磁钢嵌入安装槽后通过点胶固定，不会因为长期往复运动出现磁钢脱落的问题，支架上的定位销孔采用公差H7的精度加工，与设备端的定位销配合后，安装重复定位精度可以满足高速打印的对位要求。送料齿轮采用硬化钢材质加工，齿形经过优化，咬合耗材时的接触面积更大，即使是添加了碳纤维、玻璃纤维的耐磨耗材，长期使用也不会出现齿形磨损导致的送料精度下降问题。机构的走线槽沿主体侧边排布，所有电机线、加热棒线、热敏电阻线都可以通过走线槽规整固定，避免运动过程中线缆拖拽影响打印精度，也能减少线缆与其他部件的摩擦损耗。在实际应用中，这款挤出机构可以适配PLA、ABS、PETG、TPU等多种主流3D打印耗材，四路送料通道可以同时装载四种不同颜色或者不同材质的耗材，适合制作多色手板、复合材质功能件、支撑材料与模型材料分离打印等场景，相比传统的单挤出换料方案，换料响应速度更快，打印过程中不需要暂停设备等待换料动作，整体打印效率可以提升30%以上。
